Краткое руководство пользователя
6
Ru

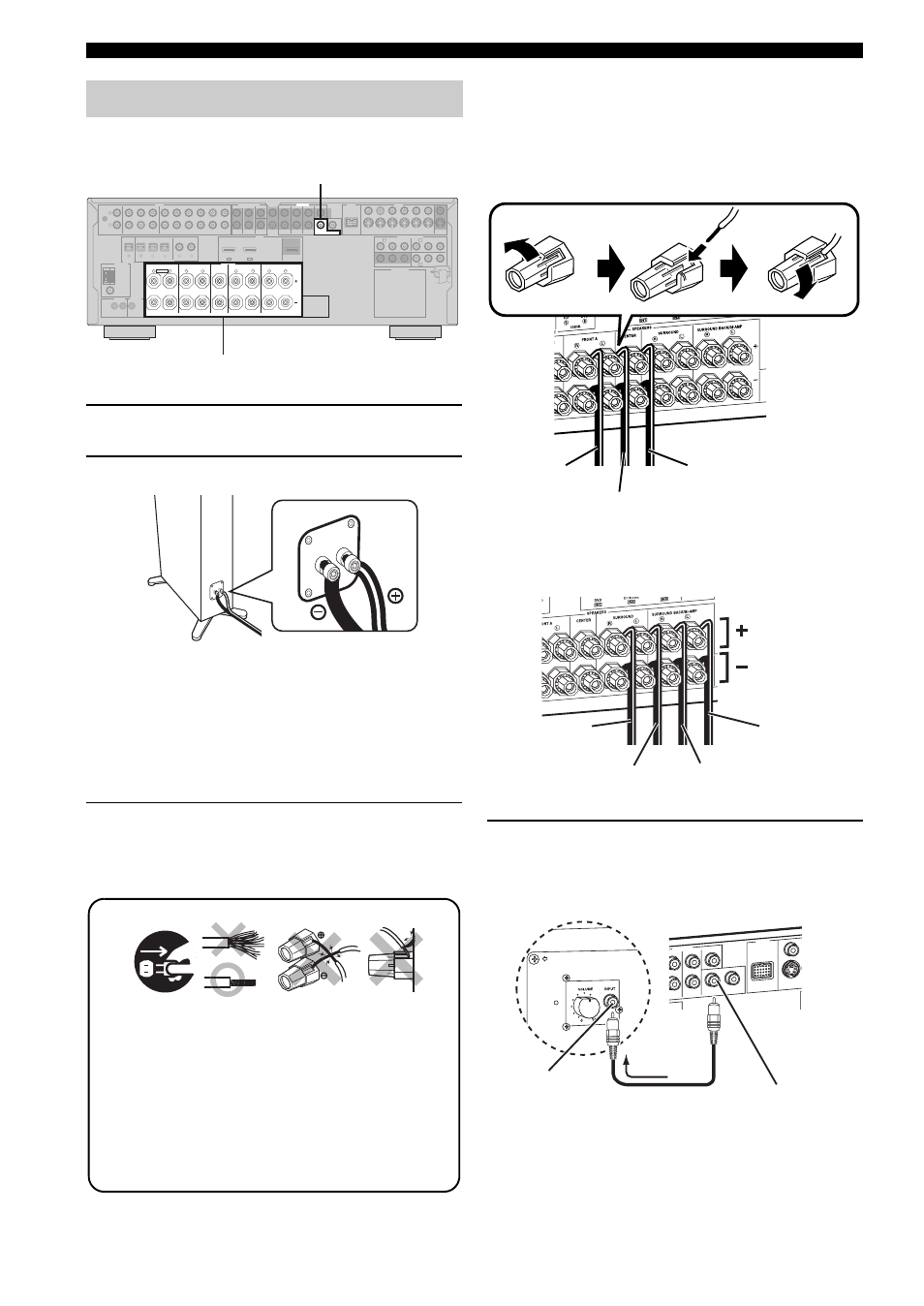

Расположите колонки в комнате и подключите их
к данному аппарату.
1
Расположите колонки и сабвуфер в комнате.
2
Подключите кабели колонок к каждой колонке.
Убедитесь в правильном подключении “+” (красный) и
“–” (черный)
.
Провода отличаются цветом или формой,
например, один может быть отмечен полосками,
углублениями или складками. Подключите провод с
полосками (углублениями и т.д.) к терминалам “+”
(красный) данного аппарата и колонки. Подключите
гладкий провод к терминалам “–” (черный).
3
Подключите кабель каждой колонки к
терминалу соответствующей колонки
данного аппарата.
Убедитесь в правильном подключении левого
канала (L), правого канала (R), “+” (красный)
и “–” (черный).
Фронтальные колонки и центральная
колонка
Колонки окружающего звучания и
тылового окружающего звучания
4
Подключите кабель сабвуфера к гнезду
SUBWOOFER PRE OUT 1 данного аппарата
и входному гнезду сабвуфера.
y
Также можно подключить другой сабвуфер к гнезду
SUBWOOFER PRE OUT 2.
Шаг 1: Установите колонки
AC OUTLETS
R
L
AUDIO
MULTI CH INPUT
PRE OUT
DOCK
VIDEO
COMPONENT VIDEO
HDMI
DIGITAL INPUT
ANTENNA
REMOTE
DIGITAL
OUTPUT
TRIGGER
OUT
SPEAKERS
DVD
SUBWOOFER
FRONT
SB (8CH)
ZONE 2
OUT
SUB
WOOFER
SUR. BACK
SURROUND
SINGLE
CENTER
CENTER
FRONT (8CH)
SURROUND
DVD
DTV/CBL
S VIDEO
VIDEO
DTV/CBL
DVR
DVR
MONITOR OUT
VCR
OUT
IN
IN
OUT
1
2
DVD
DVD
CD
DTV/CBL
OPTICAL
COAXIAL
DVD
OUT
SURROUND BACK/BI-AMP
SURROUND
SINGLE
CENTER
FRONT A
AM
+12V
15mA MAX.
GND
FRONT B/ZONE B/
ZONE 2/PRESENCE
DTV/CBL
DVD
MD/CD-R MD/CD-R
PHONO
GND
CD
MD/
CD-R
IN
(PLAY)
OUT
(REC)
DTV/CBL
DVR
VCR
OUT
IN
IN
OUT
IN
OUT
MONITOR
OUT
FM
UNBAL.
R
L
R
L
R
L
R
L
6
5
4
3
2
1
IN2
IN1
EXTRA SP
Y
P
R
P
B
Y
P
R
P
B
A
B
C
75
Ω
Терминалы колонок
PRE OUT Гнездо SUBWOOFER 1
1
2
3
4
4
1 Убедитесь, что данный аппарат и сабвуфер
отсоединены от розеток переменного тока.
2 Для предотвращения короткого замыкания,
скрутите оголенные провода кабелей колонок.
3 Не давайте оголенным проводам колонок
соприкасаться друг с другом.
4 Не давайте оголенным проводам колонок соприкасаться
с любой металлической частью данного аппарата.
К фронтальной
левой колонке
К фронтальной
правой колонке
К центральной колонке
Освободите
Вставьте
Закрепите
К правой колонке
окружающего
звучания
К тыловой
левой колонке
окружающего
звучания
К левой колонке
окружающего звучания
К тыловой правой колонке
окружающего звучания
PRE OUT
DOCK
DVD
SUBWOOFER
SUR. BACK
RROUND
SINGLE
CENTER
S VID
VIDE
1
2
Гнездо SUBWOOFER
PRE OUT 1
Кабель сабвуфера
Входное гнездо
Аудиовизуальный ресивер
Сабвуфер
