16
Ru
Подключения

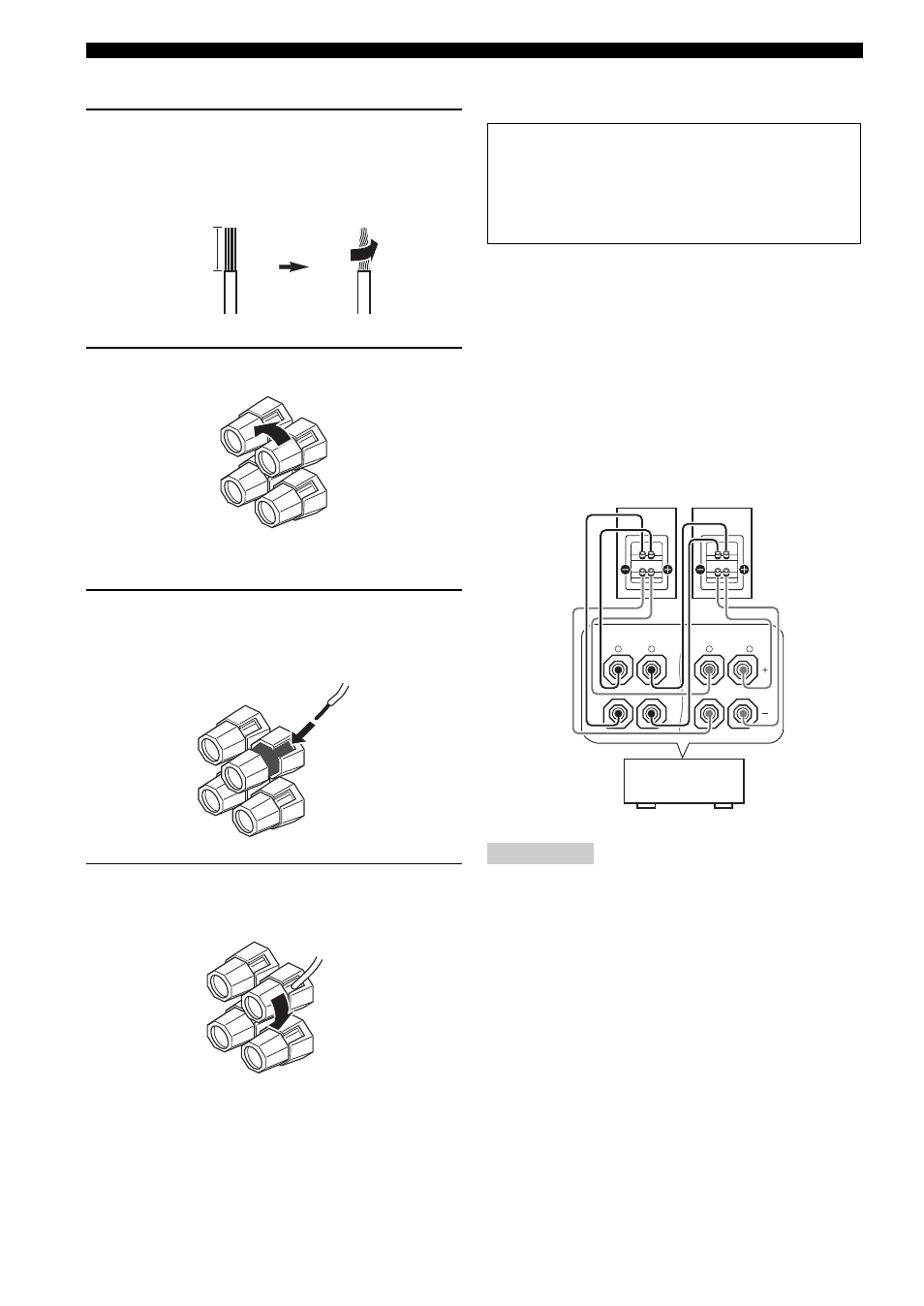

■ Подключение кабеля колонки
1
Удалите примерно 10 мм изоляционного
слоя на конце каждого провода колонки
и затем скрутите оголенные провода во
избежание короткого замыкания.
2
Освободите головку.
3
Вставьте открытый провод в промежуток
с внутренней стороны каждого
терминала.
4
Закрутите головку для закрепления
провода.
■ Использование подключений
двухканального усиления
Данный аппарат позволяет выполнить
подключения двухканального усиления к одной
акустической системе. Убедитесь, что колонки
поддерживают двухканальное усиление.
Для выполнения подключений двухканального
усиления, используйте терминалы FRONT и
SURROUND BACK/BI-AMP как показано ниже.
Для запуска подключения двухканального
усиления, установите “BI-AMP” на “ON” в
“ADVANCED SETUP” (смотрите стр. 109).
При выполнении обычного подключения, убедитесь, что
замыкающие бруски установлены в терминалы
соответствующим образом. Подробнее, смотрите
инструкцию к колонкам.
10 мм
Красный: положительный (+)
Черный: отрицательный (–)
Предупреждение
Удалите замыкающие бруски или мостики
колонок для разделения кроссоверов LPF
(фильтр низких частот) и HPF (фильтр
высоких частот).
Примечание
FRONT A
SURROUND BACK/
BI-AMP
SINGLE
L
R
L
R
Данный
аппарат
Левая
Правая
Фронтальные колонки
