Подключения

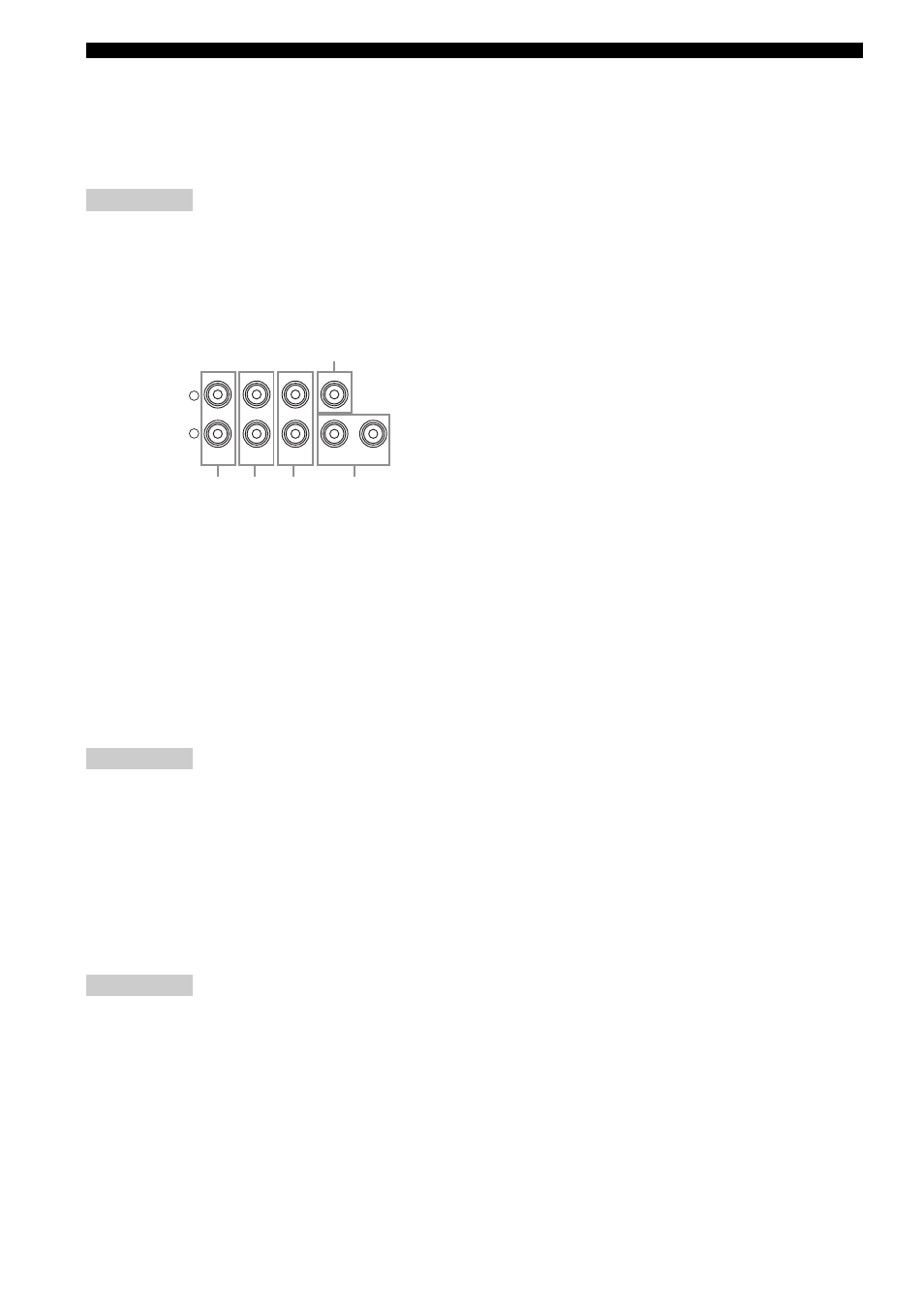

■ Подключение внешнего усилителя
Данный аппарат обладает более чем достаточной мощностью для любого домашнего использования.
Однако, если нужно добавить больше мощности к воспроизведению колонок или если вы хотите
использовать другой усилитель, подключите внешний усилитель к гнездам PRE OUT. Каждое гнездо
PRE OUT выводит сигналы одинакового с соответствующими терминалами SPEAKERS канала.
• При выполнении подключений к гнездам PRE OUT, не делайте подключений к терминалам SPEAKERS.
• Сигналы, выводящиеся на гнезда FRONT PRE OUT, подвергаются влиянию настроек TONE CONTROL (смотрите
стр. 52).
• С помощью органов управления на сабвуфере, отрегулируйте уровень громкости сабвуфера (смотрите стр. 52).
• Некоторые сигналы не могут выводиться на гнезда SUBWOOFER PRE OUT в зависимости от настроек
“SPEAKER SET” (смотрите стр. 76).
1 Гнезда FRONT PRE OUT
Выходные гнезда фронтального канала.
2 Гнезда SURROUND PRE OUT
Выходные гнезда канала окружающего звучания.
3 Гнезда SUR.BACK PRE OUT
Выходные гнезда тылового канала окружающего
звучания. При подключении только одного
внешнего усилителя к тыловому каналу
окружающего звучания, подключите его к гнезду
SINGLE.
• При установке “BI-AMP” на “ON”, данный аппарат
выводит аудиосигналы фронтального канала на гнезда
SUR.BACK PRE OUT.
• Аудиосигналы, выводящиеся на гнезда SUR.BACK
PRE OUT, изменяются в зависимости от параметра
“EXTRA SP ASSIGN” (смотрите стр. 33 и 76).
4 Гнезда SUBWOOFER PRE OUT
Подключение одного или двух сабвуферов со
встроенным усилителем.
Гнездо SUBWOOFER PRE OUT 2 выводит такой-же
сигнал, как и гнездо SUBWOOFER PRE OUT 1.
5 Гнездо CENTER PRE OUT
Выходное гнездо центрального канала.
Примечания
Примечания
Примечание
L
R
PRE OUT
SUBWOOFER FRONT SUR. BACK SURROUND
SINGLE CENTER
1 2
1 2 3 4
5
