Инструкция по эксплуатации Panasonic CQ-DP101W
Страница 15
15

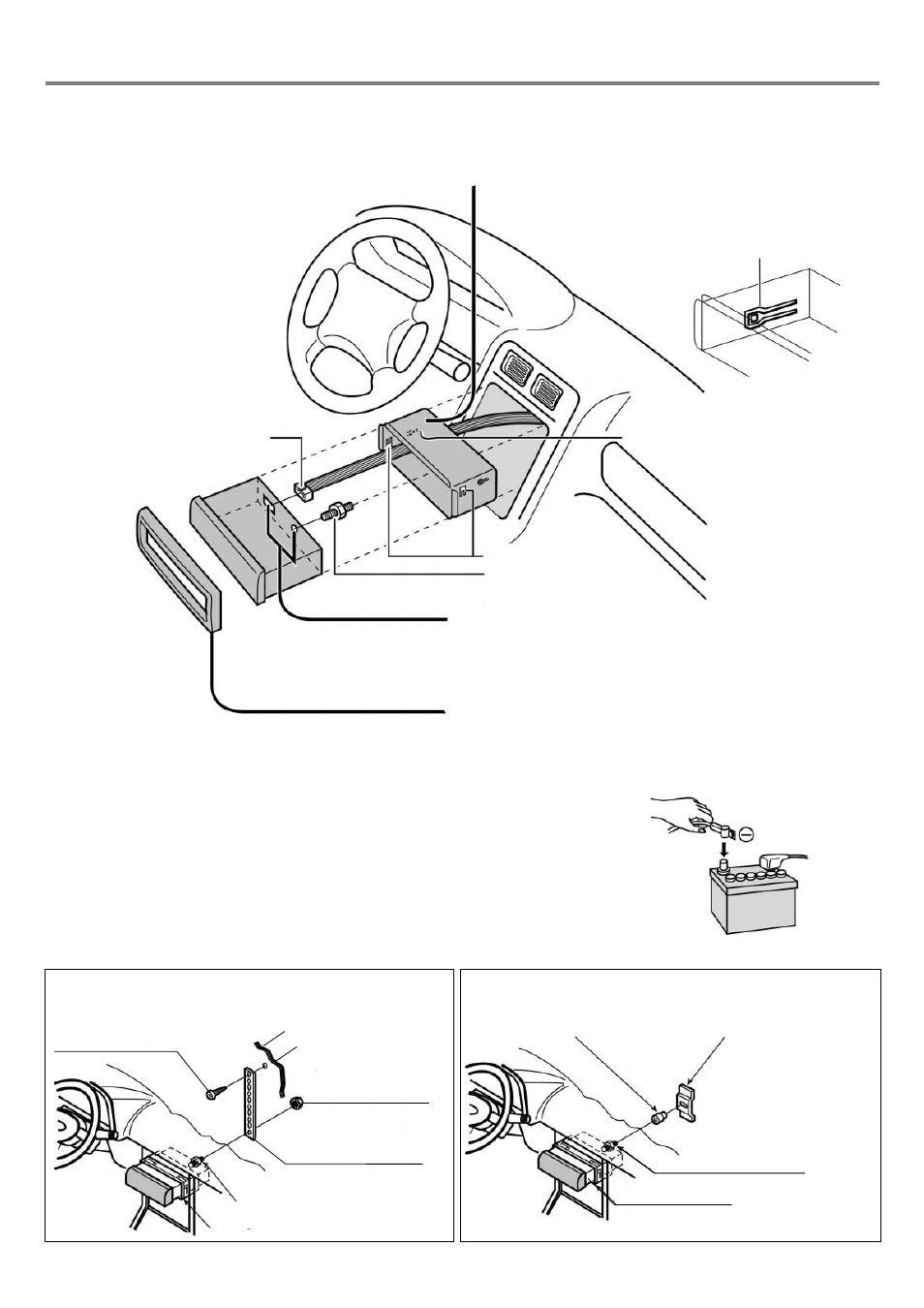

Процедура установки
Сначала завершите подключение
электрических проводов, а затем
проверьте правильность
подключения (➡ стр. 18)
1
2
3
4
Вставьте монтажный кожух 1 в приборную панель
и отогните отверткой его фиксирующие лепестки.
Убедитесь, что запирающий рычажок (❈) не выступает
из монтажного кожуха 1.
Закрепите заднюю панель.
После установки крепежного болта 5 и разъема
питания 6 прикрепите заднюю панель устройства к
корпусу автомобиля, используя метод (a) или (б),
согласно рисункам, приведенным ниже.
Установите декоративную накладку лицевой
панели 7.
После установки снова подсоедините провод к
отрицательной клемме аккумулятора.
I
Фиксирующие лепестки
Крепежный болт 5
Запирающий рычажок (❈)
Запирающий рычажок (❈)
Разъем питания 6
a) Использование задней крепежной скобы
3
б) Использование резиновой прокладки (опция)
3 Задняя крепежная скоба
Теплоизоляционная
перегородка автомобиля
Опорный кронштейн
автомобиля
Резиновая прокладка
(опция)
2 Шестигранная гайка
(5 мм
∅
)
3 мм
∅
3 Самонарезающий винт
(5 мм
∅
х 16 мм)
1 Монтажный кожух
5 Крепежный болт (5 мм
∅
)
