Руководство по инсталляции
(продолжение)
Динамики
Подключите провода динамиков. Правильную схему
соединения смотрите на схеме (➡ стр. 18). Внимательно
следуйте этой схеме, чтобы не повредить динамики и
стереоустройство.
Используемые динамики должны выдерживать акустическую
мощность более 45 Вт. При использовании дополнительного
аудиоусилителя динамики должны выдерживать
максимальную выходную мощность усилителя. Динамики с
низким входными параметрами могут быть повреждены.
Полное сопротивление динамика должно быть от 4 до 8 Ом,
что обычно указывается на большинстве динамиков.
Использование динамиков с более низким или высоким
полным сопротивлением может вызвать повреждение как
самих динамиков, так и стереоустройства.
Антенный двигатель
Подключите вывод моторизованной антенны к синему
проводу управляющего реле антенного двигателя.
Аккумулятор
Подключите желтый вывод аккумулятора к соответствующему
проводу радиоприемника или к порту предохранителя
аккумуляторной батареи в блоке предохранителей.
Антенна
Подключите антенный провод к антенной розетке.
Оборудование
Подключите дополнительное оборудование, например,
усилитель, в соответствии с сопровождающей его
инструкцией. Оставьте расстояние около 30 см между
акустическими проводами / усилителем и удлинительным
проводом усилителя / антенны. Внимательно прочитайте
инструкции по эксплуатации и инсталляции, прилагаемые к
оборудованию, которое Вы подключаете к данному
устройству.
Питание
Подключите красный провод питания к соответствующему
проводу автомобильного радиоприемника или к
подходящему порту предохранительного блока.
Если все функции устройства правильно работают при всех
выполненных подключениях, тогда отсоедините провода и
приступайте к окончательной инсталляции.
Окончательная инсталляция
Подключение проводов
Подключите все провода, следя за тем, чтобы каждое
соединение было заизолировано. Свяжите все свободные
провода и закрепите их с помощью изоляционной ленты,
чтобы они не могли выпасть в дальнейшем. Теперь вставьте
устройство в монтажный кожух.
Поздравляем! После выполнения некоторых окончательных
проверок Вы сможете наслаждаться Вашей новой
автомобильной стереосистемой.
Окончательное тестирование
1. Убедитесь, что все провода правильно подсоединены и
заизолированы.
2. Убедитесь, что устройство безопасно закреплено в
монтажном кожухе.
3. Включите зажигание для проверки правильности
функционирования устройства.
При возникновении затруднений проконсультируйтесь у
ближайшего авторизованного установщика
аудиоаппаратуры.

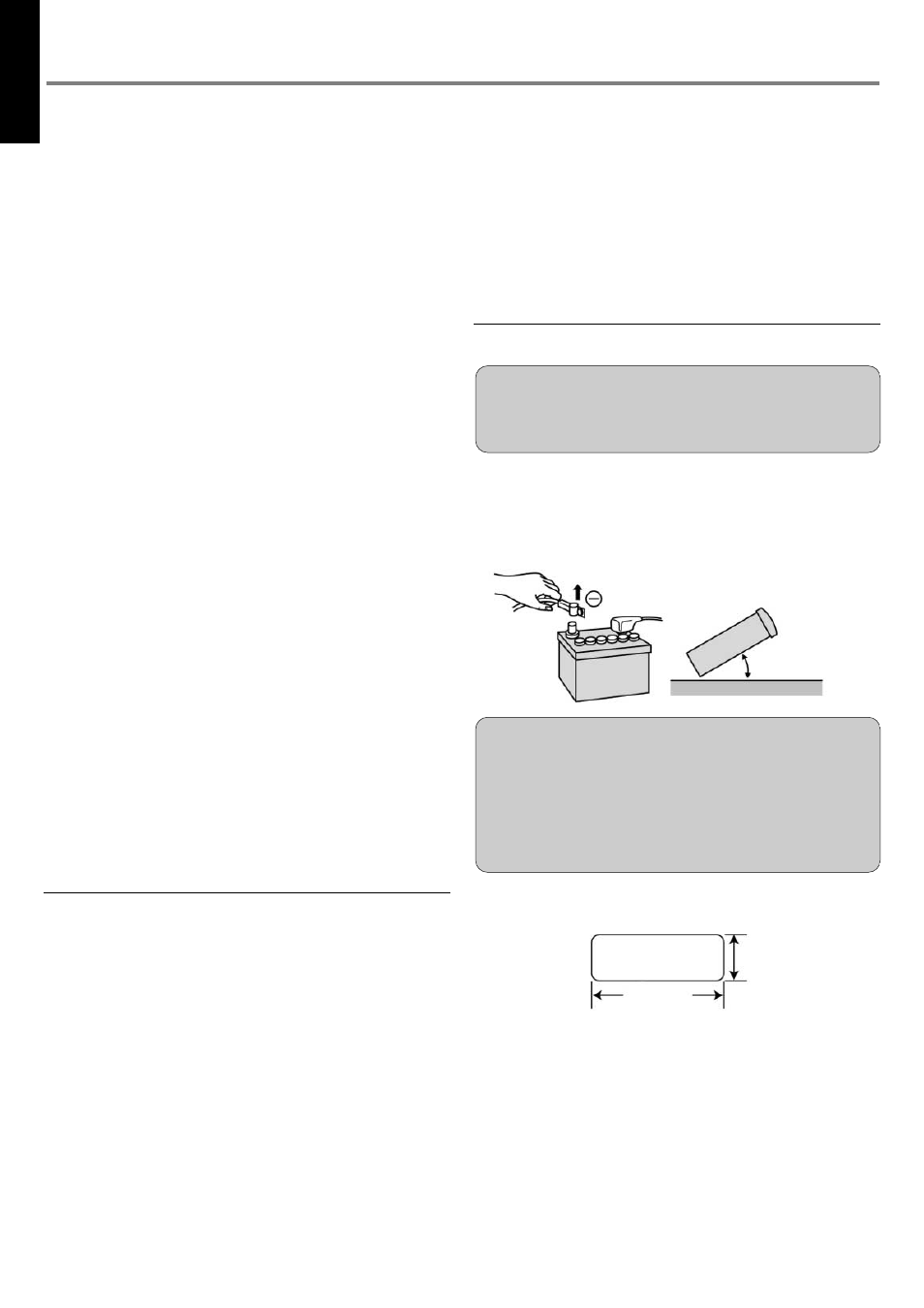

Подготовка
• Отсоедините провод от отрицательной клеммы
аккумулятора (см. предупреждение ниже).
• Устройство должно быть установлено в горизонтальном
положении с расположением передней части под удобным
для обзора углом, не превышающим 30°.
Установка в приборной панели
Ниша для установки
Аппарат может быть установлен в любой приборной панели,
имеющей нишу, соответствующую указанным размерам.
Приборная панель должна быть толщиной 4,75 мм – 5,56 мм,
что необходимо для надежного крепления аппарата.
• Во избежание травм в процессе монтажных работ мы
настоятельно рекомендуем пользоваться перчатками.
• Будьте аккуратны и не пораньте руки, отгибая отверткой
фиксирующие лепестки монтажного кожуха.
Предупреждение:
• Не отключайте клеммы аккумуляторной батареи автомо-
биля, оснащенного маршрутным или навигационным
компьютером, так как это приведет к исчезновению всех
установок, сохраненных пользователем в памяти ком-
пьютера. Вместо этого следует предпринять дополни-
тельные меры безопасности для предотвращения корот-
ких замыканий в процессе установки аппарата.
I
менее 30
°
53 мм
182 мм
