Руководство по инсталляции
ВНИМАНИЕ!
Эта информация по инсталляции предназначена для опытных установщиков аудиоаппаратуры и не
рассчитана на людей, не имеющих соответствующей квалификации. Она не содержит предупреждений
о потенциальной опасности, которая может возникнуть при попытке самостоятельно установить это
устройство.
Любая попытка установить это устройство в автомобиль, предпринятая неспециалистом, может вызвать
повреждение электрической системы, а также привести к серьезным травмам и даже к фатальным
последствиям.

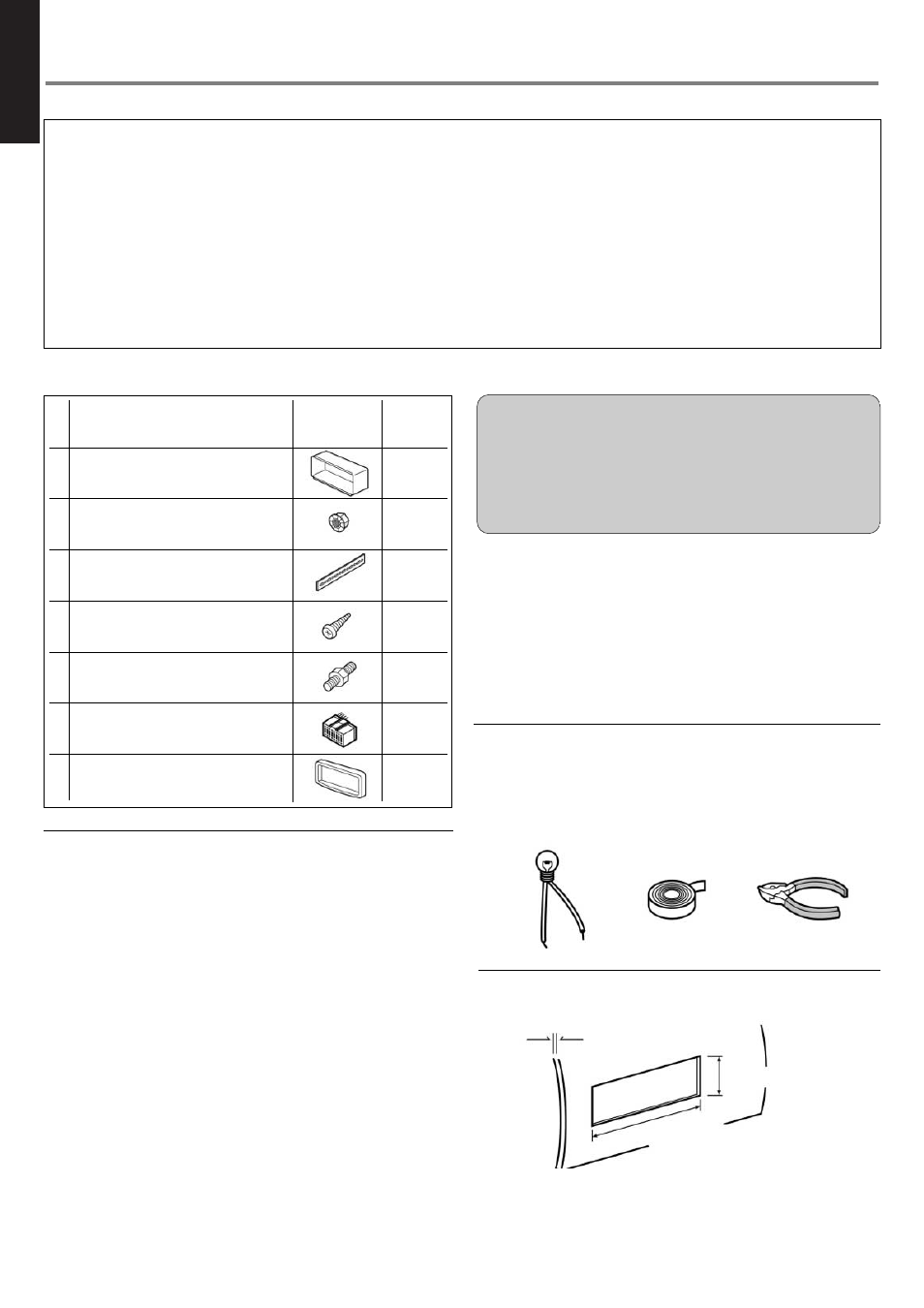

№ Деталь
Схематичное
Количество
1 Монтажный кожух 1
2 Шестигранная гайка (5 мм ) 1
3 Задняя крепежная скоба 1
4 Монтажный винт (5 мм х 16 мм) 1
5 Крепежный болт (5мм) 1
6 Разъем питания 1
7 Декоративная накладка лицевой панели 1
Комплектующее оборудование для установки
Осторожно:
• Данное устройство работает только с системой
автомобильных аккумуляторов с напряжением 12 В
постоянного тока и отрицательным заземлением. Не
пытайтесь использовать какую-либо другую систему.
Пренебрежение этим требованием может привести к
серьезным поломкам.
Краткий обзор установки
Данное изделие должно устанавливаться профессионалом.
Однако если Вы все же собираетесь устанавливать его
самостоятельно, то в первую очередь необходимо выбрать
место для установки. Инструкции, приведенные на этих
страницах, помогут Вам выполнить остальные шаги:
(Пожалуйста, обратите внимание на предупреждение
вверху страницы)
• Выполните идентификацию и маркировку автомобильных
проводов.
• Подсоедините автомобильные провода к проводам разъема
питания.
• Установите устройство в приборную панель.
• Проверьте работу устройства.
Если у Вас возникли проблемы, пожалуйста, обратитесь к
ближайшему профессиональному установщику
аудиоаппаратуры.
Перед началом установки просмотрите материалы, которыми
укомплектовано Ваше устройство.
• Гарантийный талон...Сразу же заполните его.
• Список сервисных центров Panasonic...Сохраните для
справок в дальнейшем в случае необходимости сервисного
обслуживания.
• Комплектующее оборудование для
установки...Понадобится Вам для установки устройства в
приборной панели.
Необходимые инструменты
Вам потребуется отвертка, батарейка АА на 1,5 В, а также
следующее:
Характеристики приборной панели
Контрольная лампочка,
рассчитанная на 12 В
постоянного тока
Изоляционная
лента
Плоскогубцы-
бокорезы
Толщина
Мин. 4,75 мм
Макс. 5,56 мм
182 мм
53 мм
