Тюнер DAB
CY-DAB2000N
Антенна
(поставляется с CY-DAB2000N)
Разъем питания (поставляется с CY-DAB2000N)
CQ-FX721N
4-канальный
усилитель мощности
CY-M9054N
Стерео/Моно
усилитель мощности
CY-M7052EN
Вывод заземления (черный)
К чистому, неизолированному металлическому
элементу корпуса автомобиля.
Вывод на батарею (желтый)
К аккумуляторной батарее +12 В DC
Кабель,
соответствующий
стандарту DIN
(поставляется
с CY-DAB2000N)
Разъем
питания
(П) (Красный)
(П) (Красный)
Кабель RCA
(как вариант)
Кабель RCA
(как вариант)
Кабель RCA (как вариант)
Соединитель стандарта ISO
Сабвуфер
(Л) (Белый)
(Л) (Белый)
(Моно) (Красный)
(Белый)
(П) (Красный)
(Л) (Белый)
*Для использования в качестве
монофонического усилителя
(включение по мостовой схеме)

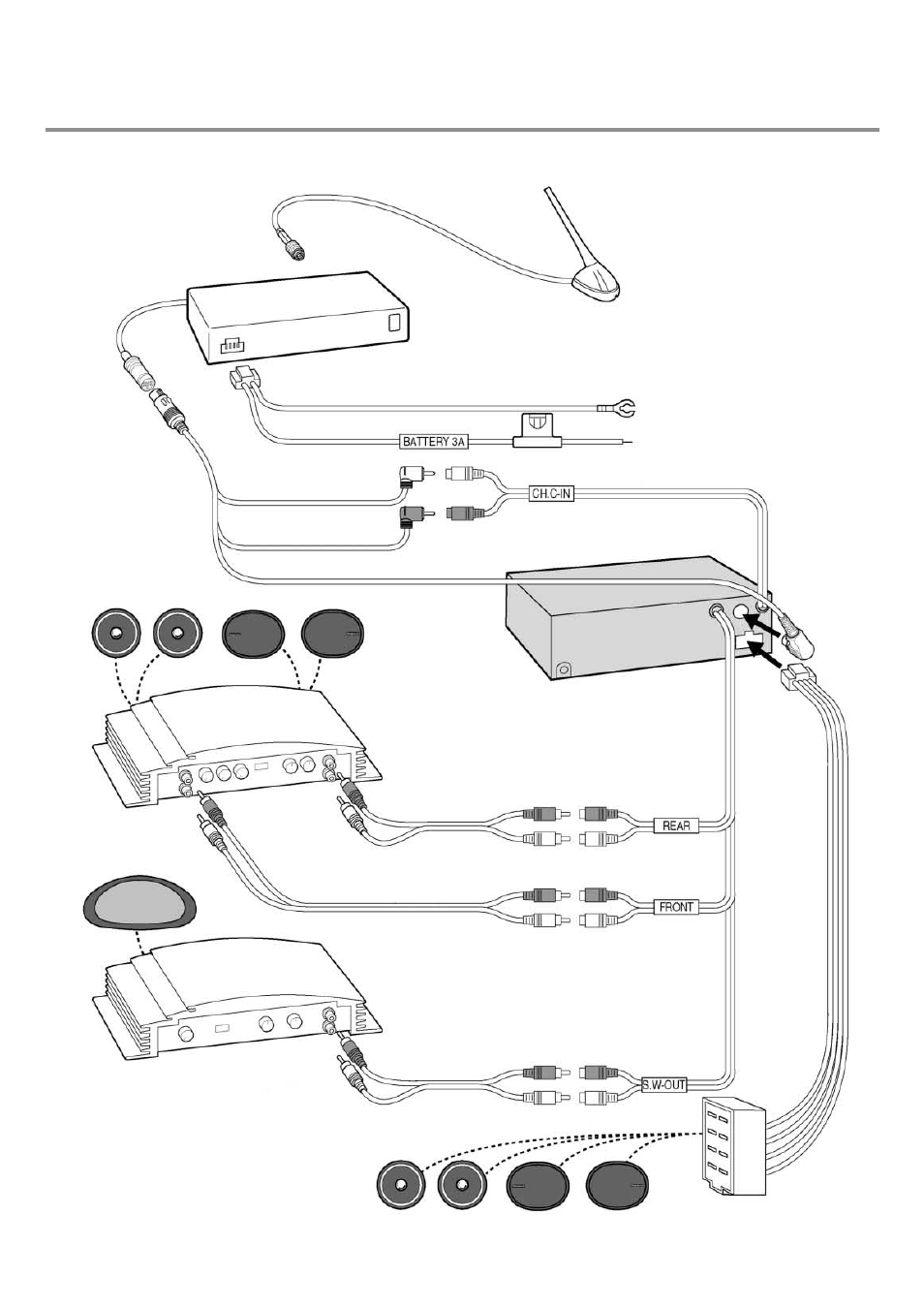

Совершенствование системы. Пример 1: Девять громкоговорителей и тюнер DAB
Комбинация: CY-DAB2000N, CY-M9054N, CY-M7052EN
