Подключение электрических
проводов
(продолжение)
• Данный аппарат может быть подключен к различным CD-чейнджерам (CX-DP9061/DP9060EN, CX-DP88N,
CX-DP801/DP803EN или CX-DP601EN) с использованием различных кабелей-удлинителей.
• Для выяснения подробностей обратитесь за консультацией в ближайший авторизованный центр Panasonic.
• При подсоединении к CD-чейнджеру обратитесь к инструкции по эксплуатации этого устройства (CX-DP9061/DP9060EN,
CX-DP88N, CX-DP801/DP803EN или CX-DP601EN).
• Данный аппарат также может быть подключен к отдельному тюнеру DAB (CY-DAB2000N). Схема его подключения подобна
схеме подключения CD-чейнджера.

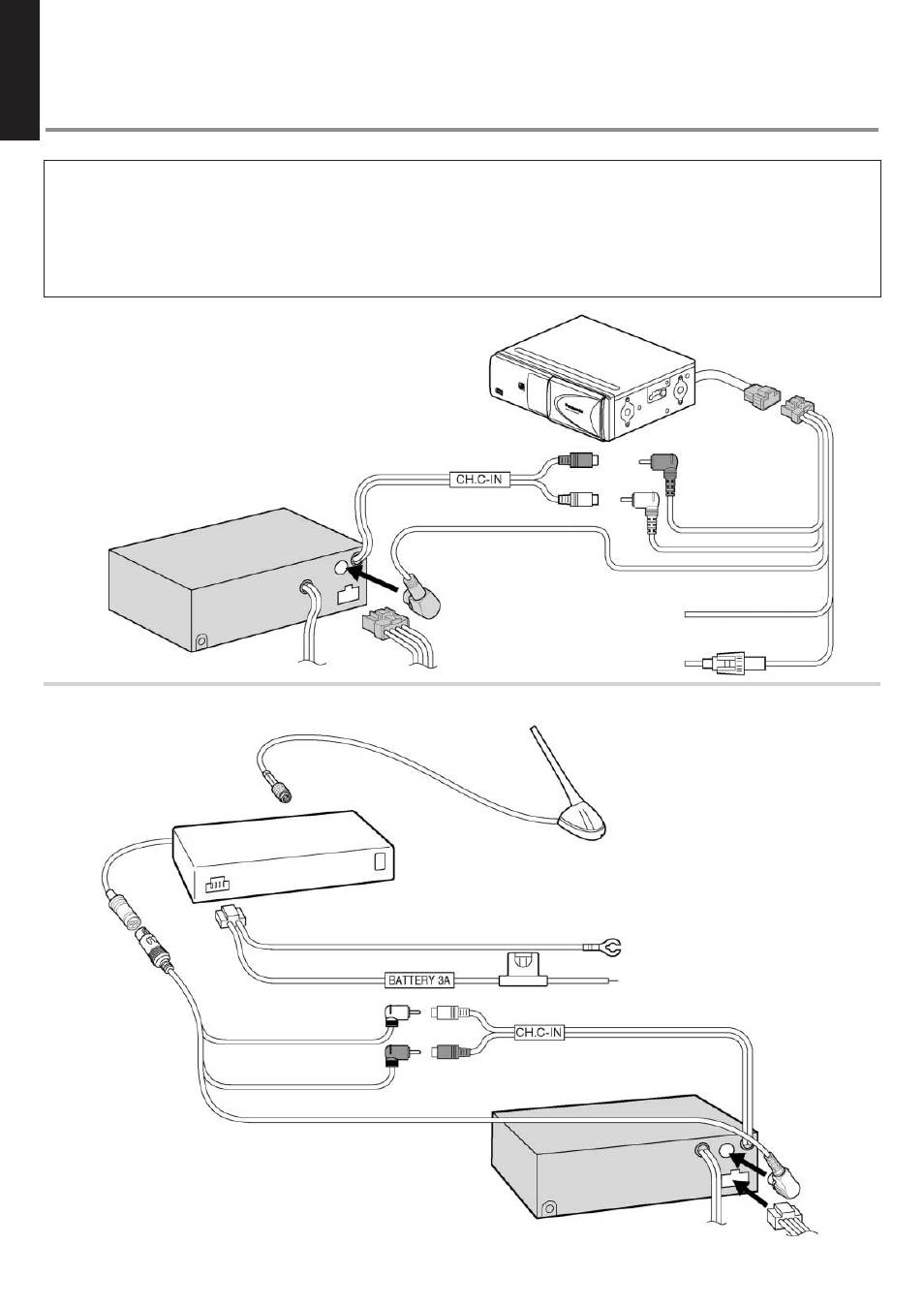

Пример: Подсоединение CD-чейнджера CX-DP9061EN
(Вариант подключения)
Пример: Подсоединение тюнера DAB CY-DAB2000N (Вариант подключения)
CQ-FX721N
CQ-FX721N
Тюнер DAB
CY-DAB2000N
Входной кабель для CD-чейнджера
Антенна
(поставляется с CY-DAB2000N)
Разъем питания (поставляется с CY-DAB2000N)
Вывод заземления (черный)
К чистому, неизолированному металлическому
элементу корпуса автомобиля.
Вывод на батарею (желтый)
К аккумуляторной батарее +12 В DC
Кабель,
соответствующий
стандарту DIN
(поставляется
с CY-DAB2000N)
(П) (Красный)
(П) (Красный)
(Л) (Белый)
(Л) (Белый)
Вывод заземления
К чистому, неизолированному металлическому элементу корпуса
автомобиля.
Вывод на батарею
К аккумуляторной батарее +12 В DC
