Подключение электрических
проводов
Предупреждение:
• Прежде чем соединять провода, проверьте наличие нужных разъемов в системе электрооборудования автомобиля (см.
меры предосторожности, приведенные ниже).
• Данный аппарат предназначен для эксплуатации в автомобиле с аккумуляторной батареей 12 В и заземлением
отрицательного полюса.
• Во избежание повреждения аппарата осуществляйте соединение проводов согласно схеме, приведенной ниже.
• Зачистите около 5 мм наружной оболочки с концов проводов для соединения (это не касается проводов с соединителями
ISO).
• Не вставляйте разъем питания в аппарат до полного завершения соединения всех проводов.
• Не забудьте изолировать все оголенные провода во избежание коротких замыканий от контакта с корпусом автомобиля.
Свяжите все провода в пучки и предотвратите соприкосновение межблочных соединителей с металлическими частями.
Меры предосторожности (при соединении проводов с разъемами ISO)
• Подключение разъема питания соответствует стандарту ISO.
• В некоторых типах автомобилей схема соединения проводов может отличаться от стандарта ISO.
• Пожалуйста, проверьте соответствие схемы соединения проводов в Вашем автомобиле стандарту ISO.
• Для автомобилей типов А и В измените схему соединения красного и желтого проводов, как показано
справа.
• После подсоединения изолируйте участки, отмеченные значком (❈), при помощи изоляционной ленты.
Примечание: При работе с автомобилями, отличными от типов А и В, пожалуйста, обратитесь за
консультацией в местный магазин по продаже автомобилей.
❈
❈
❈
❈
❈
❈

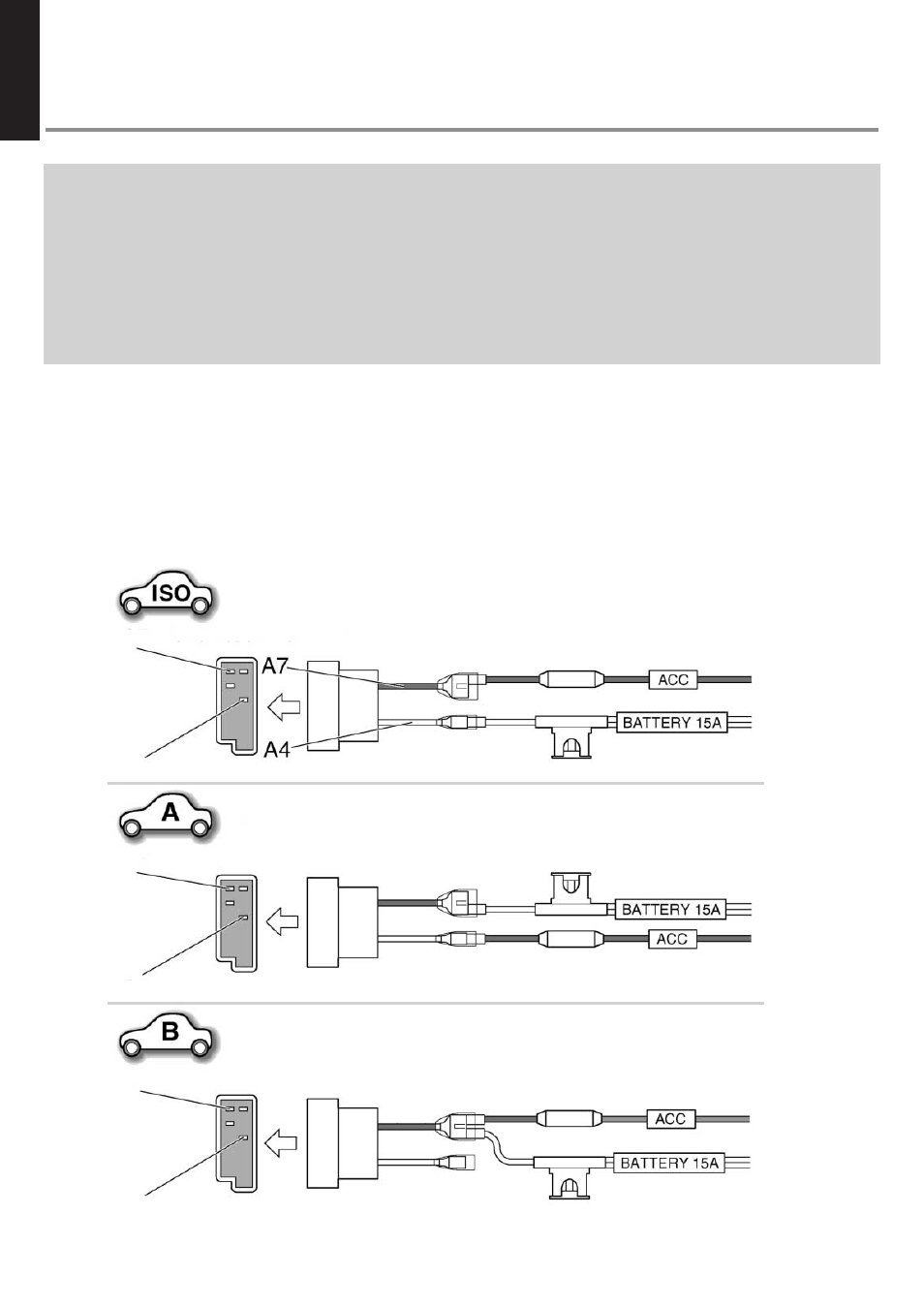

Автомобиль стандарта ISO
Автомобиль типа А
Автомобиль типа В
А7: Переключаемый источник питания 12 В от IGN или ACC
А4: Аккумуляторная батарея +12 В DC
А7: Аккумуляторная батарея +12 В DC
А4: Переключаемый источник питания 12 В от IGN или ACC
А7: Аккумуляторная батарея +12 В DC
А4: Без подсоединения
(Красный)
(Красный)
(Желтый)
(Желтый)
(Красный)
(Красный)
(Желтый)
(Желтый)
(Красный)
(Красный)
(Желтый)
(Желтый)
