530 9 Программирование: специальные функции
9.12
Филь
тров
ание
к
о
нт
уров
(FC
L
2-
ф
у
нкция
) 9.12 Фильтрование контуров
(FCL 2-функция)
Функция
С помощью этой функции УЧПУ можете фильтровать контуры,
созданные во внешних системах программирования. Фильтр
выглаживает контур и способствует таким образом более
быстрой и безтолчковой обработке.
Исходя из оригинальной программы УЧПУ создает – после ввода
настройки фильтра оператором – отдельную программу со
сфильтрованным контуром.
8 Выбирать программу, которую следует
фильтровать
8 Переключать линейку Softkey, пока появиться
Softkey ПРОГРАММУ КОНВЕРТИРОВАТЬ
8 Избрать линейку программируемых клавиш для
конвертирования программ

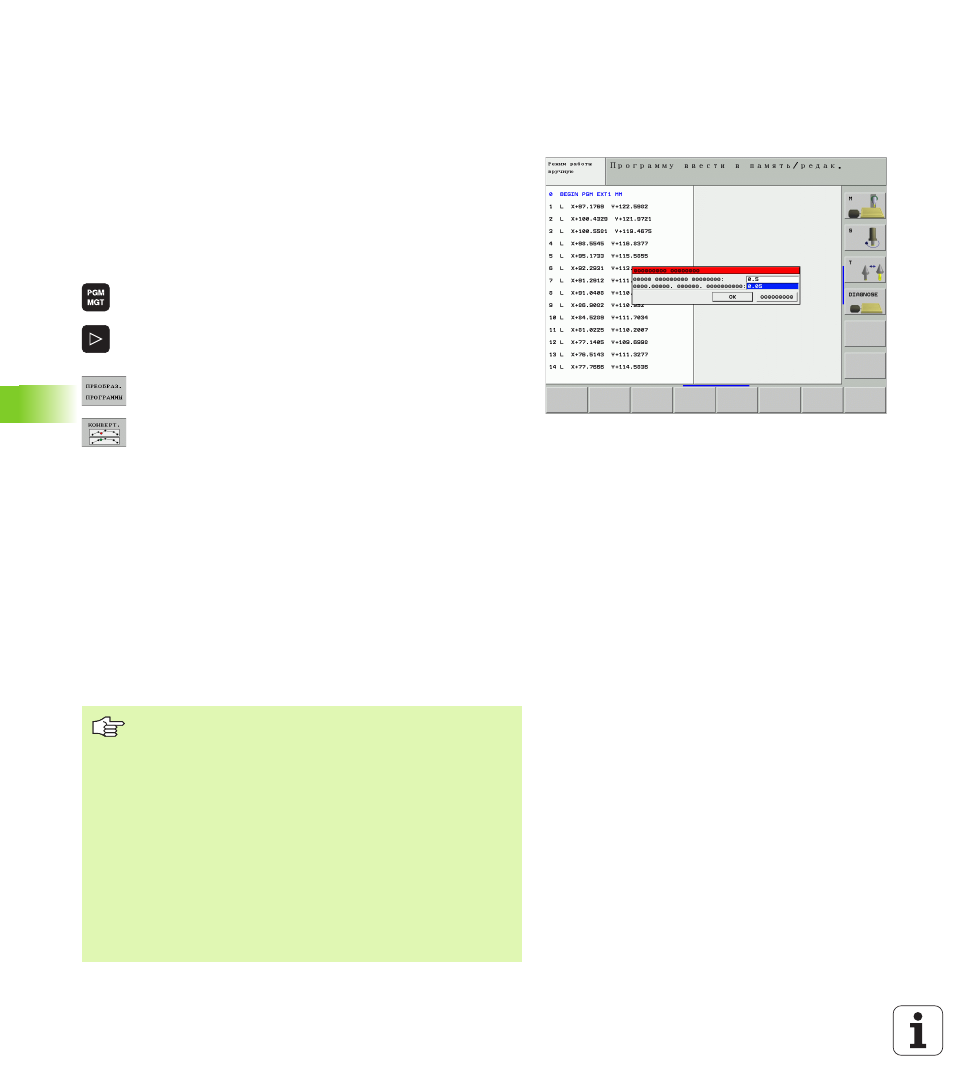

8 Выбор функции фильтра: УЧПУ указует
перекрывающее окно для дефинирования
настройки фильтра
8 Длину диапазона фильтра в мм (программа в
дюймах: дюймы) ввести. Диапазон фильтра
дефинирует, исходя из соответственной
наблюдаемой точки, действительную длину на
контуре (перед и за точкой), в пределах которой
УЧПУ должно фильтровать точки, нажимая
клавишу ENT подтвердить
8 Максимальное разрешаемое отклонение
траектории в мм (программа в дюймах: дюймы)
ввести. Значение допуска, на которое
сфильтрованный контур может отклняться от
исходного контура, нажимая клавишу ENT
подтвердить
Ново созданный файл может, в зависимости от
настройки фильтра, содеражать на много больше
точек (кадров прямых), чем исходный файл.
Максимально допускаемое отклонение траектории не
должно превышать действительного расстояния
точек, иначе УЧПУ слишком сильно оптимизирует
линейно контур.
Имя генерированного УЧПУ нового файла состоит из
старого названия файла с дополнением _flt. Пример:
„ Имя файла программы, которой направление
обработки следует реверсировать: CONT1.H
„ Имя файла генерированной УЧПУ сфильтрованной
программы: CONT1_flt.h
