1 Введение
1.4
Индикации
со
ст
о
я
ния

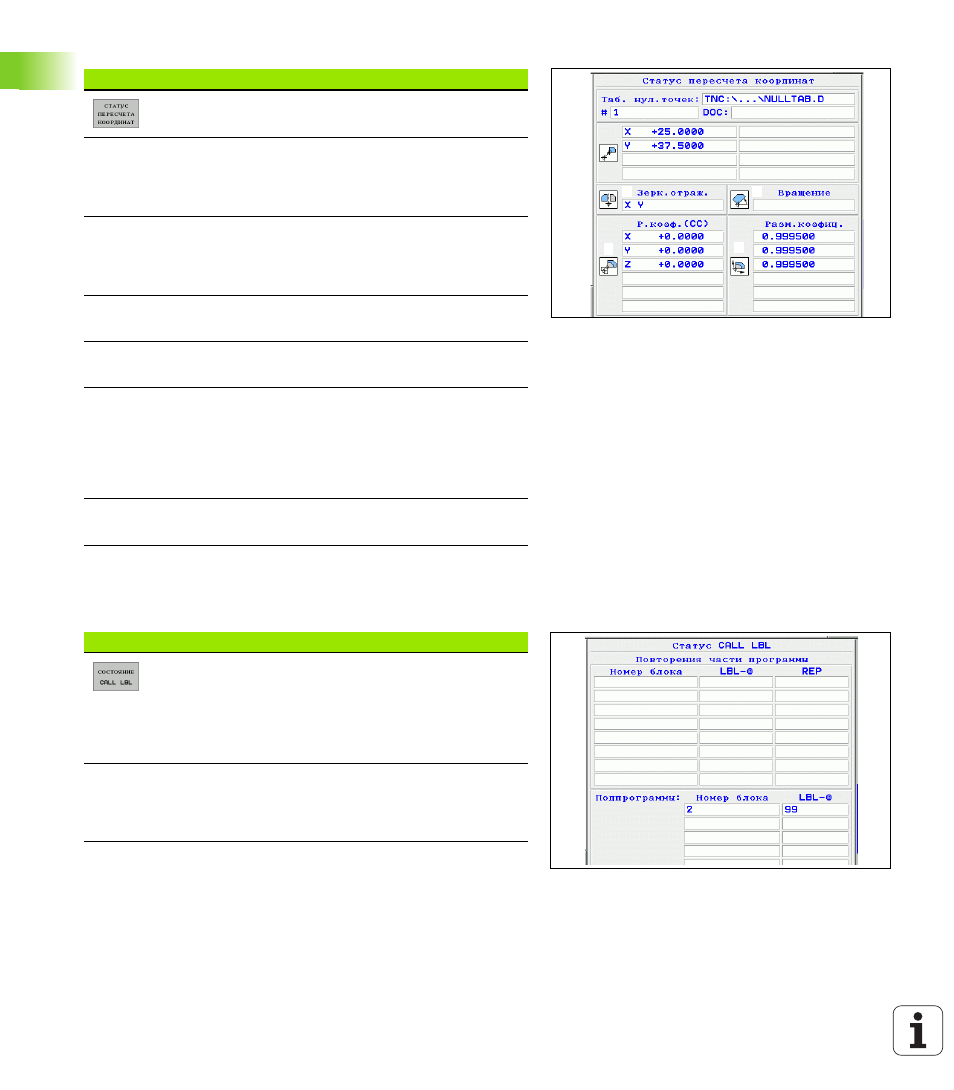

пересчёт координат
Смотри “Циклы для пересчёта координат” на странице 470.
Повторения части программы/подпрограммы
Softkey
Распределение
Значение
1
Имя активной таблицы нулевых
точек.
2
Активный номер нулевой точки
(#), комментарий из активной
строки активного номера
нулевой точки (DOC) из цикла 7
3
Aктивное смещение нулевой
точки (цикл 7); УЧПУ указует
активное смещение нулевой
точки на вплоть до 8 осях
4
Оси в зеркальном отображении
(цикл 8)
5
Активный угол поворота
(цикл 10)
6
Aктивный размерный
коэфицент / размерные
коэфиценты (циклы 11 / 26);
УЧПУ указует активный
размерный коэфицент на плоть
до 6 осях
7
Центр центрического
растяжения
Softkey
Распределение
Значение
1
Активные повторения части
программы с номером блока,
номером метки и количеством
программированных/
предусмотренных для
выполненя повторений
2
Aктивные номера подпрограмм
с номером кадра, под которым
вызывалась подпрограмма и
номер вызываемой метки
6
7
5
4
3
1
2
1
2
