8 Программирование: циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

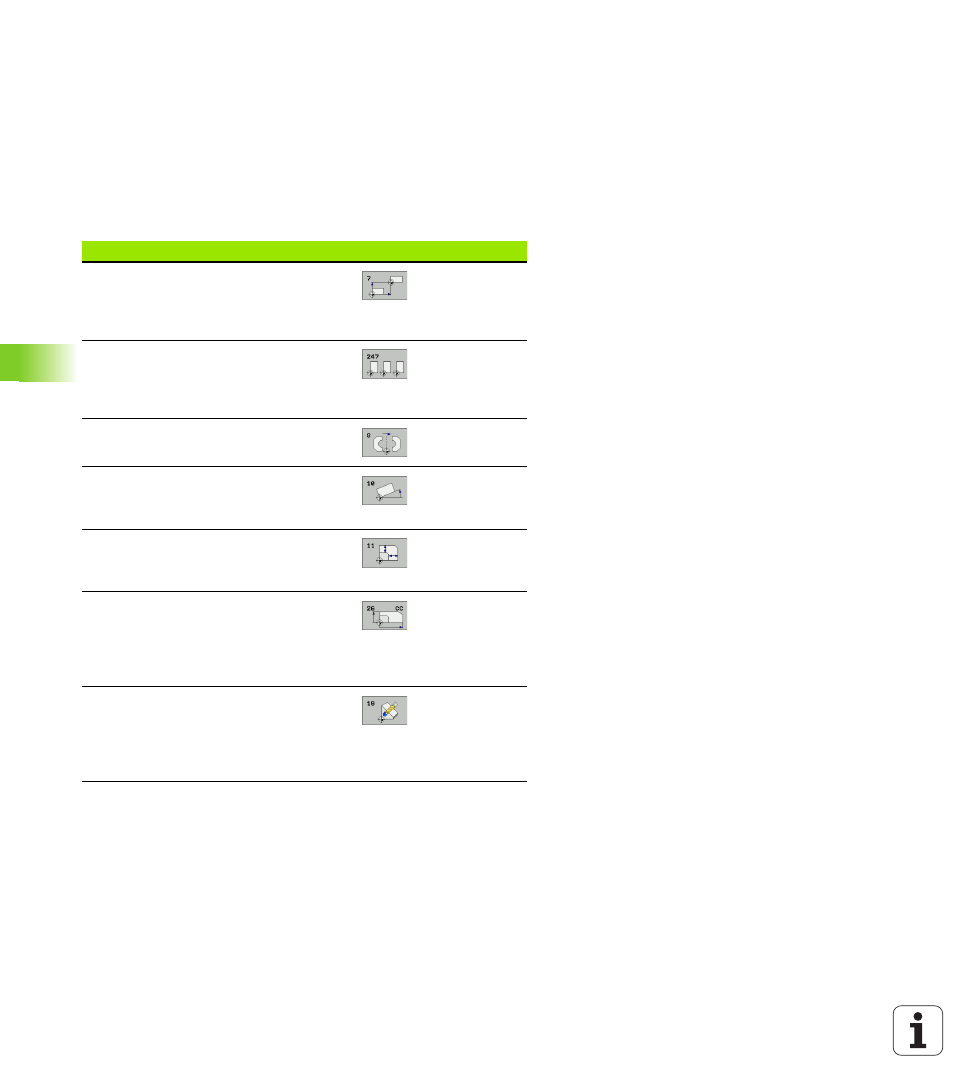

8.9 Циклы для пересчёта
координат
Обзор
С помощью перерасчёта координат УЧПУ может выполнять
программированный один раз контур в разных местах загатовки с
изменённым положением и величиной. УЧПУ ставит следующие
циклы перерасчёта координат в распоряжение:
цикл
Softkey
на странице
7 НУЛЕВАЯ ТОЧКА
Перемещение контуров
непосредственно в программе или из
таблицы нулевых (отсчётных) точек
247 УСТАНОВЛЕНИЕ ОПОРНОЙ
ТОЧКИ
Установление опорной точки во время
прогона программы
8 ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ
Симметрическое отражение контуров
10 ПОВОРОТ
Поворочивание контуров на плоскости
обработки
11 РАЗМЕРНЫЙ КОЭФИЦЕНТ
Уменьшение или увеличение
контуров
26 ХАРАКТЕРИСТИЧЕСКИЙ ДЛЯ
ОСИ РАЗМЕРНЫЙ КОЭФИЦЕНТ
Уменьшение или увеличение
контуров со характеристическими для
оси размерными коэфицентами
19 ПЛОСКОСТЬ ОБРАБОТКИ
Рабочие ходы при наклоненной
системе координат выполнить для
станков с качающимися головками и/
или поворотными столами
