188 5 Программирование: инструменты
5.4
Тр
ех
м
ер
н
а
я
к
о
ррекция
инстр
умента
(
опция
программног
о 5.4 Трехмерная коррекция
инструмента (опция
программного обеспечения 2)
Введение
УЧПУ может выполнить трёхмерную коррекцию инструмента (3D-
коррекцию) для предложений со скрещивающимися прямыми.

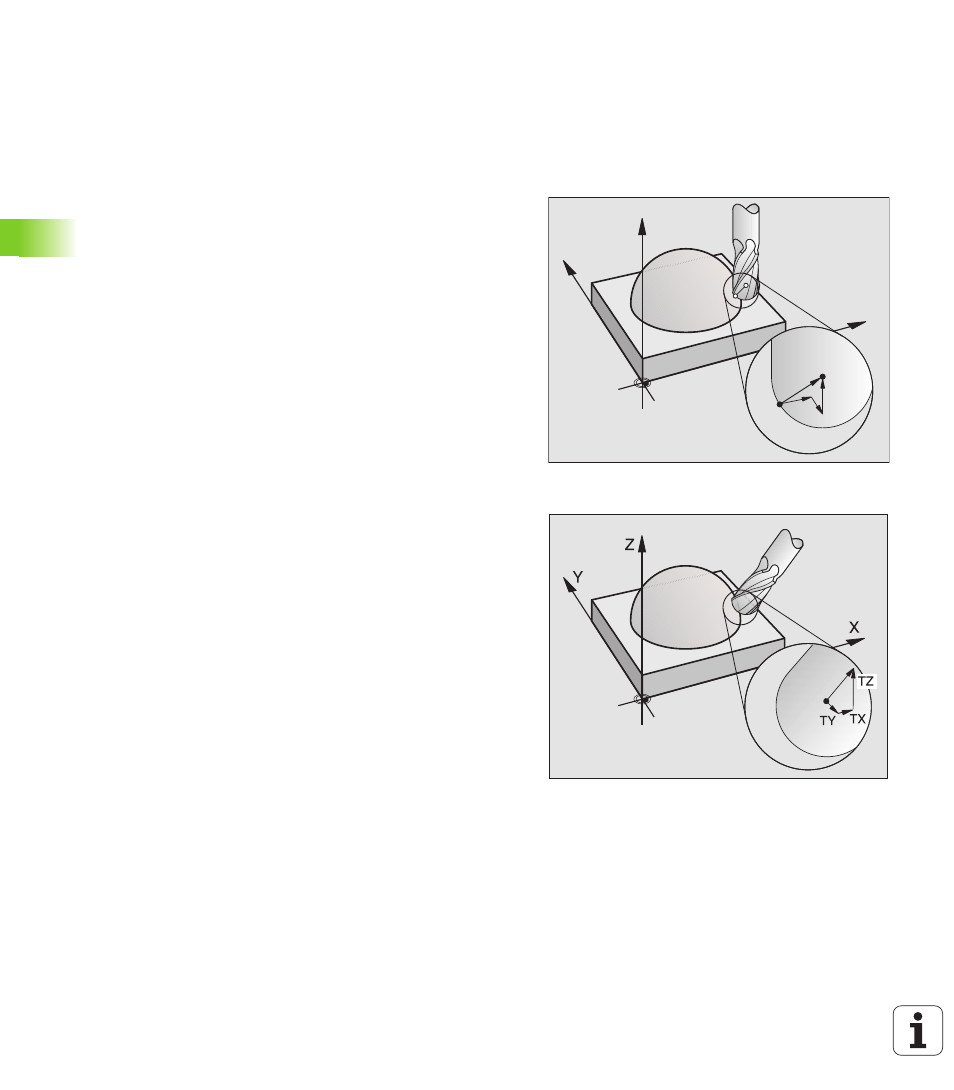

Кроме координат X,Y и Z конечной точки прямой, должны эти
кадры содержать компоненты NX, NY и NZ вектора нормали
поверхности (смотри рисунок и объяснение дальше внизу на этой
странице).
Если хотите провести к этому ориентацию инструмента или
трёхмерную коррекцию радиуса, эти кадры должны содержать
дополнительно нормированный вектор с компонентами TX, TY
und TZ, определяющий ориентацию инструмента (смотри
рисунок).
Конечную точку скрещивающихся прямых, компоненты нормали
поверхности и компоненты для ориентации инструмента надо
расчитывать, используя систему САПР.
Возможности внедрения
„ Применение инструментов с размерами, не совподающими с
расчитанными системой САПР размерами инструментов (3D-
коррекция без дефиниции ориентации инструмента)
„ Face Milling Коррекция геометрии фрезы в направлении
нормали поверхности (3D-коррекция с и без дефиниции
ориентации инструмента). Снятие стружки осуществляется в
первой очереди с помощью торцовой стороны инструмента
„ Peripheral Milling Коррекция радиуса фрезы вертикально к
направлении движения и вертикально к направлении
инструмента (трёхмерная коррекция радиуса с определением
ориентации инструмента). Снятие стружки осуществляется в
первой очереди с помощью боковой поверхности инструмента
Z
Y
X
P
T
NZ P
NX
NY
