236 6 Программирование: программирование контуров
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

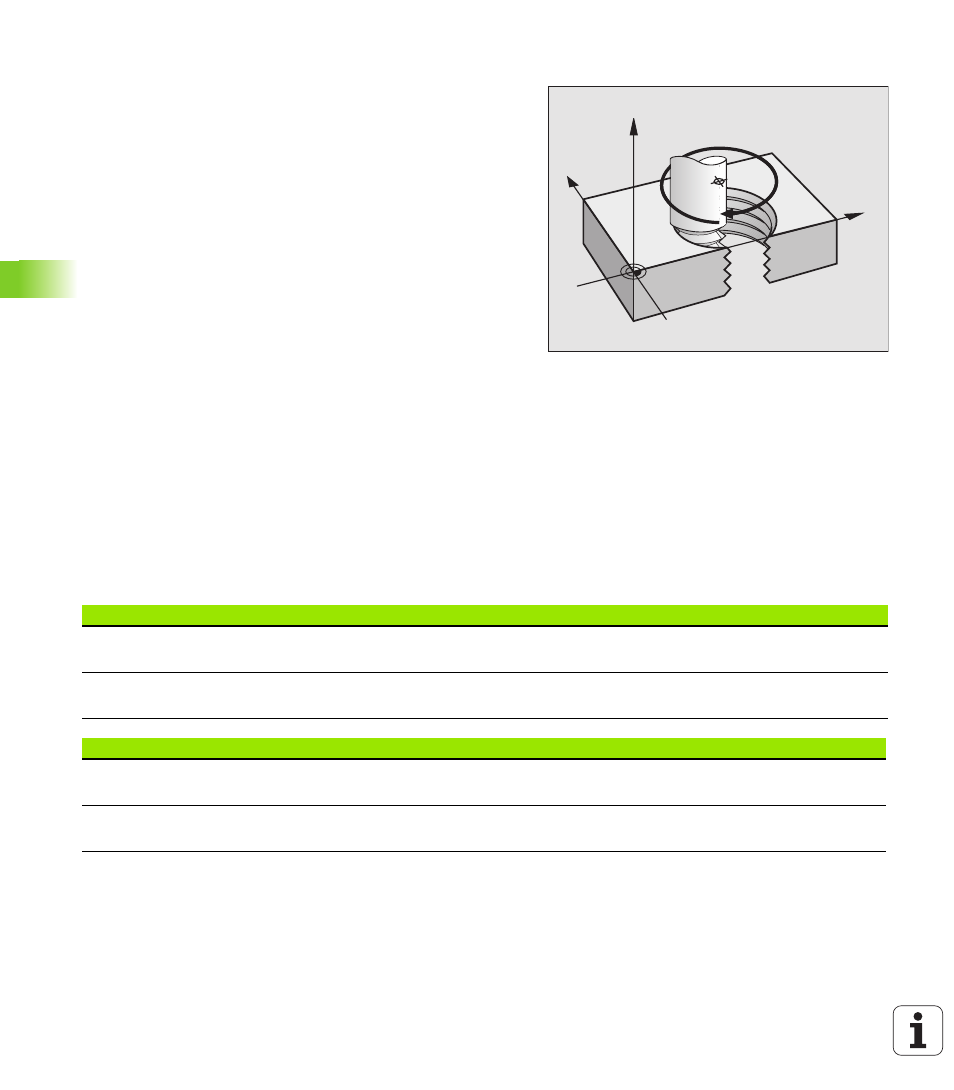

Винтовая линия (Helix)
Винтовая линия возникает из суперпозиции кругового движения и
пробегающего вертикально к нему движения прямой. Круговую
траекторию программируете на главной поверхности.
Движения по траектории для винтовой линии можете
программировать только с полярными координатами.
Применение
„ Внутренная и наружная резьба большого диаметра
„ Смазочные канавки
Расчёт винтовой линии
Для программирования Вам требуются инкрементные данные
общего угла, под которым инструмент перемещается по винтовой
линии и общей высоты винтовой линии.
Для расчёьа в направлении фрезерования снизу вверх действует:
Форма винтовой линии
Таблица указывает соотношение рабочего направления,
направления вращения и коррекции радиуса для определённых
форм траектории.
Количество витков n Витки резьбы + переполнение витков в
Начало и конец резьбы
Общая высота h Шаг резьбы P x количество витков n
Инкрементный
общий угол IPA
Количество витков x 360° + угол для
начала резьбы + угол для переполнения
витков
Начальная
координата Z
Шаг резьбы P x (витки резьбы +
переполнение резьбы в начале резьбы)
Y
X
Z
CC
Внутреняя резьба Направлениеобработки Направление вращения Коррекциярадиуса
правая
левая
Z+
Z+
DR+
DR–
RL
RR
правая
левая
Z–
Z–
DR–
DR+
RR
RL
Наружная (внешняя) резьба
правая
левая
Z+
Z+
DR+
DR–
RR
RL
правая
левая
Z–
Z–
DR–
DR+
RL
RR
