HEIDENHAIN iTNC 530 209
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории
Коррекция радиуса
Коррекция радиуса должна стоять в том предложении, с котором
наезжаете первый элемент контура. Коррекция радиуса не может
начинаться в предложении для круговой траектории.
Программируйте его раньше в предложении прямых (смотри
“Движения по траектории – прямоугольные координаты”,
страница 220) или в предложении подвода (APPR-предложение,
смотри “Наезд и отъезд от контура”, страница 211).
Предпозиционирование
Надо так предпозиционировать инструмент в начале программы
обработки, чтобы исключить повреждение инструмента и
загатовки.

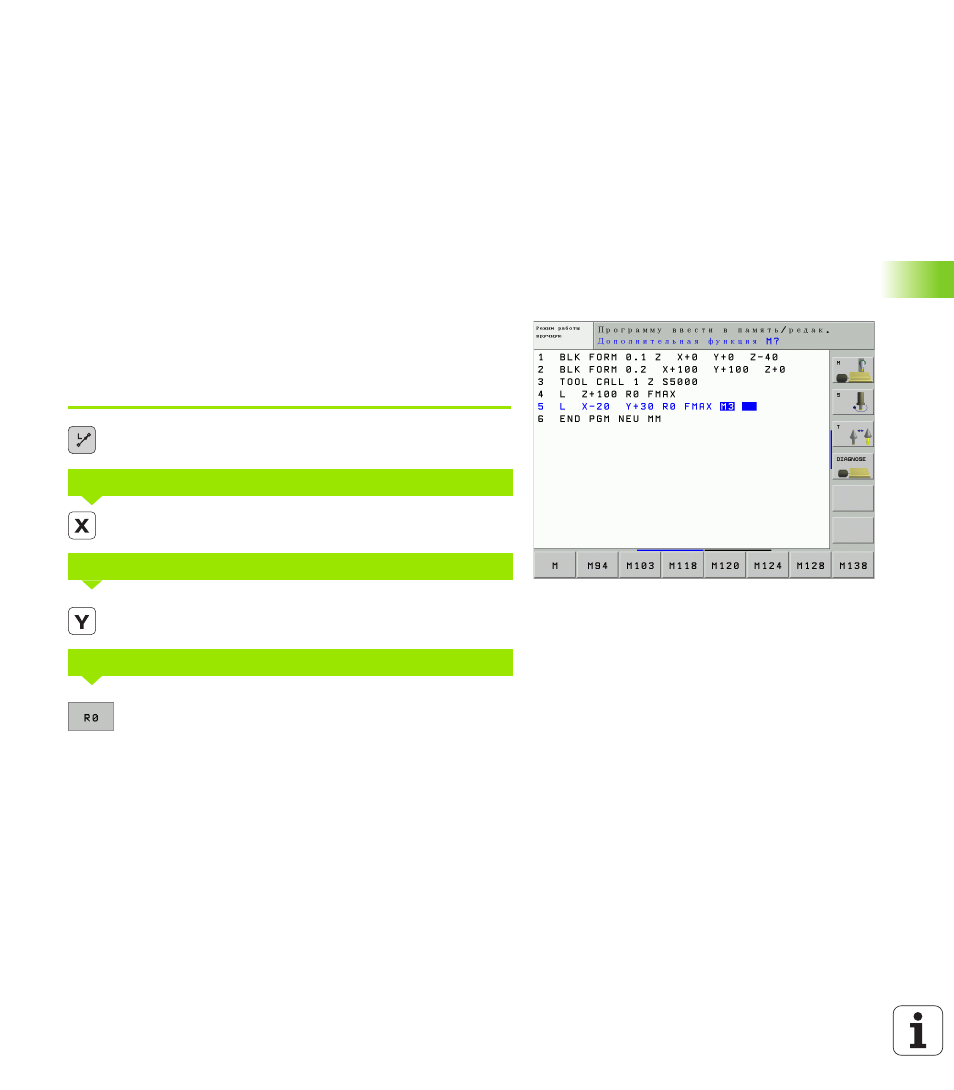

Запишите предложения программы с помощью клавиши
функции траектории.
Используя серые клавиши функции траектории открываете
диалог открытым текстом. УЧПУ запрашивает друг за другом все
данные и включает кадр программы в программу обработки.
Пример – программирование прямой.
Открыть диалог программирования: нпр.прямая
Ввести координаты конечной точки прямой, нпр. -
20 по X
Ввести координаты конечной точки прямой, нпр. -
30 по Y, нажимая клавишу ENT подтвердить
Выбор коррекции радиуса: нпр. Нажать Softkey
R0, инструмент перемещается без коррекции
КООРДИНАТЫ ?
КООРДИНАТЫ ?
КОРР.РАД.: RL/RR/БЕЗ КОРР:?
