422 8 Программирование: циклы
8.6 SL-
цик
л
ы ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ
(цикл 24)
УЧПУ перемещает инструмент по круговой траектории
тангенциально к подконтурам. Каждый подконтур очищается
отдельно.
8 Направление вращения? По часовой стрелке =
–1 Q9:
Направление обработки:
+1:Направление обработки по часовой стрелке:
–1:Вращение по часовой стрелке
8 Глубина подвода Q10 (инкрементно): Размер, на
который каждый раз инструмент подводится.
8 Подача подвода на глубину Q11: Подача
погружения
8 Подача очистки Q12: Подача фрезерования
8 Припуск на чистовую обработку со стороны
Q14 (инкрементно): Припуск для многократной
чистовой обработки; остаток очищается, если
введите Q14 = 0
Пример: ЧУ-блоки
61 CYCL DEF 24 ЧИСТОВАЯ ОБРАБОТКА НА
СТОРОНЕ
Q9=+1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
Q10=+5 ;ГЛУБИНА ПОДВОДА
Q11=100 ;ПОДАЧА НА ГЛУБИНУ
Q12=350 ;ПОДАЧА ПРОТЯГИВАНИЯ
Q14=+0 ;ПРИПУСК СТОРОНА

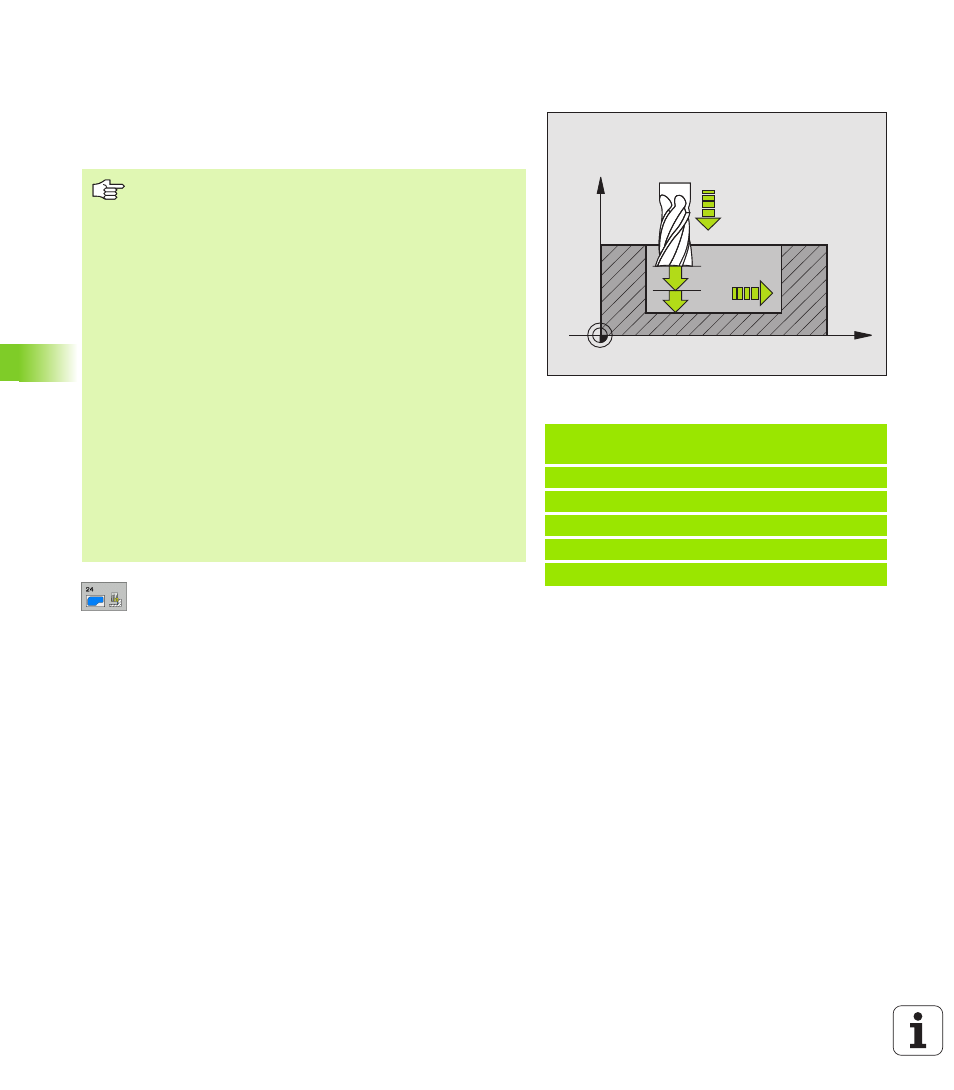

X
Z
Q11
Q12
Q10
Обратите внимание перед программированием
Сумма припуска на чистовую оброботку стороны (Q14)
и радиуса чистового инструмента должна быть меньше
суммы припуска на чистовую обработку стороны
(Q3,Zyklus 20) и радиуса протяжного инструмента.
Если отрабатываете цикл 24 без выполнения
протягивания с циклом 22, действует указанный вверху
расчёт так же; радиус протяжного инструмента имеет
значение “0”.
Можете использовать цикл 24 также для фрезерования
контура. Тогда следует
„ дефинировать фрезеруемый контур как отдельный
остров (без ограничения кармана) и
„ в цикле 20 ввести припуск на чистовую обработку
(Q3) больше, чем сумма из припуска на чистовую
обработку Q14 + радиус используемого инструмента
УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от условий
места в кармане и программированного в цикле 20
припуска.
