ACU-100 SATEL 7
Номер DIP-переключателя
1 2 3 4 5
Численное значение
(для переключателя в положении ON)
1 2 4 8 16
Таблица 3.
x -
неиспользуемый DIP-переключатель.
2.3
У
ПРАВЛЯЮЩИЕ ВХОДЫ
Если контроллер работает как модуль расширения с ПКП INTEGRA,
INTEGRA Plus
или VERSA, то необязательно знать принцип работы
управляющих входов, так как входы не нужно подключать к ПКП (вся
информация передается по шине).
На плате ACU-100 находятся 4 управляющих входа, предназначенных для управления
работой беспроводных устройств (извещателей, оповещателей и т.п.). Входы
контроллера могут быть запрограммированы как «нормально разомкнутые» (NO) или
«
нормально замкнутые» (NC). Смена состояния входа (замыкание или размыкание)
влияет на работу беспроводных устройств, которыми вход управляет (для каждого
беспроводного устройства, зарегистрированного в контроллере, следует указать вход,
который будет управлять его работой).
Число входов можно увеличить, добавляя к контроллеру модули расширения ACX-100.
Максимальное количество управляющих входов в системе ABAX – 24 (контроллер
+ 5
модулей ACX-100).
Для управления входами контроллера ACU-100 могут использоваться любые выходы
ПКП (OC, силовые, слаботочные, релейные). Если управление осуществляется
с помощью силового выхода ПКП производства SATEL, к входу контроллера
необходимо подключить резистор сопротивлением 1,1 кОм (cм.: Рис. 2).

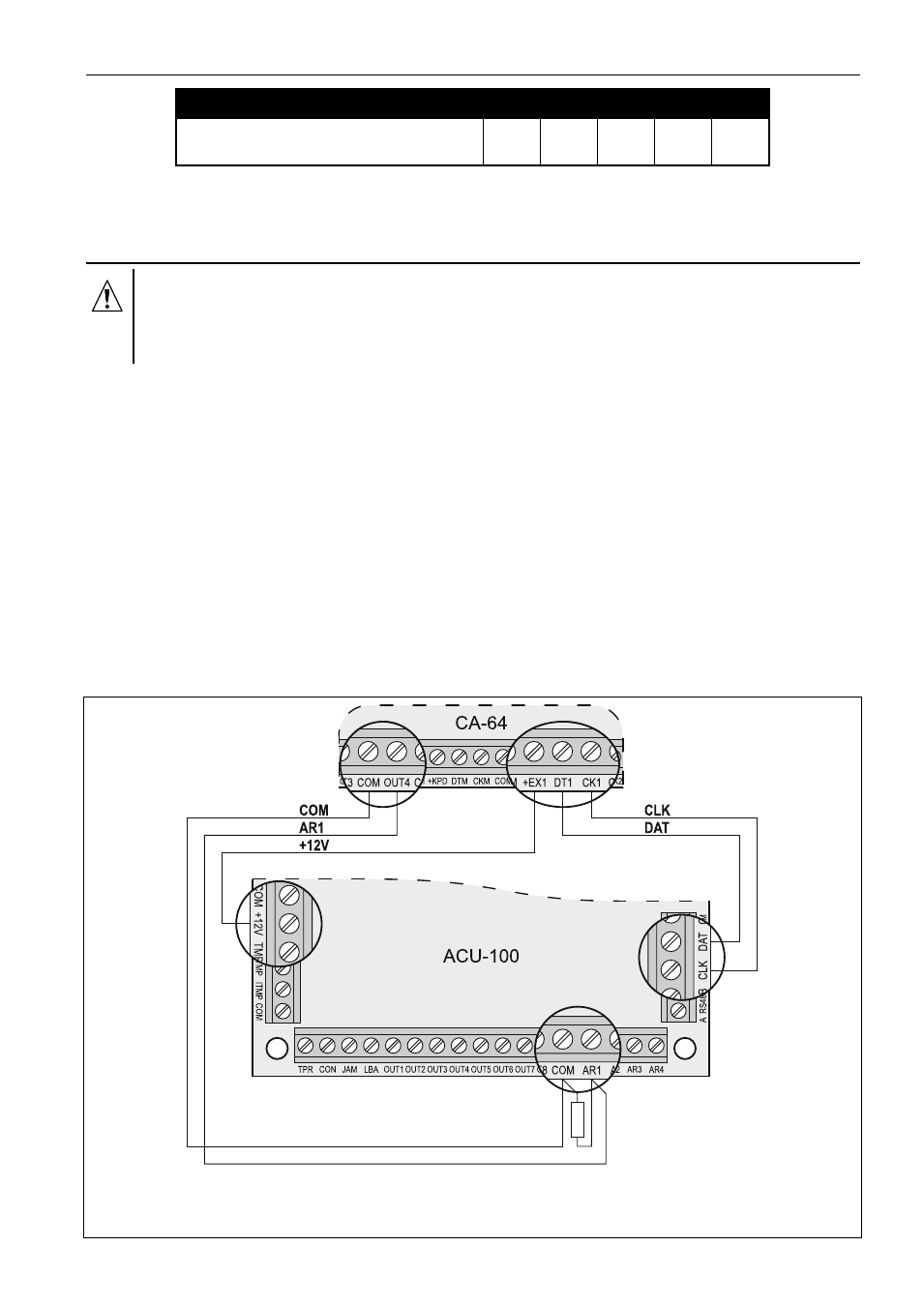

Рис. 2. Пример подключения силового выхода ПКП производства SATEL
к управляющему входу.
1,1 k
Ω
OUT4 –
обратная поляризация
(0
В в активном
состоянии)
AR1 –
тип NO
