Беспроводная система с двухсторонней связью ABAX
ACU-100
16

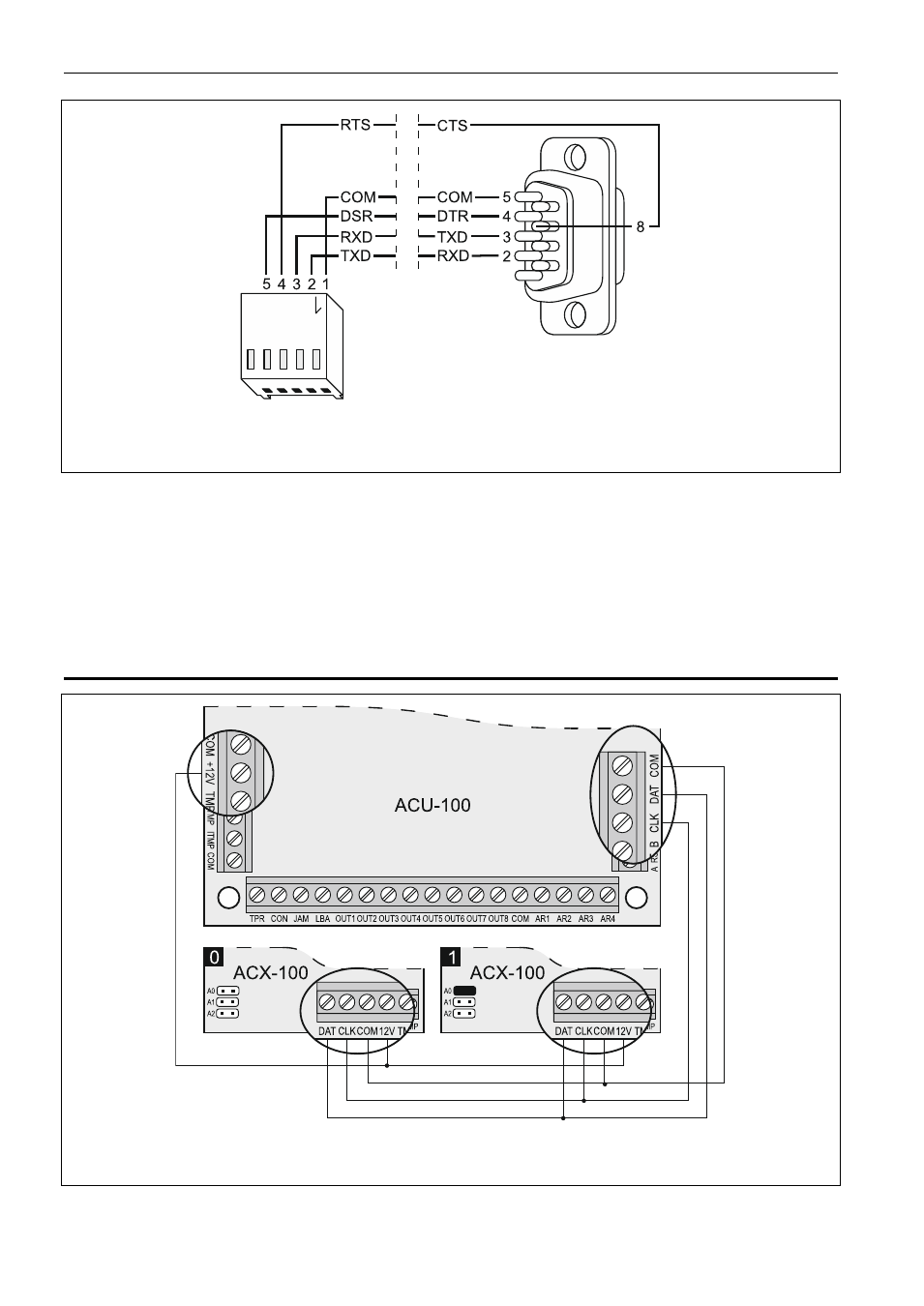

Рис. 5. Подключение ПК к последовательному порту ACU-100. С левой стороны вид
разъема PIN5. С правой – разъем типа «мама» DB-9 со стороны точек пайки.
Если после подключения порта RS-232 контроллера
к компьютеру программа
D
LOAD
10
не установит связь с контроллером, следует:
−
убедиться, что на DIP-переключателях контроллера выбрана опция настройки через
порт RS-232;
−
убедиться, что в программе D
LOAD
10
правильно выбран порт, через который
компьютер соединяется с контроллером;
−
проверить провода в кабеле, подключающем компьютер к контроллеру.
4.4
П
ОДКЛЮЧЕНИЕ МОДУЛЕЙ РАСШИРЕНИЯ ВХОДОВ
/
ВЫХОДОВ
ACX-100
Рис. 6. Пример подключения 2 модулей ACX-100 (адреса: 0 и 1) к контроллеру
ACU-100.
К коммуникационной шине контроллера ACU-100 можно подключить максимально
5
модулей расширения входов / выходов ACX-100.
Модули можно подключить
