контроллером 230 В AC (замыкание / размыкание электрической цепи) и т.д.
осуществляется с помощью входов контроллера ACU-100, которые должны быть
подключены к выходам ПКП.
Рис. 13. Пример установки DIP-переключателей.

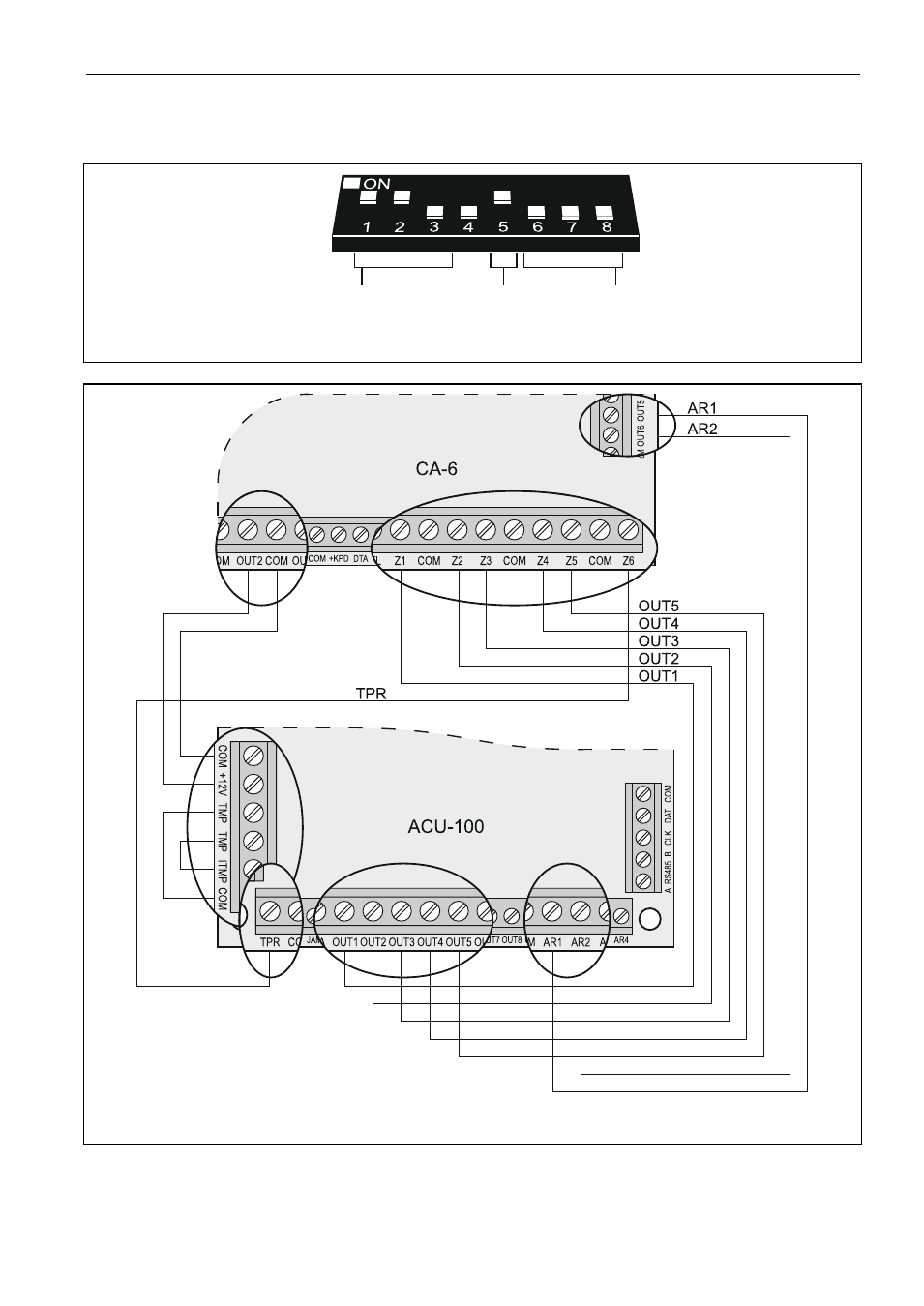

Рис. 14. Пример подключения контроллера ACU-100 к ПКП CA-6.
На примере, см. рис. 14, представлен ПКП CA-6 производства фирмы SATEL, однако
это может быть любой другой ПКП. Выходы контроллера OUT1 до OUT5 подключены,
соответственно, к зонам ПКП Z1 до Z5 (запрограммированным как тип NO). Выход TPR,
информирующий о саботаже беспроводных устройств и контроллера (клеммы TMP
программирование:
клавиатура
рабочий режим:
любой ПКП
число модулей ACX-100:
3
