ACU-100 SATEL 15

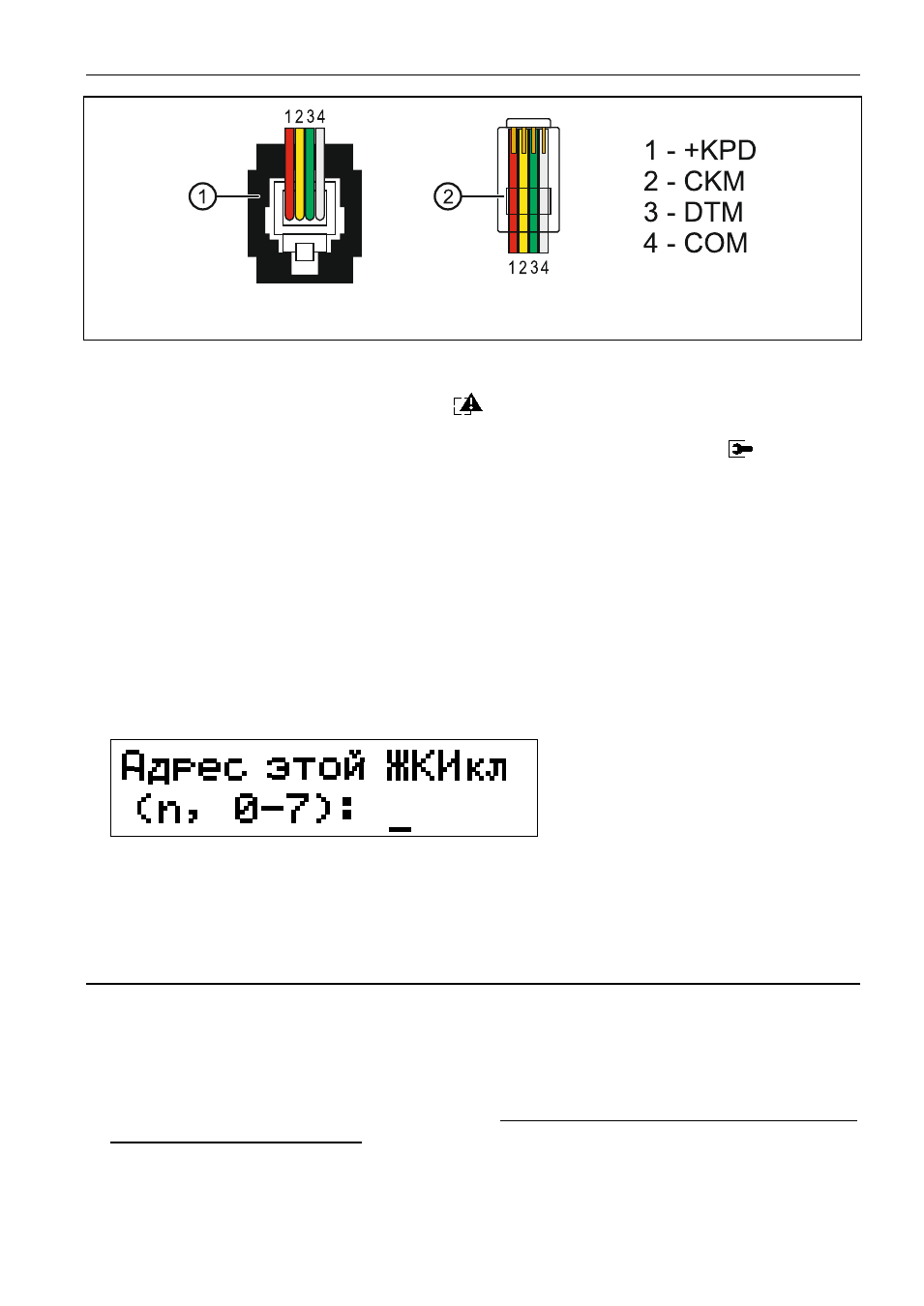

Рис. 3. Последовательность проводов в штекере, соединяющем ЖКИ-клавиатуру
с контроллером. 1 – вид штекера в разъеме. 2 – вид штекера со стороны штырьков.
При правильном соединении на дисплей клавиатуры выводится сообщение, в верхней
строке которого указаны: название устройства и информация о версии программы.
Включение на клавиатуре светодиода
[
АВАРИЯ], означает, что активен один
из функциональных выходов. С целью запуска сервисного режима следует ввести
сервисный код. Сервисный режим сигнализирует включение светодиода [СЕРВИС].
Если после подключения вышеупомянутое сообщение не появляется на дисплее,
то следует:
− проверить, что на DIP-переключателях контроллера выбрана опция программи-
рования с помощью ЖКИ-клавиатуры;
− проверить подключение проводов, соединяющих клавиатуру с контроллером;
− проверить, что на ЖКИ-клавиатуре установлен адрес 0.
Чтобы проверить и, при необходимости, изменить адрес клавиатуры, следует:
1.
Отключить питание клавиатуры +KPD и провода шины данных (CKM, DTM).
2.
Замкнуть клеммы CKM и DTM клавиатуры.
3.
Включить питание клавиатуры.
4.
На дисплее отобразится адрес клавиатуры:
Рис. 4. Программирование адреса клавиатуры
5.
При необходимости, сменить адрес на 0. Клавиатура подтверждает выполнение
функции четырьмя короткими и одним длинным звуковым сигналом.
6.
Подключить клавиатуру к контроллеру ACU-100, как описано выше (CKM, DTM).
4.3
П
ОДКЛЮЧЕНИЕ КОМПЬЮТЕРА К КОНТРОЛЛЕРУ
Подключение порта RS-232 контроллера к компьютеру следует выполнять согласно
рисунку (готовый кабель, выпускаемый фирмой SATEL, можно приобрести).
Примечания:
• Нельзя замыкать штырьки порта RS-232 или прикасаться к ним пальцами.
• Прежде чем подключить кабель, следует предварительно удалить
электростатический заряд, напр., прикоснувшись верхом ладони к заземленному
устройству (водопроводному крану, радиатору и пр.).
• Рекомендуется, чтобы кабель был сначала подключен к порту компьютера.
n=0...7,
текущий адрес
клавиатуры
