ACU-100 SATEL 29

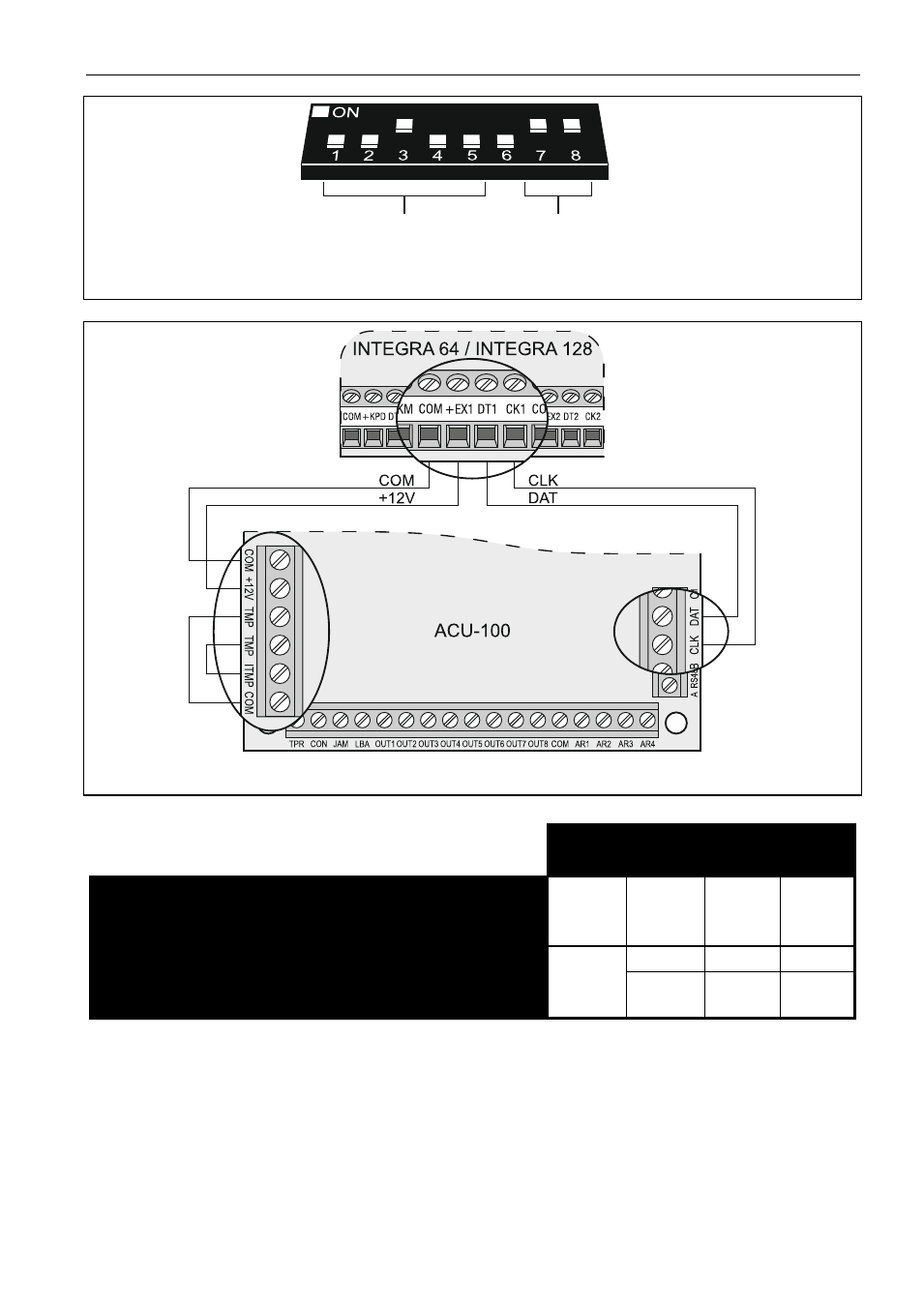

Рис. 7. Пример установки DIP-переключателей.
Рис. 8. Пример подключения контроллера ACU-100 к ПКП INTEGRA.
Клеммы контроллера ACU-100
COM +12V CLK DAT
Клеммы
ПКП
INTEGRA 24/INTEGRA 32 COM
+EX
или
AUX
CK DT
INTEGRA 64/INTEGRA 128/
INTEGRA 64 Plus/INTEGRA 128 Plus/
INTEGRA 256 Plus COM
+EX1 CK1 DT1
+EX2 CK2 DT2
Таблица 6.
После подключения ACU-100 к ПКП следует в ПКП включить функцию идентификации
модулей расширения. В ходе добавления или удаления беспроводных устройств
следует учитывать, что во время идентификации контроллера ПКП из серии INTEGRA /
INTEGRA Plus
регистрируют зоны и выходы группами по 8. Поэтому при регистрации
беспроводных устройств в системе важно, чтобы соблюдать непрерывность, т.е.
избегать пробелов в списке, уменьшающих впоследствии число зон, доступных в ПКП.
Например, если в контроллере сначала зарегистрированы 9 беспроводных устройств,
но потом позиция 7 удалена из списка, то ПКП назначит контроллеру 2x8 зон, хотя
режим работы:
ПКП INTEGRA / INTEGRA Plus
адрес:
4
