Беспроводная система с двухсторонней связью ABAX
ACU-100 32
входу контроллера AR1. Данный вход используется для переключения беспроводных
извещателей из пассивного в активное состояние и обратно. Слаботочный выход ПКП
OUT10 запрограммирован как тип 1: Т
РЕВОГА ВТОРЖЕНИЯ
и подключен к управляющему
входу контроллера AR2. Этот вход служит для включения беспроводного оповещателя.
В представленном примере информационные выходы контроллера (CON, JAM, LBA)
остались неподключенными. Их можно подключить к зонам ПКП, чтобы таким образом
получать информацию о проблемах, связанных с работой беспроводных устройств.
После подключения контроллера ACU-100 к ПКП следует запустить в ПКП функцию
идентификации модулей расширения.

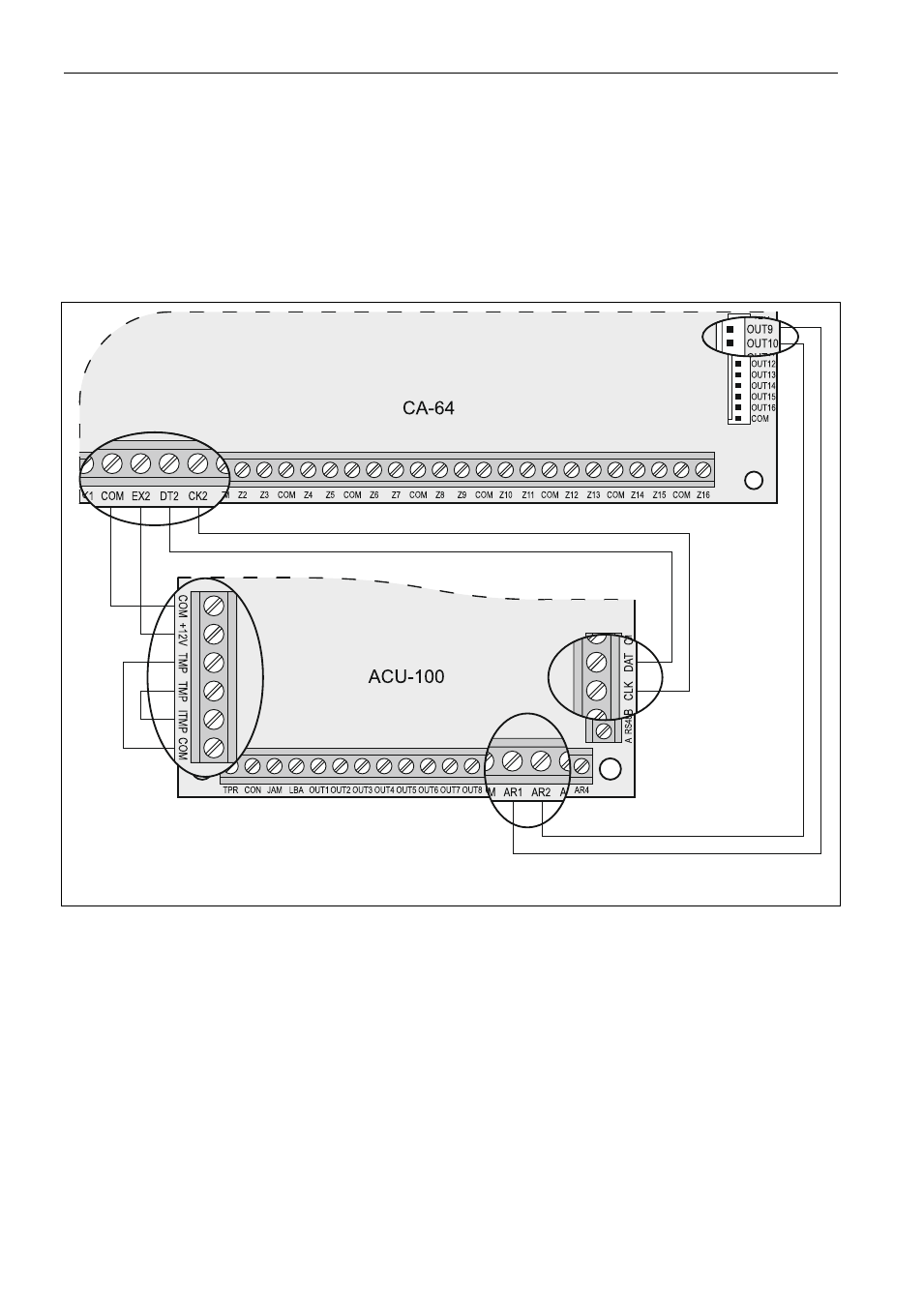

Рис. 10. Пример подключения контроллера ACU-100 к ПКП CA-64.
При совместной работе с ПКП CA-64 контроллер ACU-100 предоставляет до 48
беспроводных зон. Номера зон назначены беспроводным устройствам,
зарегистрированным в контроллере по следующему принципу:
номер зоны = 16 + номер беспроводного устройства в списке
Зоны в системе, которым назначены беспроводные устройства, могут быть
запрограммированы как:
– NC, NO
или EOL – в зависимости от типа устройства, зона будет сообщать
о нарушении извещателя, аварии питания и т.п.
– 2EOL/NC
или 2EOL/NO – в зависимости от типа устройства, зона будет сообщать
о нарушении извещателя, аварии питания и т.п., а дополнительно о саботаже.
Подключение контроллера к ПКП CA-64 исключает возможность подключения к нему
модулей расширения зон (CA-64 E, CA-64 EPS и CA-64 ADR) а также модулей
расширения зон и выходов CA-64 PP.
