запрограммировать как типа NO. Доступными остаются еще зоны ПКП от Z3 до Z8.
К ним можно подключить устройства с проводным управлением или очередные выходы
контроллера, и, соответственно, назначенные им беспроводные устройства.
Слаботочный выход OUT5 ПКП запрограммирован как выход типа 35: В
КЛЮЧЕНИЕ
ПИТАНИЯ ДЛЯ РЕЖИМА ОХРАНЫ
и подключен к управляющему входу контроллера AR1.
Данный вход переключает беспроводные извещатели из пассивного в активное
состояние и наоборот. Слаботочный выход OUT6 ПКП запрограммирован как выход
типа 01: Т
РЕВОГА ВТОРЖЕНИЯ
и подключен к управляющему входу контроллера AR2.
Этот вход включает беспроводной оповещатель. В представленном примере,
информационные выходы контроллера (TPR, CON, JAM, LBA) остались
неподключенными. Их можно подключить к зонам ПКП так, чтобы таким образом
получать информацию о проблемах, связанных с работой беспроводных устройств.

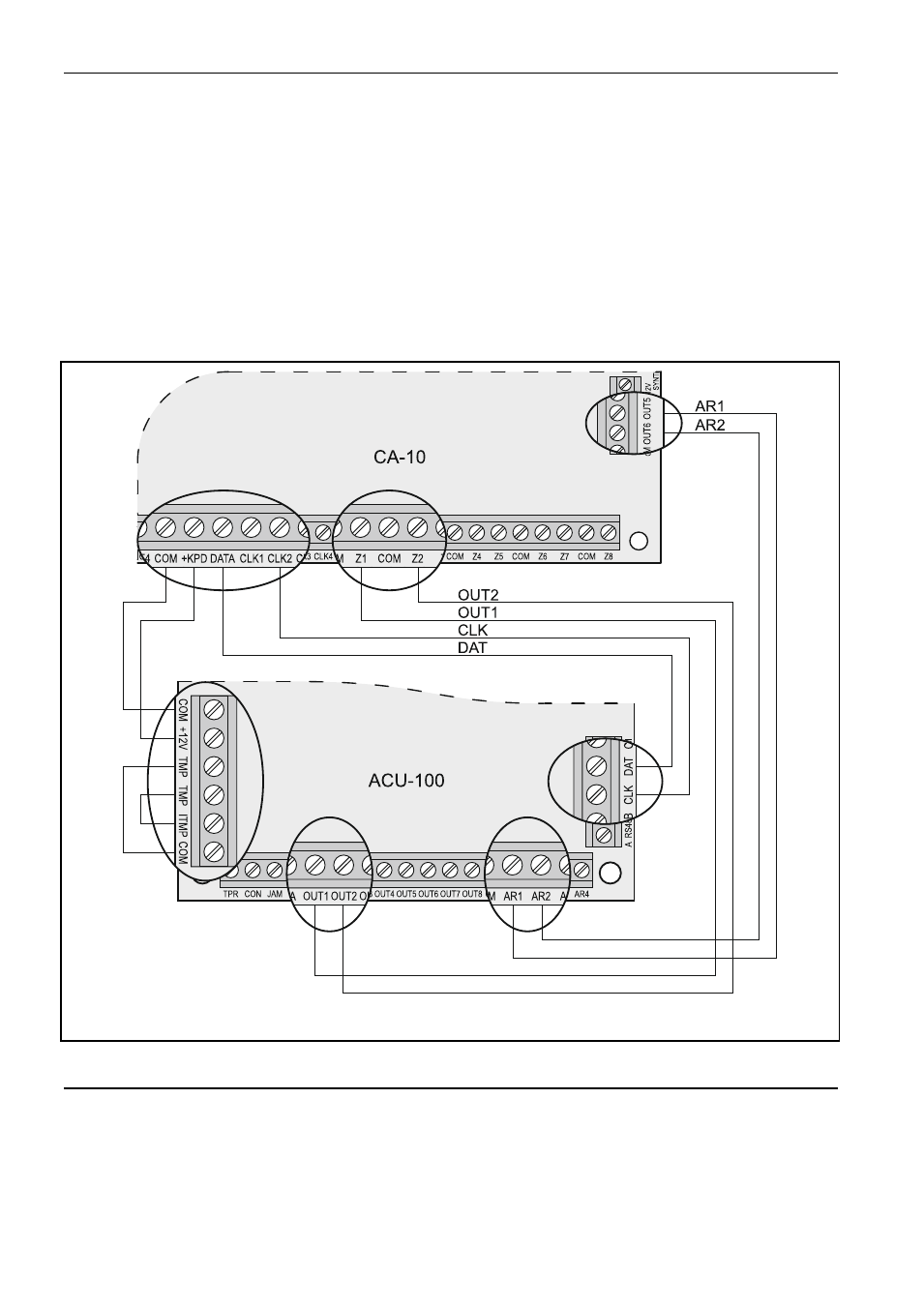

Рис. 12. Пример подключения контроллера ACU-100 к ПКП CA-10.
10.4
М
ОДУЛЬ БЕСПРОВОДНЫХ УСТРОЙСТВ [ ЛЮБОЙ
ПКП]
Установите на DIP-переключателях соответствующий режим работы ACU-100, число
подключенных к нему модулей ACX-100, а также способ программирования.
В указанной конфигурации связь с ПКП осуществляется с помощью выходов и входов
контроллера. Выходы контроллера, которым назначены беспроводные устройства,
следует подключить к зонам ПКП. Управление работой извещателей (переключение
в активное / пассивное состояние), оповещателей (включение сигнализации),
