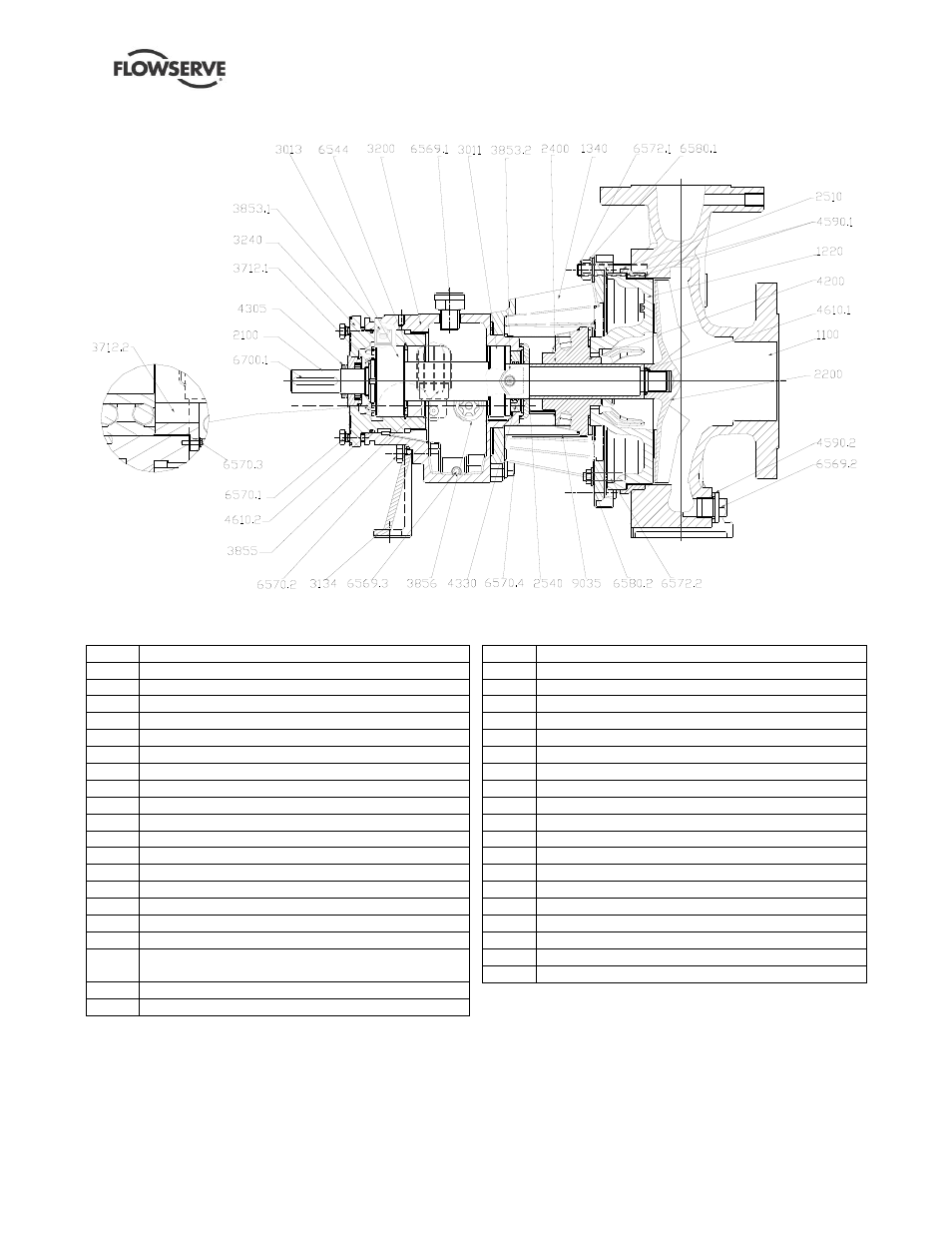

8.2.3 Насос с утопленным рабочим колесом. Вид в разрезе
OIL LEVEL
Чертеж из док. B731/2083
8.2.4 Перечень деталей насоса с утопленным рабочим колесом
Поз. Наименование
1100 Корпус насоса
1220 Крышка
1340 Переходник
2100 Вал
2200 Рабочее колесо
2400 Гильза
2510 Дистанцирующее кольцо
2540 Дефлектор (жидкости)
3011 Радиальный шарикоподшипник
3013 Упорный шарикоподшипник
3134 Опорная лапа
3200 Корпус подшипников
3240 Держатель подшипника
3712.1 Стопорная гайка подшипника
3712.2 Стопорная гайка подшипника
3853.1 Пресс-масленка (только для консистентной смазки) *
3853.2 Пресс-масленка (только для консистентной смазки) *
3855
Масленка постоянного уровня
(только насосы с масляной смазкой) *
3856 Маслоуказательное стекло
4200 Торцевое уплотнение
4305 Уплотнительное кольцо вала
4330 Кольцо лабиринтного уплотнения
4590.1 Прокладка
4590.2 Прокладка *
4610.1 Уплотнительное кольцо
4610.2 Уплотнительное кольцо
6544
Пружинное стопорное кольцо
6569.1 Заглушка (заливного штуцера)
6569.2 Заглушка *
6569.3 Заглушка (магнитная)
6570.1 Винт
6570.2 Винт
6570.3 Винт
6570.4 Винт
6572.1 Шпилька
6572.2 Шпилька
6580.1 Гайка
6580.2 Гайка
6700.1 Шпонка
9035
Ограждение
* Стандартное исполнение
