Насос Durco Mark3 по стандарту ISO с опорами под корпусом
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ НА РУССКОМ ЯЗЫКЕ 26999939 04-14
Страница 15 из 52 flowserve.com
c) Трубопровод на всасывании должен иметь постоянный уклон
в сторону насоса.
d) Участок трубопровода, примыкающий к насосу, должен иметь
диаметр, равный диаметру всасывающего патрубка насоса, а
длина прямого участка между фланцем всасывающего
патрубка и ближайшим к нему вгибом должна составлять не
менее двух диаметров трубопровода. При небольшом
антикавитационном запасе рекомендуется увеличить длину
прямого участка до 5 – 10 диаметров трубопровода.
(См. п. 10.3, [1]). Установленные на входе сетчатые фильтры
(если их установка требуется) должны иметь полезную
площадь фильтрации не менее чем в три раза большую
площади сечения всасывающего трубопровода.
e) Установка отсечного и обратного клапанов облегчит
обслуживание насоса.
f) Никогда не дросселируйте насос на его всасывающей
стороне и никогда не устанавливайте клапан
непосредственно на всасывающем патрубке насоса.
4.6.2.2 Всасывающий трубопровод самовсасывающих
насосов
a)
Подводящий трубопровод должен быть коротким,
герметичным и иметь минимальный возможный объем с
учетом подачи насоса для обеспечения возможности быстрой
заливки. При большом объеме всасывающего трубопровода
на его входном конце потребуется установить шаровой
клапан или заслонку.
b) Рекомендуется использовать всасывающий трубопровод,
имеющий диаметр не больше диаметра всасывающего
патрубка насоса или диаметр, обеспечивающий скорость
жидкости 3 – 5 м/с (10 - 16 фут/с). Трубопровод должен иметь
уклон к всасывающему патрубку насоса.
с) Учитывайте располагаемый кавитационный запас, который
должен превышать требуемый кавитационный запас.
d) Длина прямого участка между фланцем всасывающего
патрубка насоса и ближайшим вгибом к нему всасывающего
трубопровода должна составлять не менее двух диаметров
трубопровода
e) Установка отсечного и обратного клапанов облегчит
обслуживание насоса.
f) Никогда не дросселируйте насос на его всасывающей
стороне и никогда не устанавливайте клапан
непосредственно на всасывающем патрубке насоса.
4.6.2.3 Фильтр на всасывании
В новой установке необходимо уделить должное внимание
предотвращению попаданию в насос грязи, окалины, брызг от
сварки и других посторонних материалов, поскольку это абсолютно
необходимо для защиты большого количества узких рабочих
зазоров от абразивных материалов, имеющихся в новых
трубопроводах.
Тщательно промойте всасывающий трубопровод перед установкой
фильтра и его подключением к насосу.
Фильтр на всасывании устанавливается на расстоянии от 5 до 20
диаметров трубопровода от всасывающего фланца насоса.
Отношение площади проходного сечения
фильтра к площадки проходного сечения всасывающего
патрубка насоса должно составлять не менее 3:1.

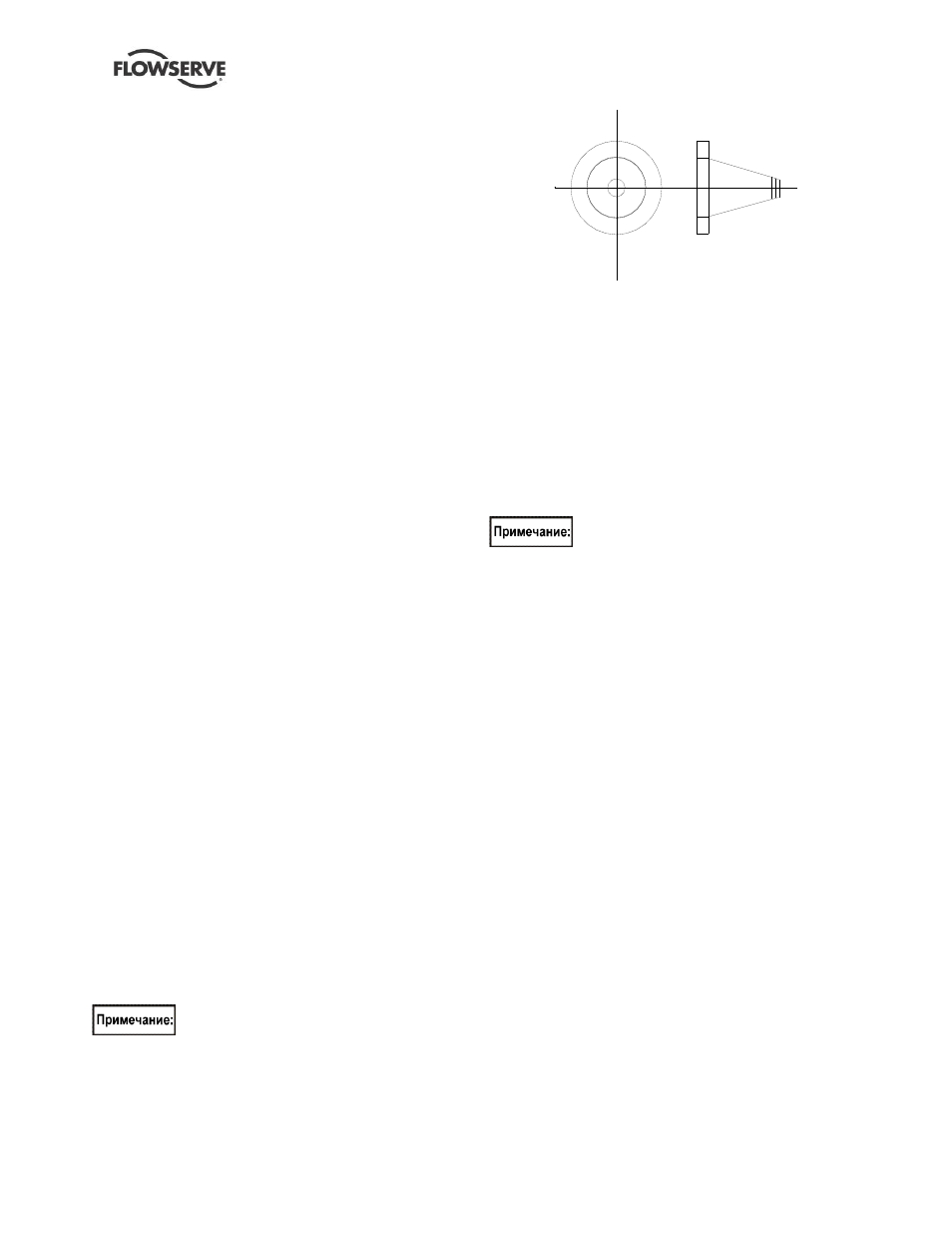

Конический фильтр на всасывании
FLOWSERVE рекомендует использовать на всасывании фильтр
конической формы из стального листа. Лист имеет отверстия
диаметром 1.6 мм (1/16"). Его размеры и толщина соответствуют
требуемому расходу. См. рис. 4.14.
Допускается использование фильтров других типов, отвечающих
приведенным выше требованиям.
Манометры должны быть подключены до и после сетки фильтра
для измерения перепада давления на ней.
При пуске внимательно следите за показаниями обоих манометров.
Увеличение разности их показаний свидетельствует о загрязнении
сетки грязью и окалиной. В этом момент остановите насос. Сетку
очистите и/или замените.
Установите трубную вставку в линии
всасывания, чтобы фильтр на всасывании можно было
устанавливать и снимать вместе с манометром между
фильтром и насосом.
4.6.3 Нагнетательный трубопровод
4.6.3.1 Нагнетательный трубопровод
несамовсасывающих насосов
a)
Для защиты насоса от значительного увеличения
противодавления и, следовательно, от обратного вращения
после останова в нагнетательном трубопроводе
устанавливается обратный клапан.
b) Установка отсечного клапана облегчит обслуживание.
4.6.3.2 Нагнетательный трубопровод самовсасывающих
насосов
a)
Для уменьшения потерь на трение и гидравлических шумов
рекомендуется использовать нагнетательный трубопровод на
один-два размера больше размера нагнетательного патрубка.
Скорость в нагнетательном трубопроводе, как правило, не
должна превышать 3 м/с (9 фут/с). Переходники должны
иметь угол раскрытия не более 9º.
b) Если в нагнетательном трубопроводе установлен обратный
клапан, то в этом случае необходимо установить линию
выпуска воздуха / продувки между нагнетательным
трубопроводом и приямком или емкостью, из которой
откачивается жидкость.
с) За исключением случаев, когда подача насоса регулируется
трубопроводной системой после насоса, в нагнетательном
трубопроводе должен быть установлен регулирующий
клапан.
