увеличивается в √3 раз, таким образом, эффективный коэффициент трансформации становится
меньше действительного. BE1-CDS240 автоматически компенсирует эту разницу, поэтому нет
необходимости вводить эффективный коэффициент трансформации.
Настройка токовых цепей может быть произведена с помощью BESTCOMS, или с помощью ЧМИ,
экран 6.3.1.2, \SETUP\PWR_S\CONN\CTP, или с помощью ASCII командного интерфейса, команды
SG-CTP.
Реле BE1-CDS240 имеет независимый токовый вход нейтрали. Для этого входа также необходимо
задавать коэффициент трансформации. Настройка может быть произведена с помощью
BESTCOMS
, ЧМИ экран 6.3.1.4, \SETUP\PWR_S\CONN\CTG, или с помощью ASCII командного
интерфейса, команды SG-CTG.

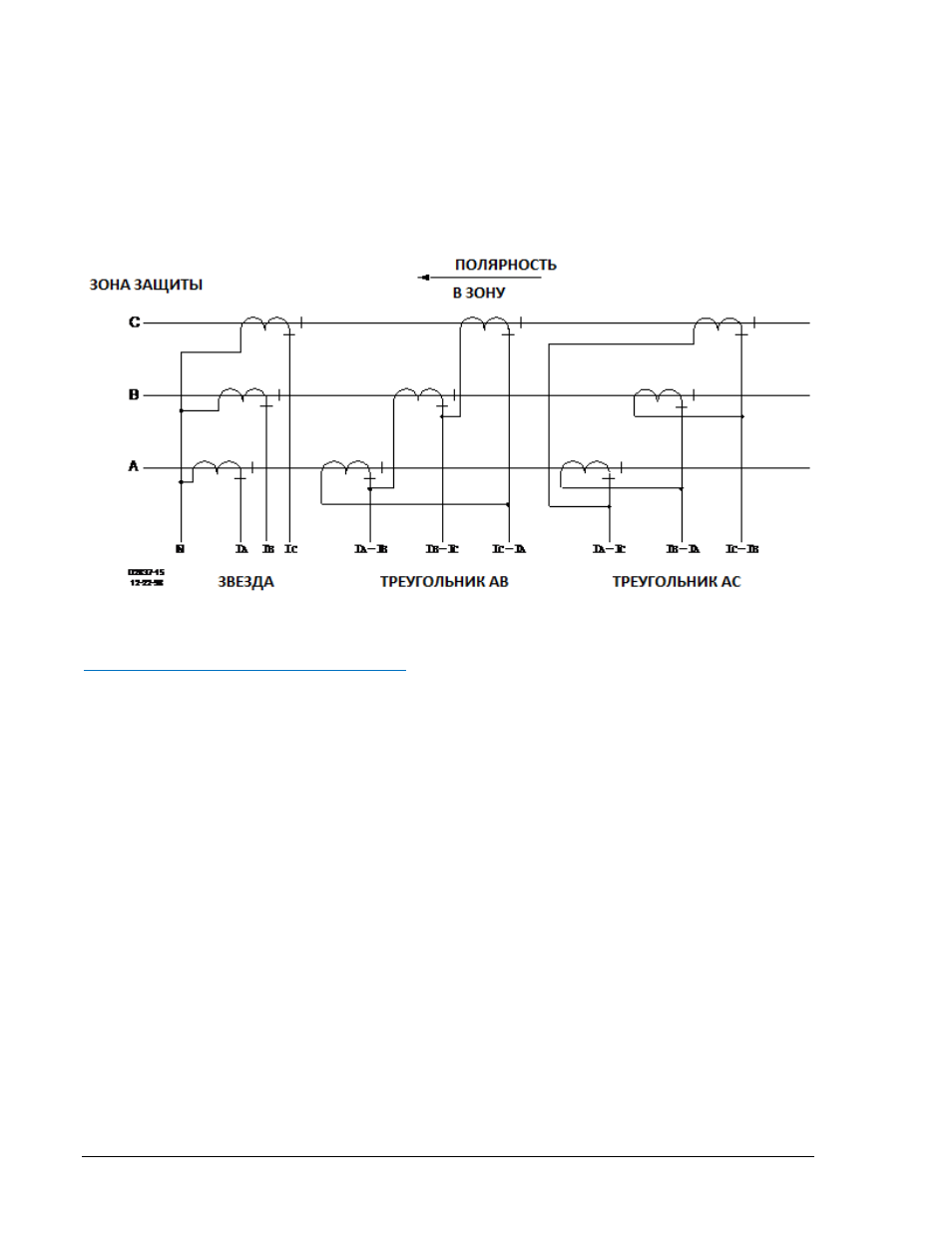

Рисунок 3-3.Соединение трансформатора тока
Настройка силового трансформатора
Для ввода данных по трансформатору необходимо выбрать экран Общие настройки (General
Operation).
Затем необходимо выбрать вкладку Настройка силового трансформатора
(Transformer Setup)
, рисунок 3-4.
3-8
BE1-CDS
240 Функции входов и выходов
9365273990 Вер M1
