Вкладка 13-3. Характеристика срабатывания при максимальном токе торможения -
продолжение
Во время проведения проверки и во время работы следующие выражения определяют, в какой
точке характеристики срабатывания работает реле: прямая минимальной уставки или кривая
характеристики срабатывания.
I торможения (сим. режим) > minpu x 





−1
100 /
1
наклон
в о.е.
I торможения (сим. режим) < minpu x 





−1
100 /
1
наклон
в о.е.
Пример (ток повышается):
Примечание: Для упрощения приводится описание работы для двух входов. Данные принципы
работы применимы для трехобмоточного или четырехобмоточного реле.
TAP 1 = 2.00 Minpu = 0.30
TAP 2 = 3.80
наклон = 15%
Ток входа 1 в симметричном режиме = 3 о.е. (6 А)
Ток входа 2 в симметричном режиме = 3 о.е. (11.40 А)
Медленно повышаем значение тока входа 1 при постоянном токе входа 2. Таким образом,
максимальным током торможения будет ток входа 1.
I торможения (сим. режим) = 3 > 0.3






− 1
15 . 0
1
= 1.70
о.е.
Затем,
I
1trip
= I
1balance
/(1-(
100
наклон
)) = 3/(1-0.85) = 3.53
о.е. (смотрите рисунок)

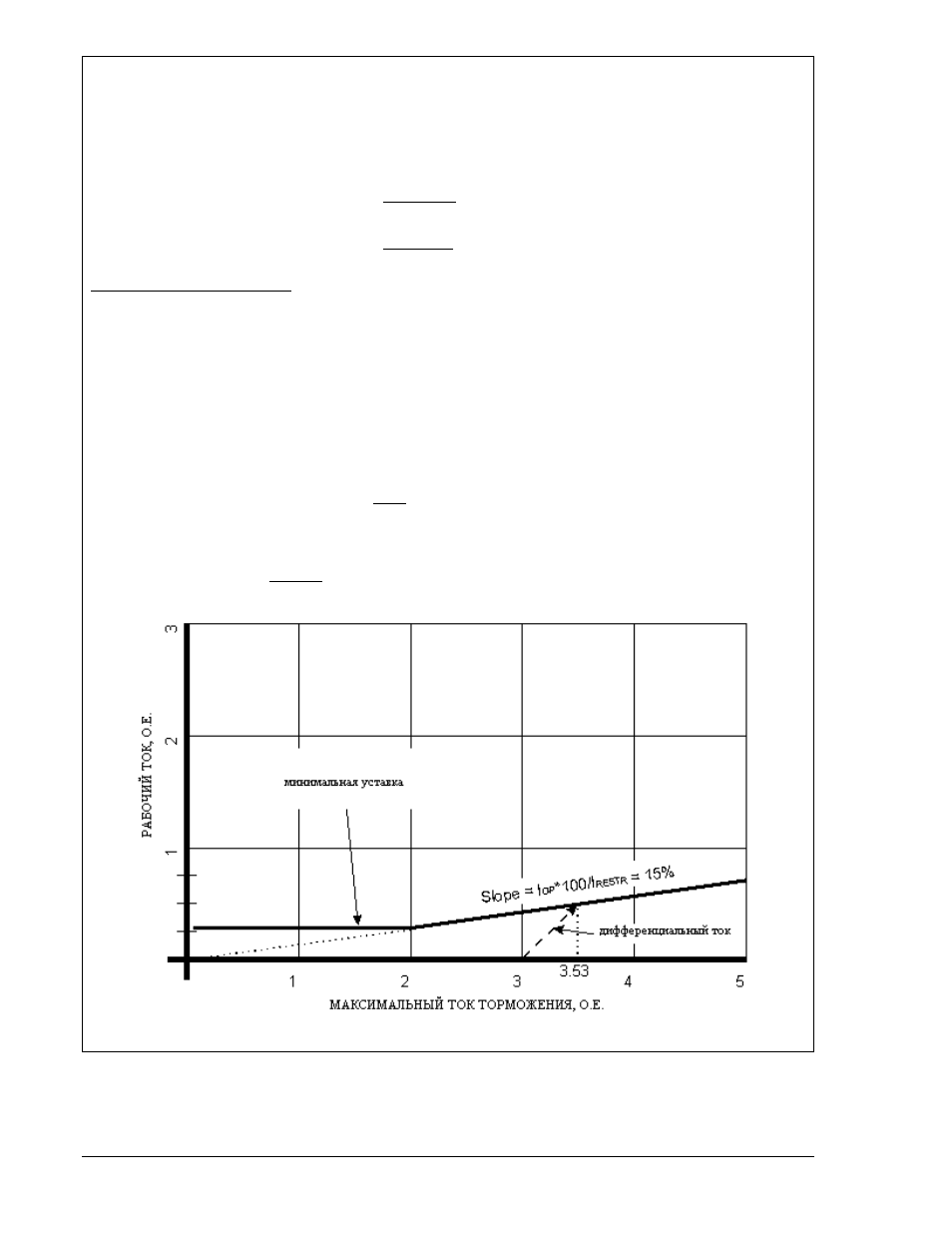

Примет характеристики максимального тока торможения
