Примечание 3. Коэффициент насыщения ТТ
Вторичный ток ТТ, протекающий в цепи реле, всегда меньше вторичного тока идеального ТТ CTI
S,
ideal
.
Вторичный ток идеального ТТ I
S I
=I
P
/CTR
снижается из-за тока хх. Это показано на рисунке D-7.

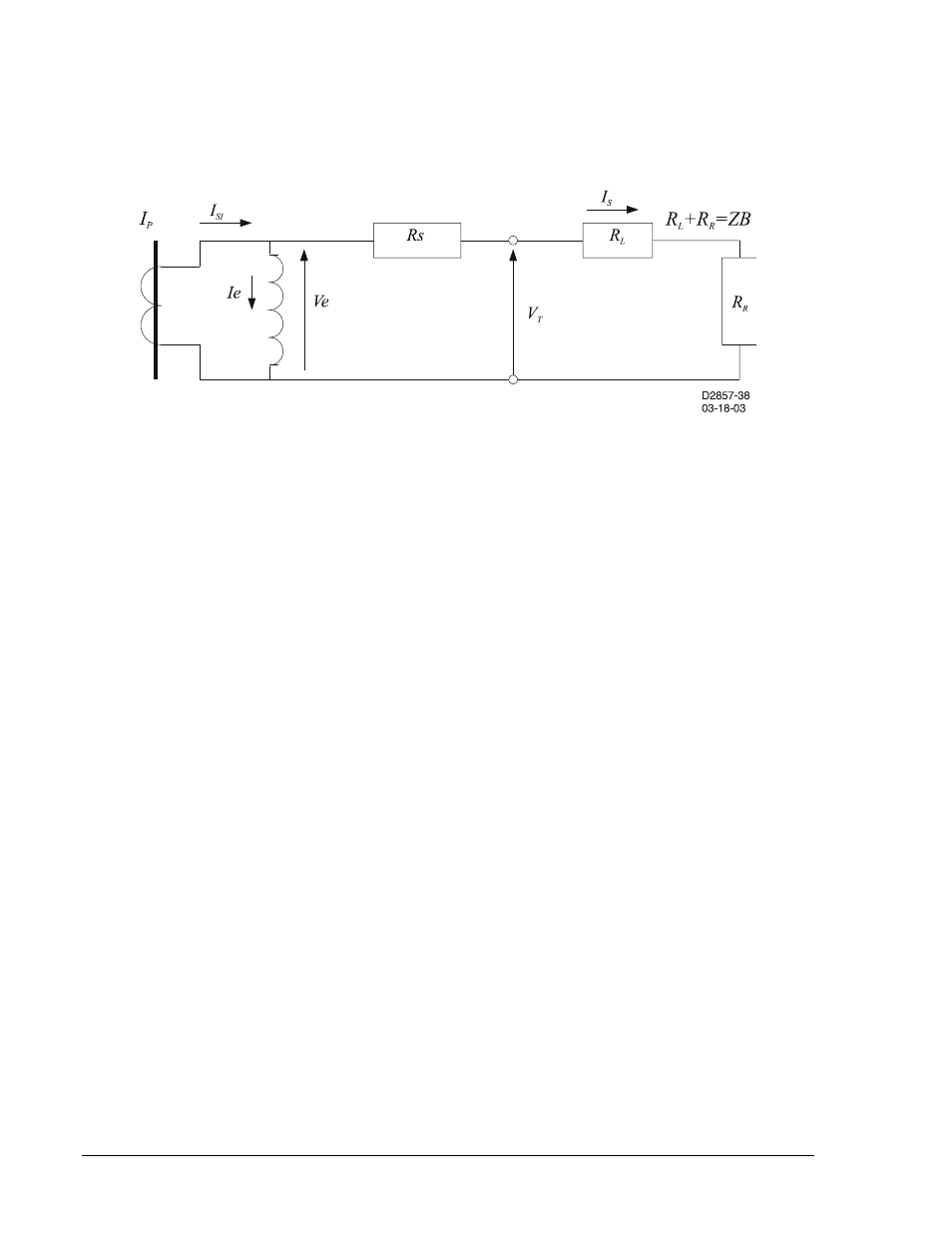

Рисунок D-7. Схема замещения ТТ
Трансформатор тока, используемый в релейной защите, считаются пригодным, если поправочный
коэффициент ТТ равен или меньше 10%. Погрешность коэффициента трансформации
определяется согласно стандарту C57.13-1993, Раздел 8.1.10 как I
e
/I
s
.
Данный критерий
представлен в классе точности, который определяется следующим образом: в установившемся
режиме (симметричный ток) ток хх должен быть меньше, чем 10 А при токе стандартной нагрузки
реле 100 А. Конечно, ни один ТТ не имеет нагрузку, равную стандартной. Данное определение
главным образом говорит производителям как спроектировать ТТ, и переходит в определение
насыщения ТТ при другой нагрузке и другом значении тока. Другим и более эффективным методом
определения получения соответствующего вторичного тока ТТ является:
• Определение возможности воспроизведения напряжения ТТ без сильного насыщения ТТ,
• Напряжение I ⋅
R
ТТ (приблизительно равное напряжению I
⋅
Z )
будет наблюдаться даже в
самых худших условиях короткого замыкания, где R включает в себя сопротивление всей
обмотки ТТ, включая внутреннее сопротивление ТТ, сопротивление одного вывода ТТ
Два метода определения возможности воспроизведения напряжения переменного тока ТТ,
включают в себя:
1)
Изучение кривой насыщения ТТ, а затем выбор напряжения ТТ по кривой насыщения. Точки
кривой, которые могут быть рассмотрены, включают в себя:
a)
Напряжение перегиба кривой (обычно это напряжение при 45 градусах наклона на кривой
насыщения в логарифмическом масштабе по обеим осям).
b)
Напряжение в точке I
e
= 10A.
c)
Напряжение точки пересечения прямой части и части перенасыщения кривой насыщения.
2)
Сделать допущение, что напряжение ТТ равно классу точности ТТ. Данный метод является
удовлетворительным для большинства случаев.
После определения значении напряжения, который может быть трансформирован ТТ без большого
тока насыщения ТТ, определяется напряжение на всей обмотке ТТ, используя V = I * R. Затем
необходимо сравнить два полученных значения. Одно из полученных значений в данной точке
должен иметь малый коэффициент насыщения SF, для обеспечения относительной степени
сопротивления для переходного процесса насыщения ТТ. Обычно, это достигается при SF равном
или меньшем 0.5. Но при SF < 1/(КЗ X/R) будет гарантирована лучшая степень защиты при
переходном процессе.
Определение коэффициента насыщения по классу точности без учета R
S
На рисунке D-8 напряжение на зажимах ТТ прямо пропорционально вторичному току V
T
=Z
B
* I
S
,где
Z
B
–
полное сопротивление нагрузки ТТ. Напряжение на зажимах ТТ (V
T
)
соответствует
максимальному току короткого замыкания (I
F
).
Данное напряжение меньше допустимого
D-24 BE1-CDS240
