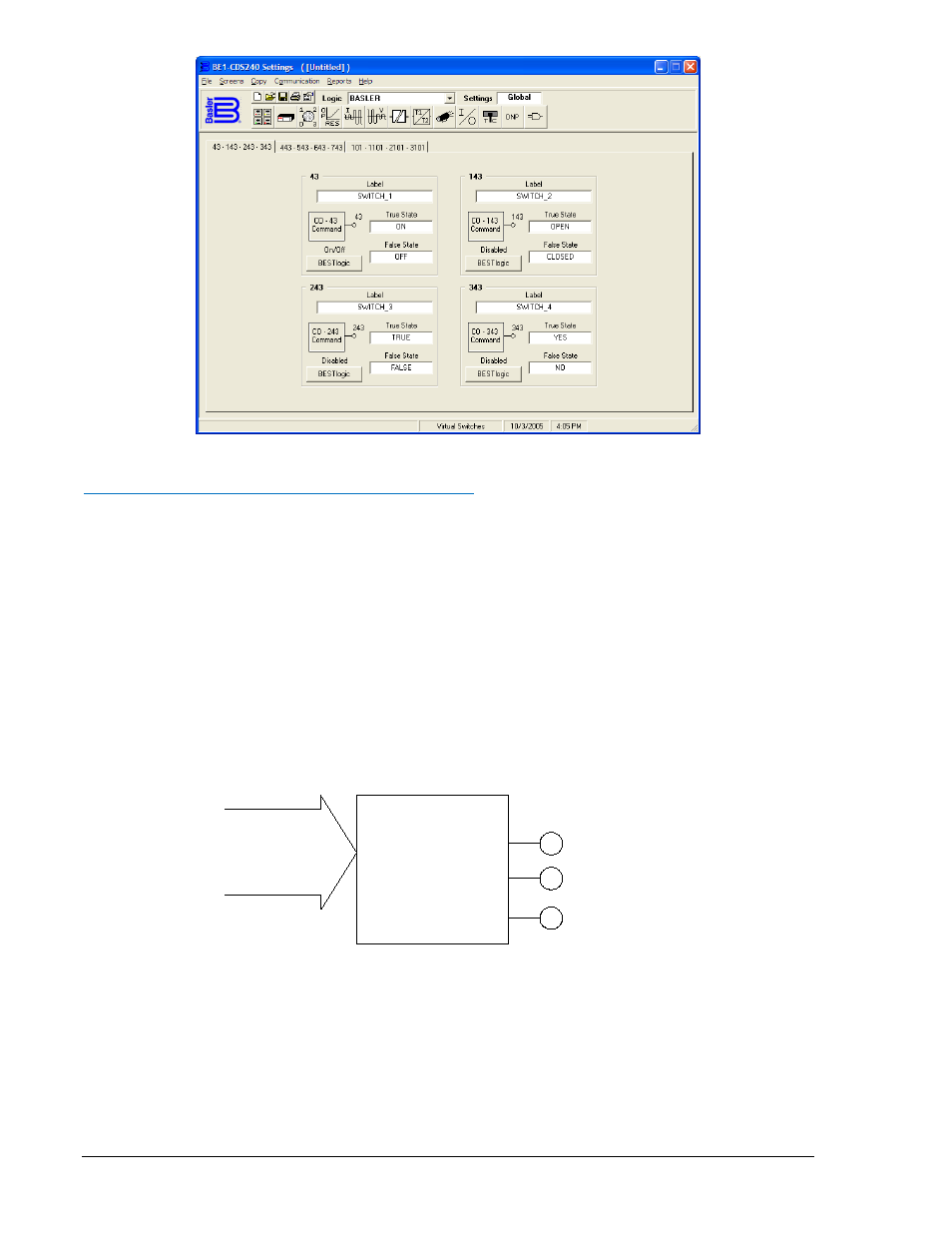

Рисунок 4-66. Экран Виртуальные переключатели, 43 – 143 – 243 – 343
Получение состояния виртуальных контактов
Состояние виртуальных контактов может быть получено посредством экрана 1.4.3, \STAT\OPER\43
ЧМИ передней панели или посредством коммуникационного порта с использованием команды RG-
STAT
. Также состояние каждой логической переменной может быть получено через экран
Измерение (Metering) BESTCOMS. В разделе 6 Функции Отчетов и Сигнализации приведена
более подробная информация.
Экраны 2.1.1 - 2.1.8 обеспечивают управление виртуальными контактами и могут отображать их
текущее состояние. ASCII-команда СО-х43 возвращает состояние каждого выбранного
виртуального контакта в режиме чтения.
Виртуальный контакт выключателя 101
Виртуальный контакт выключателя 101 (показан на рисунке 4-67) обеспечивает ручное управление
выключателем без использования физического выключателя или промежуточных реле. Возможно
как местное, так и удаленное управление. Реле BE1-CDS240 обеспечивает 4 виртуальных
контакта выключателя: 101, 1101, 2101, 3101.
Режимы:
0 - отключено
1 - включено
Виртуальный
контакт
управления
выключателем
101
Сигнал выключения
(101Т)
Сигнал включения
(101С)
Сигнал последнего
состояния (101SC)
Рисунок 4-67. Виртуальный контакт выключателя
Управляющий виртуальный контакт эмулирует обычное управление выключателем с функциями
замыкания, кратковременного замыкания и отключения (выход 101Т), кратковременного
замыкания, включения (выход 101С) и скользящего контакта (101SC). Выход скользящего контакта
сохраняет состояние последнего управляющего воздействия. На рисунке 4-68 показано состояние
101SC
по отношению к выходам 101Т и 101С.
При подаче управления на отключение виртуального контакта, выход 101Т произведет импульс
замыкания на 200 мс и выход 101SC перейдет в состояние логического 0. Когда на виртуальный
контакт будет подана команда на включение, на выходе 101SC появится импульс замыкания на
