Команда
Назначение
SG-TRIGGER=87RT, 7RPU,0
активизация целевого отчета 87RT
E
выход
Y
сохранение изменений
Шаг 3:
Передайте реле команды, приведенные в таблице 13-19, для настройки параметров
приведения тока.
Таблица 13-19. Команда S#-87
Команда
Назначение
A=
получение доступа
S#-TAP87=MANUAL,
5.00,5.00
установка TAP 1 = 5.00 и TAP 2 = 5.00.
E
выход
Y
сохранение изменений
Шаг 4:
Медленно повышайте ток фазы А, вход 1 пока контакты OUT1 не замкнутся. Реле
должно сработать при значении тока, равного минимальной уставке x TAP (рисунок 13-
14).

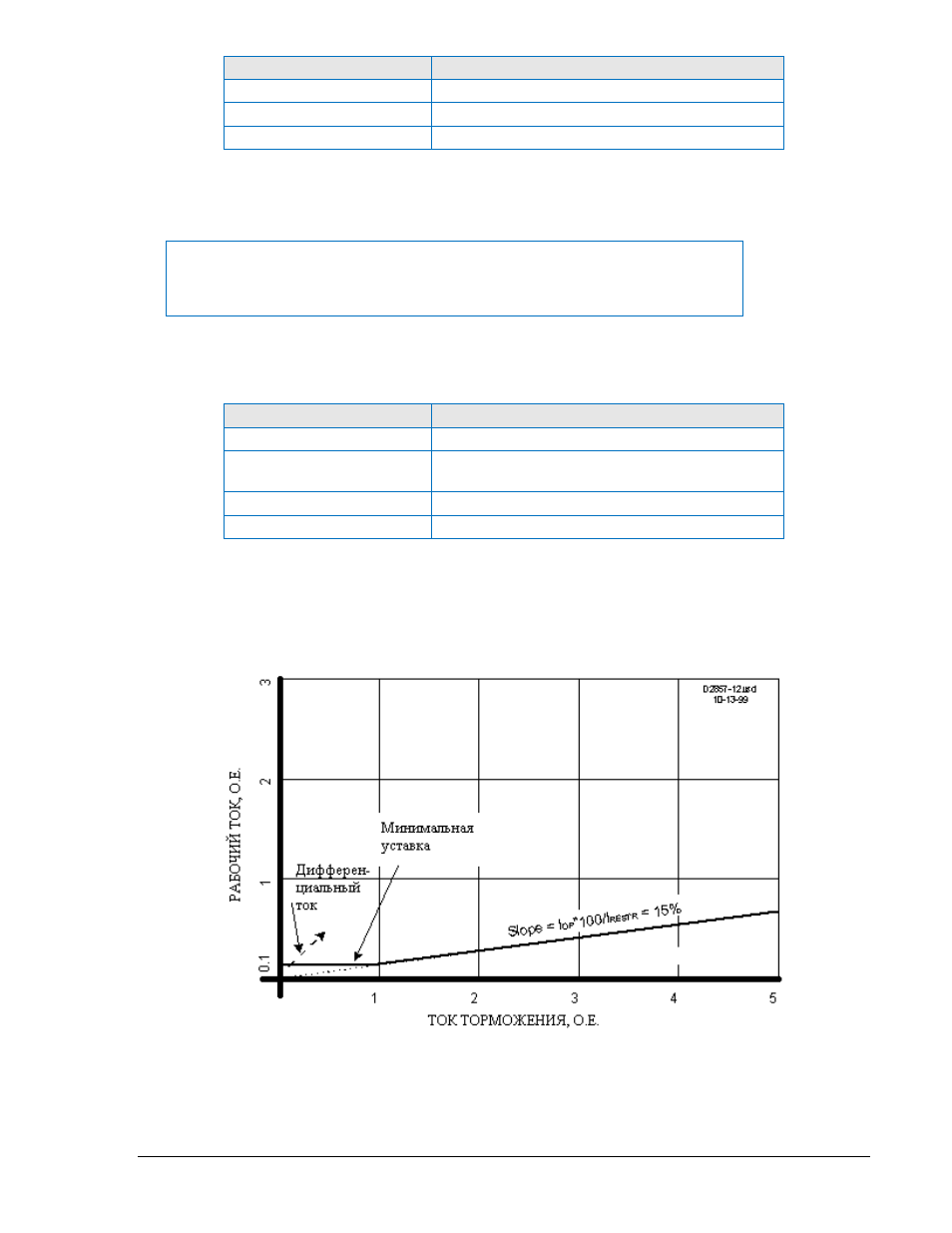

Рисунок 13-14. Характеристика минимальной уставки
Шаг 5:
Проверьте правильность установки минимальной уставки. Допустимая погрешность
приведена в таблице 13-20.
ПРИМЕЧАНИЕ
Настройки приведения тока, указанные в таблице 13-19, используются для
входа 5 А. Для входа 1 А необходимо заменить TAP 1 и TAP 2 на 1.0.
9365273990 Вер M1
BE1-CDS
240 Пуско-наладка
13-37
