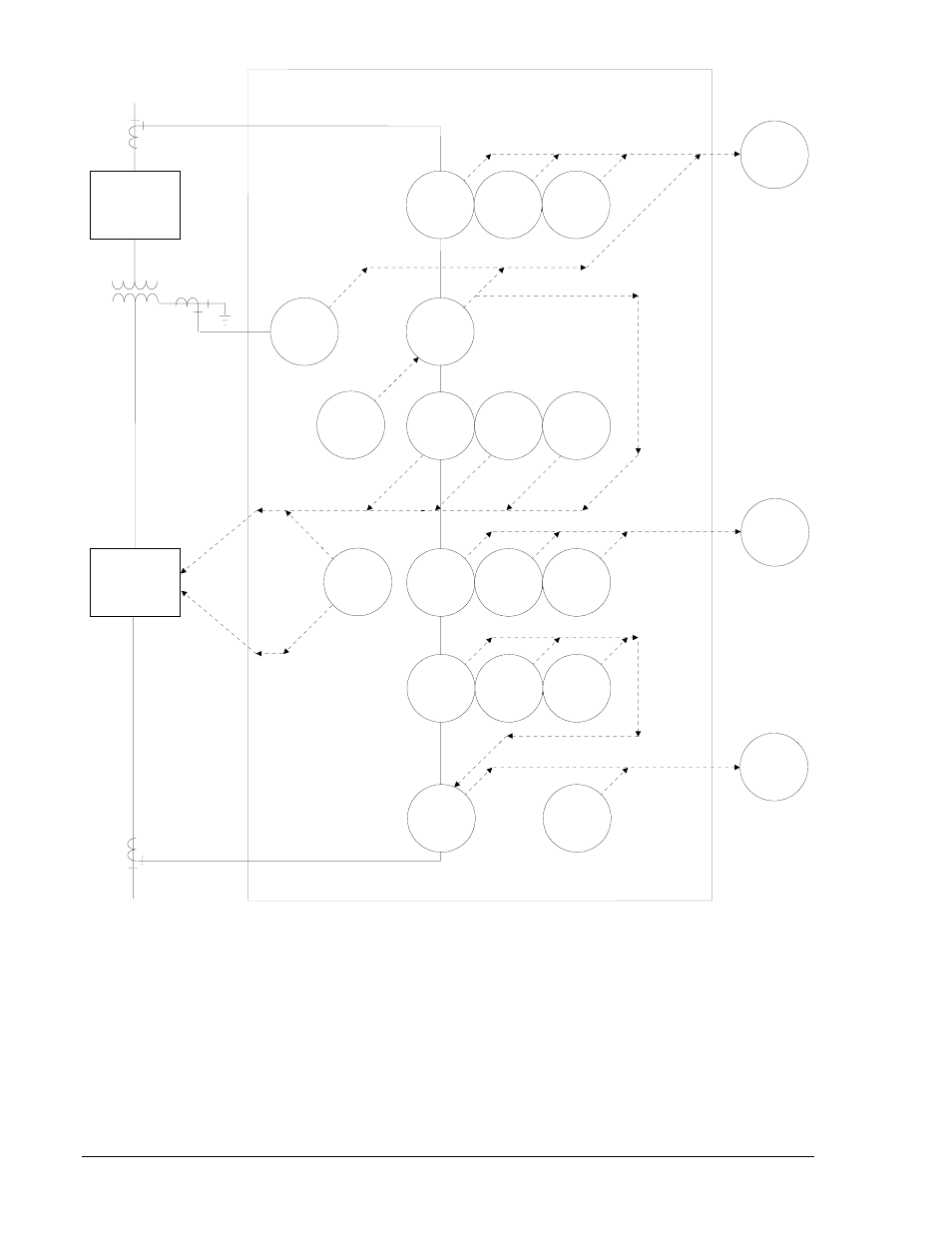

Рисунок 8-9. Однолинейная схема включения защиты
Элементы защиты
На рисунке 8-9 элементы 87 и 151 присоединены к входу 1 ТТ на высокой стороне
трансформатора, элементы 87 и 251 присоединены к входу 2 ТТ на низкой стороне
трансформатора. Элемент 51N соединяется с ТТ заземления обмотки. Независимый вход земли
(G
) является дополнительной опцией реле BE1-CDS240, поэтому должен быть задан при
необходимости. Параллельные ТТ внутри третичного треугольника (3Io) также могут
присоединяться к элементу 51N. Элементы 87, 51, 151, и 251 согласно логическим выражениям,
показанным в таблице 8-19, включены для обеспечения отключения через выходные контакты
реле BE1-CDS240.
52-1
Вход 1 ТТ
Out1
51N
87
ТТ входа земли
Вход 1 ТТ
Вход 2 ТТ
52-2
Замыкание
BE1-CDS240
D2850-28
02-26-03
Вход 2 ТТ
151P
151N
251P
251N
251Q
86T
43
Блокировка
Out2
250TP
250TN
86B
50TP
50TN
BF
Out3
86F
52-2
101
Размыкание
T
C
Out4
Out5
250TQ
50TQ
62
151Q
8-30
BE1-CDS
240 Применение системы
9365273990 Вер M1
