Страница 20
MW12CX/MW12C—Руководство пользователя
20
4
3
5
7
2
6
1
MW12CX
3
1
2
Переключатель POWER («Питание»)
Используйте этот переключатель, чтобы включить
микшер («ON») или перевести его в режим ожидания
(«STANDBY»).
Примите во внимание, что даже когда переключатель
питания находится в позиции «STANDBY», к микшеру
продолжает подаваться электричество. Если Вы плани-
руете не использовать микшер в течение длительного
периода времени, пожалуйста, убедитесь, что Вы отсо-
единили сетевой адаптер от сети питания.
Разъем для подключения сетевого адаптера
(«AC ADAPTOR IN»)
Подсоедините входящий в комплект сетевой адаптер к
этому разъему (стр. 6).
Разъем USB
Разъем предназначен для подключения к компьютеру
при помощи входящего в комплект кабеля. На соедине-
ние USB подается тот же сигнал, что и на разъемы «REC
OUT».
При подсоединении/отсоединении кабеля USB убе-
дитесь, что регулятор «2TR IN/USB» находится в самом
нижнем положении.
Приложение
Передняя и задняя панели

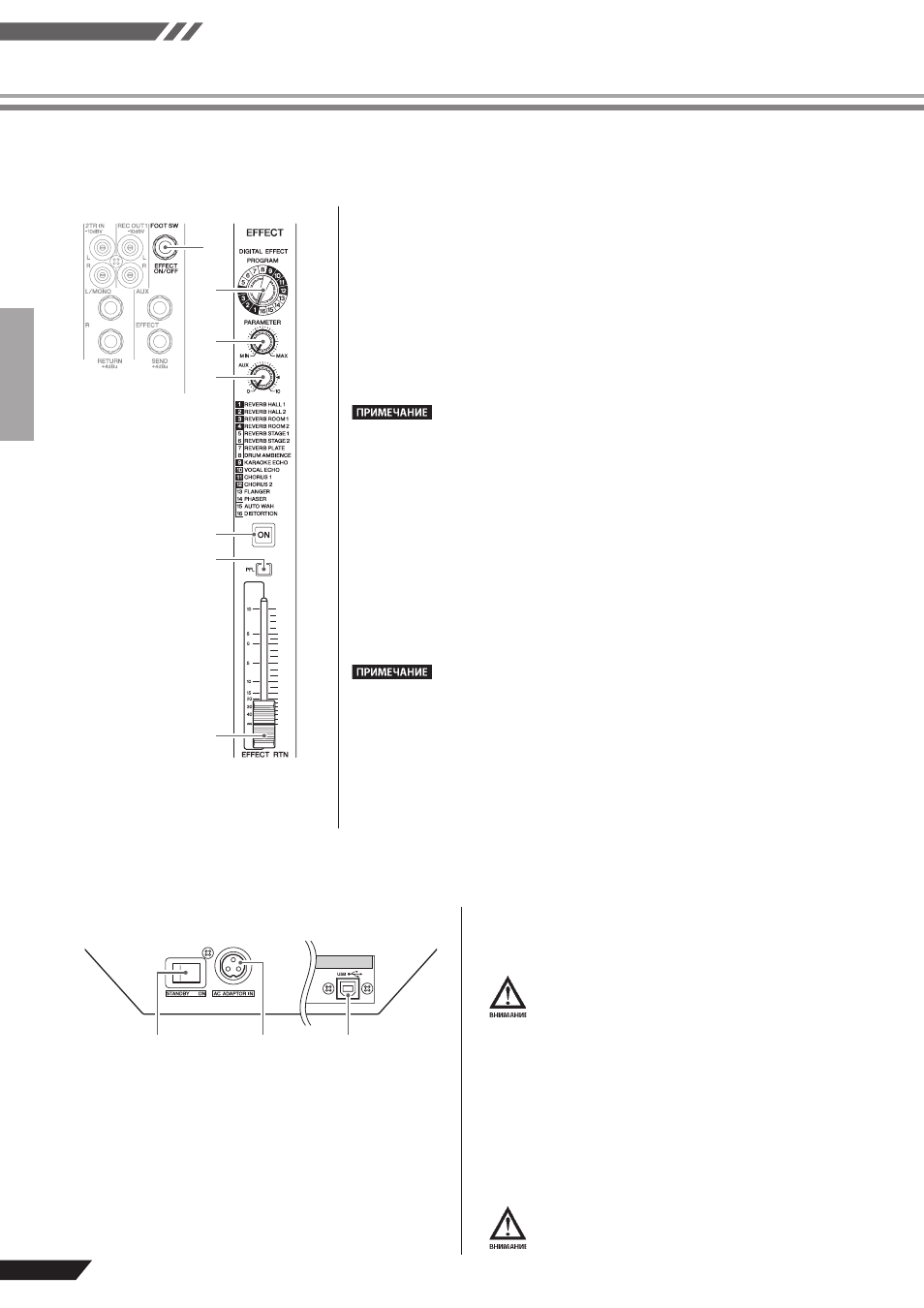

Цифровые эффекты
* Цифровые эффекты имеет только модель «MW12CX».
Задняя секция входа/выхода
Разъем «FOOT SWITCH» («Ножной переключатель»)
Ножной переключатель «Yamaha FC5» (продается отдельно) может быть
подключен к этому разъему и использоваться для включения/выключения
цифровых эффектов.
Ручка выбора программы («PROGRAM»)
Выберите один из 16 встроенных эффектов. Обратитесь к странице 21 для
подробной информации о встроенных эффектах.
Выбор параметров («PARAMETER»)
Регулирует параметры (глубину, скорость и т.п.) для выбранного эффекта.
Последнее значение, использовавшееся с каждым типом эффектов, сохраня-
ется.
Когда Вы выбираете другой тип эффекта, микшер автоматически восста-
навливает значения, которое было выбрано при прошлом использова-
нии этого эффекта (независимо от текущего положения ручки выбора
параметров («PARAMETER»)). Эти значения параметров сбрасываются при
отключении питания.
Регулирование AUX
Регулирует уровень сигнала, посылаемого от внутреннего устройства циф-
ровых эффектов на шину «AUX».
Регулятор «EFFECT RTN» не влияет на уровень сигнала, подаваемого на
шину «AUX».
Переключатель «Вкл/Выкл» («ON»)
Включает/выключает
встроенные
эффекты. Встроенный эффект применя-
ется, только если этот переключатель активирован (в этом случае он загора-
ется оранжевым светом).
Ножной переключатель «Yamaha FC5» (продается отдельно) может быть
использован для включения/выключения цифровых эффектов.
При включении питания микшера, переключатель «ON» загорается, а
встроенное устройство цифровых эффектов активизируется, по умолча-
нию.
Переключатель «PFL»
Активируйте этот переключатель для подачи сигнала эффектов на шину
«PFL».
Регулятор «EFFECT RTN»
Регулирует уровень сигнала, посылаемого от внутреннего устройства циф-
ровых эффектов на шину «STEREO».
