MW12CX
Разъем микрофонного входа (Каналы с 1 по 4,
5/6, 7/8)
Это сбалансированное соединение типа XLR для мик-
рофонов (1: Заземление; 2: «+»; 3: «–»).
Разъем линейного входа (Каналы с 1 по 4)
Это сбалансированное линейные соединение типа TRS
«джек» (Наконечник: «+»; Кольцо: «–»; Муфта: Заземление).
К этим разъемам вы можете подключать как сбаланси-
рованные, так и несбалансированные «джеки».
Разъем линейного входа (Каналы с 5/6 по 11/12)
Это несбалансированное линейные стерео соединение
типа «джек».
Разъем линейного входа (Каналы 9/10, 11/12)
Это несбалансированное стерео соединение типа RCA
«малый джек».
Там, где для канала доступен микрофонный вход
и линейный вход, или линейный вход и вход RCA
одновременно, вы можете использовать лишь один
из разъемов, но не оба одновременно. Пожалуйста,
делайте только по одному подключению для каждо-
го канала.
Разъем промежуточного соединения (Каналы
с 1 по 4)
Каждый из этих разъемов предоставляет промежу-
точную точку между эквалайзером и регулятором
уровня соответствующего моно канала (Каналы с 1 по
4). Разъемы промежуточного соединения идеально
подходят для подключения таких устройств, как графи-
ческий эквалайзер, компрессор или шумовой фильтр,
в соответствующие каналы. Для подключения исполь-
зуется соединение типа TRS «джек» (наконечник-коль-
цо-муфта), которое несет одновременно входящий и
исходящий сигнал (Наконечник: посыл/выход; Кольцо:
прием/вход; Муфта: Заземление).
Подключение внешнего устройства в разъем
промежуточного соединения требует специального
кабеля промежуточного соединения, как показано
на иллюстрации ниже (кабель промежуточного
соединения продается отдельно).
В ыходной сигнал промежуточного соединения – это
сигнал с обратной фазой. Это не должно вызывать
неполадок при подключении к устройству эффек-
тов, но при использовании других устройств может
возникнуть конфликт фаз. Сигнал с обратной фазой
может привести к ухудшению качества звука, или к
его полной потере.
Приложение

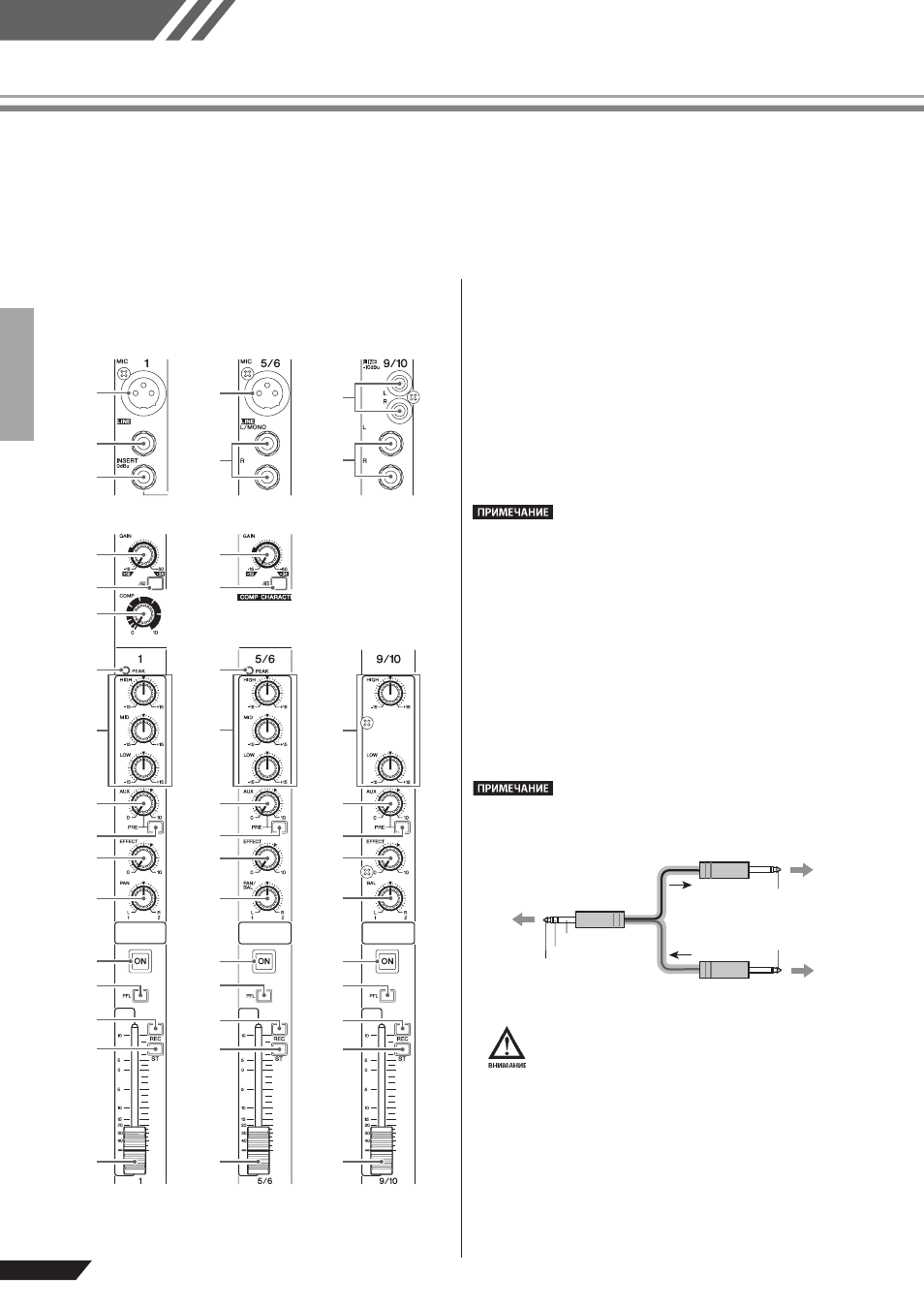

Передняя и задняя панели
Следующая информация применима как к модели MW12CX, так и к модели MW12C. В случае, где необ-
ходимо описать разные функции для каждой модели, функция для MW12CX будет описана первой, а
функция для MW12C – далее, в скобках: MW12CX (MW12C).
Секция управления каналами
Каналы с 1 по 4
(Моно)
Каналы с 5/6 по
7/8 (Стерео)
Каналы с 9/10 по
11/12 (Стерео)
Наконечник: Выход
Муфта (Заземление)
Кольцо: Вход
На входной разъем внешнего устройства
На разъем промежуточного
соединения
На входной разъем внешнего устройства
Наконечник: Выход
Наконечник: Вход
