44
Èíôîðìàöèÿ î ïýäàõ
Модуль TD-3 совместим со всеми пэдами, имитаторами большого барабана и другими устройства-
ми этого типа, выпускавшимися ранее фирмой Roland. Однако, могут возникать проблемы между
сигналами пдов и триггерными входами. Для вашей проверки, сравните список установок на стр.
45 с возможностями используемых вами пэдов.

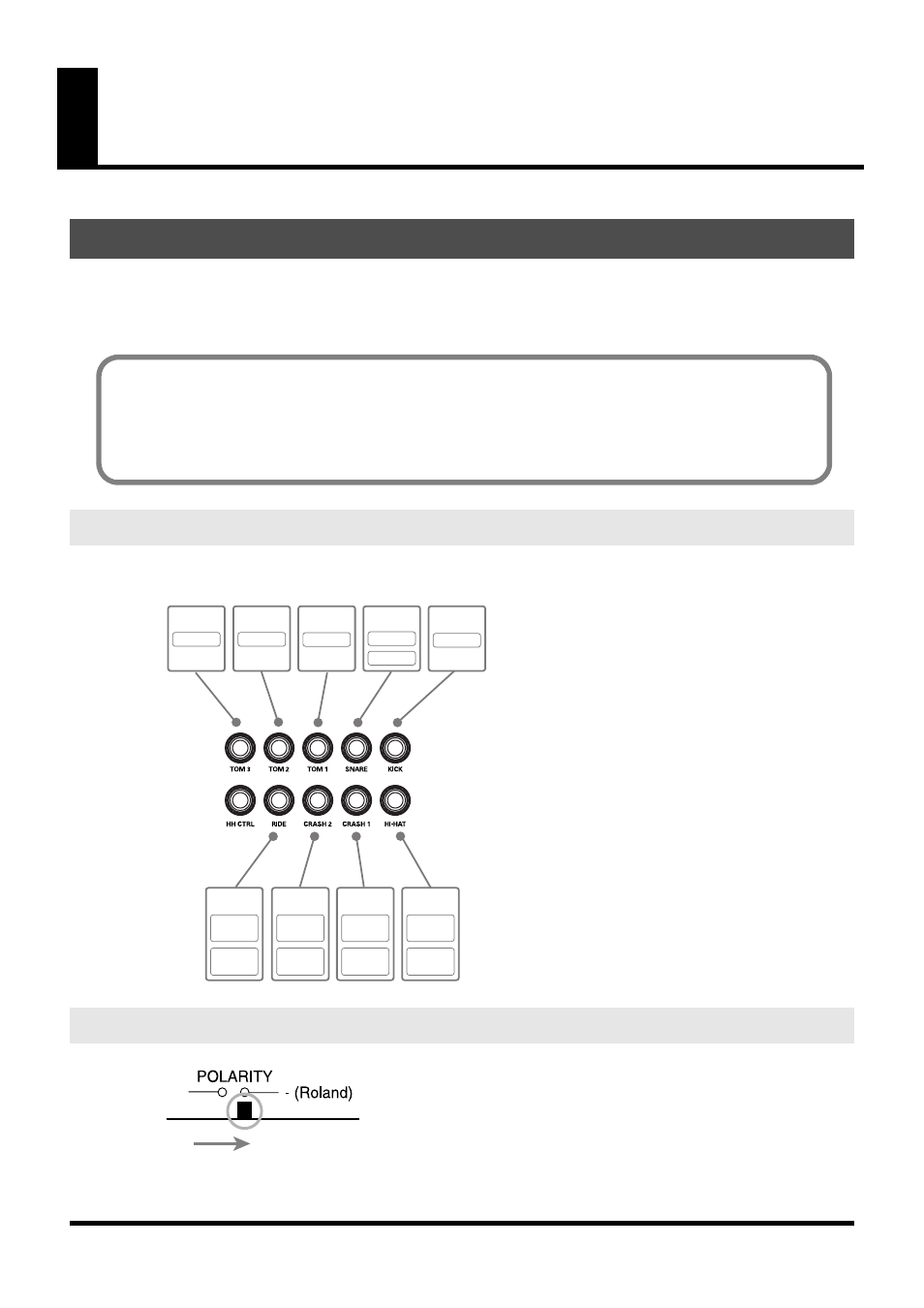

На данном рисунке показаны возможности триггерных входов по отработке звучания соответствующей
техники игры: Head/Rim (удар по телу или краю пэда) или только Head (удар только по телу пэда).
fig.P-011.e
fig.P-003
Если вы используете модели пэдов PD-7, PD-9 или KD-7, то переключатель полярности должен сто-
ять в положении "- (Roland)". Более детальная информация по этому вопросу дана в индивидуаль-
ных инструкциях по эксплуатации пэдов PD-7, PD-9 или KD-7.
Âõîäíûå òðèããåðû è èõ èñïîëüçîâàíèå
Функции триггерного входа
Переключатель полярности
Что такое триггер?
При ударе по пэду, волновая форма проигрывается модулем TD-3 (или каким-либо дру-
гим) при отработке сигнала, возникающего в результате вибрации пэда. Этот сигнал на-
зывается триггерным сигналом. Джеки входных триггеров модуля TD-3, расположенные
на задней панели, принимают эти сигналы от пэдов и на рабочей панели управления
загораются, соответствующие этим триггерам, индикаторы (стр. 9).
SNARE
HI-HAT
TOM 2
TOM 1
KICK
TOM 3
CRASH1
CRASH2
RIDE
Bow
(Head)
Edge
(Rim)
Bow
(Head)
Edge
(Rim)
Bow
(Head)
Edge
(Rim)
Bow
(Head)
Edge
(Rim)
Head
Head
Head
Head
Rim
Head
+
