Страница 10
10
Îïèñàíèå ïàíåëåé

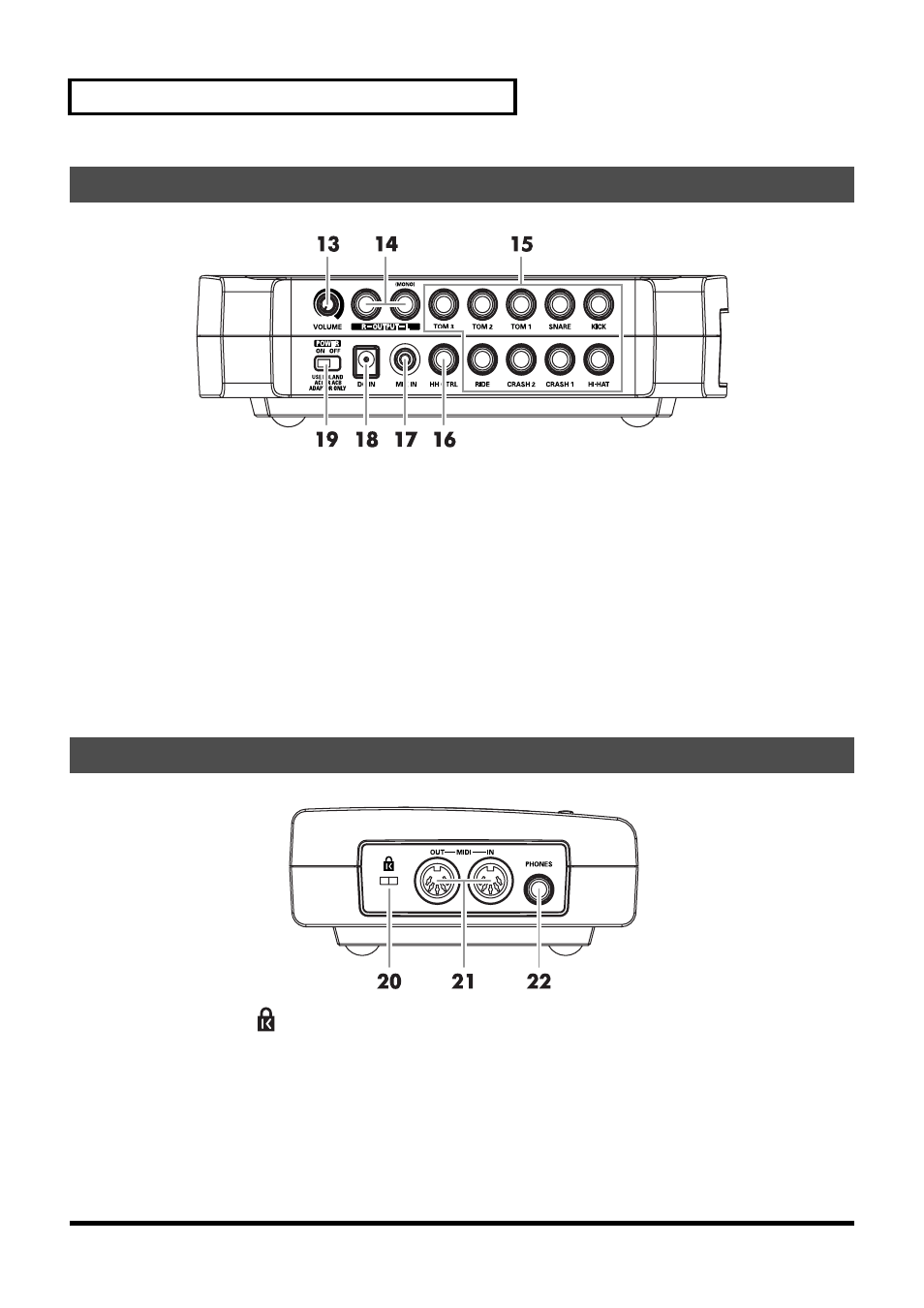

fig.rear
13. Регулятор громкости VOLUME
Данным регулятором устанавливается выходной уровень громкос-
ти TD-3 для наушников и для сигналов различных выходных дже-
ковых гнёзд.
14. Выходные джековые гнёзда OUTPUT (L
(MONO), R)
Данное гнездо служит для коммутации выходных сигналов TD-3 со
входом вашего усилителя или аудио системы. Для моно сигнала
используйте гнездо L/MONO (стр. 13).
15. Входные триггерные джеки TRIGGER INPUT
Данные джековые гнёзда используются для подключения пэдов,
тарелок и имитатора большого барабана (опциональных или
входящих в комплект поставки, стр.12). Более детально информа-
ция по каждому триггерному входу дана в теме Входные
триггеры и их использование (стр. 44).
16. Гнездо контроля работы хай-хэта HH CTRL
Данное гнездо служит для коммутации опциональной кон-
троллерной педали хай-хэта FD-7/FD-6 или FD-8, идущих в
комплекте поставки с модулем TD-3 (стр. 12)
17. Джековое гнездо для подачи внешнего
аудио сигнала MIX IN
Данное гнездо служит для подключения проигрывателей CD, MD
носителей и других источников аудио сигнала (стр. 34). Сигнала с
данного входа будет прослушиваться в наушниках (гнездо
PHONES) и подаваться на выходные гнёзда OUTPUT.
18. Гнездо подключения АС адаптера питания
Данное гнездо служит для подключения сетевого АС адаптера (стр.
13).
19. Переключатель питания POWER
Этим переключателем осуществляется включение или выклю-
чение TD-3 (стр. 14).
fig.side
20. Cлот безопасности (
)
http://www.kensington.com/
21. Коммутационные гнёзда MIDI (IN, OUT)
IN: Данное входное гнездо служит для подключения сигнала MIDI
источника (секвенсор, клавиатура или другие MIDI устройства) с
целью проигрывания звуков TD-3 или загрузки сохраненных
данных с MIDI секвенсора.
OUT: Данное входное гнездо используется тогда, когда модуль TD-
3/пэды проигрывают звуки внешнего звукового MIDI модуля или
когда производится сохранение данных TD-3 на внешний MIDI
секвенсор (стр. 60)
22. Гнездо подключения наушников PHONES
Данное гнездо служит для подключения стерео наушников (стр.
13). Подключение наушников не вызывает отключения подачи
выходного сигнала на гнезда OUTPUT.
Çàäíÿÿ ïàíåëü
Áîêîâàÿ ïàíåëü
