8

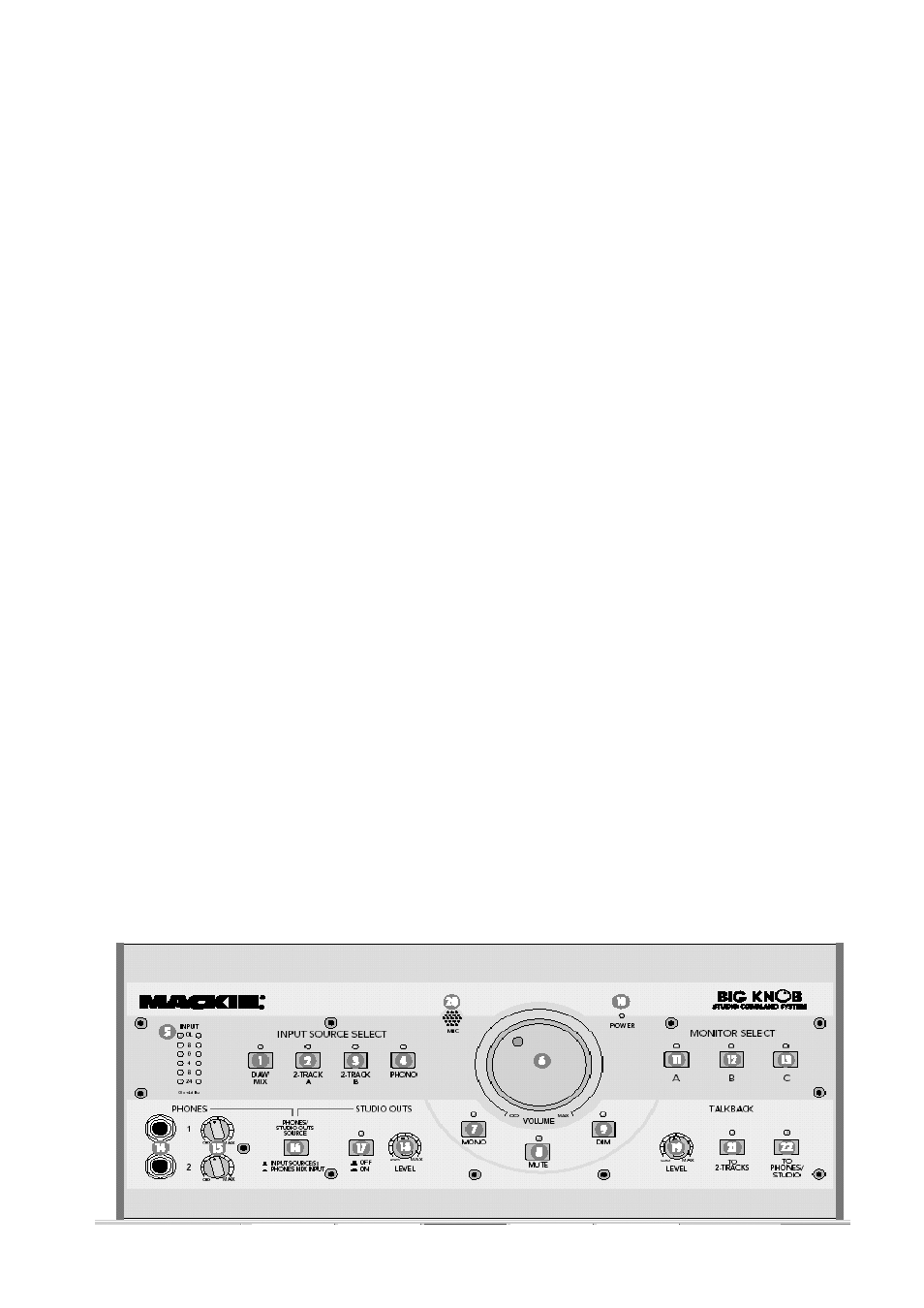

9 - DIM
Нажмите на эту кнопку для уменьшения сигнала, при-
ходящего на выходы MONITOR A, B, C на 20дБ. Это
позволяет уменьшить сигнал на динамике для воз-
можности разговора, не оказывая при этом воздействия
на установленный уровень динамика.
Примечание: Так же как и регулятор VOLUME, кноп-
ки MONO, MUTE и DIM оказывают воздействие толь-
ко на выходы MONITOR A, B и С. Эти кнопки не оказы-
вают воздействия на текущий выбранный источник (и),
так как они маршрутизируются на другие выходы.
10 - Индикатор POWER
Этот бледно голубой светодиодный индикатор загора-
ется при включении переключателя POWER и на Big
Knob поступает питание. Этот индикатор позволяет
следить за включением Big Knob, даже если ни одна
из кнопок не нажата и не горит ни один из красных
индикаторов.
Выбор Монитора
11 - А
Нажмите на эту кнопку для маршрутизации текущего
выбранного источника (источников) на разъемы выхо-
да MONITOR A.
12 - В
Нажмите на эту кнопку для маршрутизации текущего
выбранного источника (источников) на разъемы выхо-
да MONITOR A.
Примечание: Одновременно могут быть включены
один, два или все три выхода MONITOR. Можно под-
ключить MONITOR B к паре полнодиапазонныз дина-
миков, а MONITOR C к сабвуферу. Используйте кноп-
ку MONITOR C в качестве переключателя входа /
выхода сабвуфера для сравнения звука с или без саб-
вуфера.
14 - PHONES 1и 2
Эти 1/4 дюймовые разъемы TRS выводят усиленный
стерео сигнал либо на DAW PHONES MIX INPUT (35),
или на INPUT SOURCE(23, 26, 29, 32) в зависимости
от позиции переключателя PHONES / STUDIO OUT
SOURCE (16). описанного ниже.
15 - Регуляторы уровня PHONES 1и 2
Эти вращающиеся кнопки регулируют громкость сте-
рео сигнала на разъемах выходных телефонов
PHONES 1 и 2. На обоих выходах головных телефо-
нов появляется один и тот же сигнал, но эти регуля-
торы уровня позволяют сделать независимую регули-
ровку этих уровней.
Примечание: Перед включением головных телефонов
уверните регуляторы PHONES LEVEL. Выходы
PHONES сконструированы таким образом, что по-
зволяют работать с головными телефонами на очень
высоком уровне громкости, так что лучше начинать
с полностью увернутыми регуляторами LEVEL и за-
тем медленно поднять их до получения комфортного
уровня прослушивания. Фактически, начиная работу,
возьмите за правило убирать регуляторы PHONES
LEVEL после завершения использования головных те-
лефонов, чтобы при последующем подключении не
получить случайно очень громкого сигнала.
16 - Кнопка PHONES/STUDIO OUT SOURCE
Эта кнопка оказывает воздействие на стерео сигнал,
идущий на:
• Оба выхода головных телефонов (PHONES 1 и 2) на
передней панели.
• Выход PHONES AMP (50) на задней панели.
• STUDIO OUTS (52) на задней панели.
При выборе INPUT SOURCE, на указанные выше вы-
ходы подается сигнал с кнопок INPUT SOURCE
SELECT. Это тот же сигнал, что и приходящий на
выходы MONITOR A, B, C. В этой позиции, инженер
звукозаписи и исполнитель могут прослушать один и
тот же микс (выходы MONITOR и выходы STUDIO /
PHONES имеют одинаковый сигнал).
