5

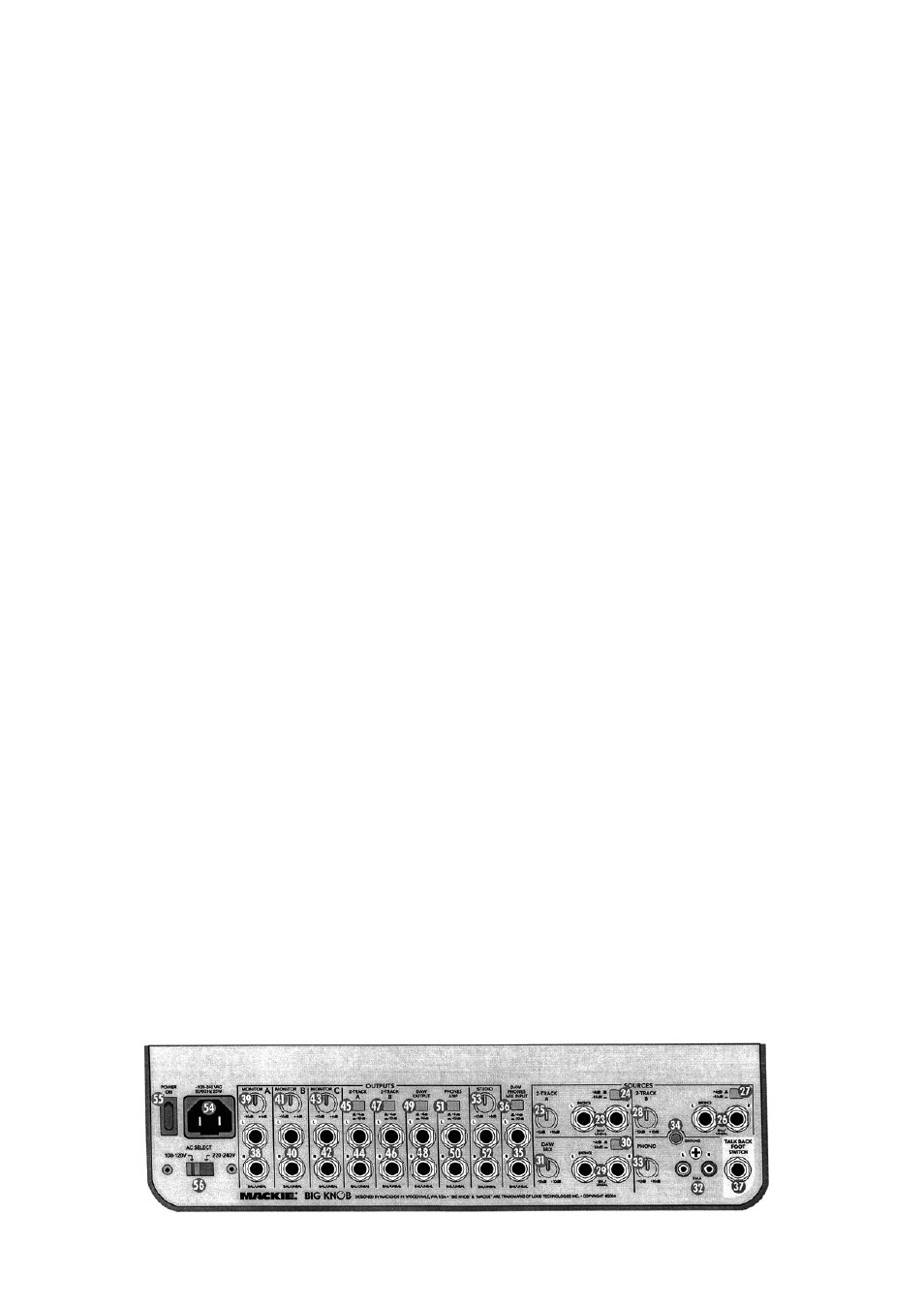

3. Подключите разъемы выхода MONITOR A (36) на
задней панели Big Knob к паре активных студийных
мониторов (или ко входам усилителя, запитывающего
пару пассивных студийных мониторов). Они будут рас-
положены в позиции микширования. Если вы знаете,
допускают ли входы на активные студийные мониторы
(или усилитель) уровень входа -10дБ (потребительс-
кий) или +4дБ, установите регулятор подстройки
(39), расположенный над выходными разъемами
MONITOR A в соответствующую позицию. В против-
ном случае, оставьте их пока в позиции -10дБV. Для
прослушивания микса с динамиков различного типа,
можно подключить дополнительные динамики к выход-
ным разъемам MONITOR B (40) и MONITOR C (42).
4. При наличии отдельной студии для записи, подклю-
чите STUDIO OUTS (52) к паре активных студийных
мониторов (или ко входам усилителя, запитывающего
пару пассивных студийных мониторов). Они будут рас-
положены в студии для исполнителя.
Установите регулятор подстройки(53), расположенный
выше выходных разъемов STUDIO OUTS в соответ-
ствующую позицию или оставьте его в положении -10
dBV, если не совсем уверены.
5. При наличии усилителя распределения головных те-
лефонов для мониторинга во время записи, подключи-
те выходные разъемы PHONES AMP (50) ко входам
усилителя головных телефонов. Установите переклю-
чатель уровня +4 / -10, расположенный над выходны-
ми разъемам PHONES AMP в соответствующую по-
зицию, или оставьте их в положении -10, если не уве-
рены.
Для записи
6. Подключите выходы 2-TRACK A (44) к линейным
входам любого записывающего устройства (например
DAT или кассетный магнитофон). Это позволит осуще-
ствить запись с DAW на магнитофон. Установите
переключатель уровня +4/-10(45) , расположенный
над выходными разъемами 2-TRACK A в соответству-
ющее положение или оставьте в позиции -10, если не
уверены в нужной установке.
7. Подключите линейные выходы от DAT или кассет-
ного магнитофона ко входам 2-TRACK A (23).
8. Подключите выходные разъемы DAW(48) на зад-
ней панели Big Knob к стерео входам аудио интерфей-
са DAW. Это позволяет осуществить запись двухдо-
рожечного записывающего устройства на DAW. Уста-
новите переключатель уровня +4/-10 (49), располо-
женный над выходными разъемами DAW в соответ-
ствующее положение или оставьте в позиции -10, если
не уверены в нужной установке. Установите уровни
1. При выключенном полностью оборудовании, внача-
ле включите переключатель питания POWER (55)Big
Knob.
2. Включите все остальные внешние усилители мощ-
ности, активные динамики и усилители головных теле-
фонов.
3. Начните воспроизведение на DAW и проиграйте
что-нибудь уже записанное (или демо трек). Вы може-
те прослушать запись через динамики монитора,
подключенные к Big Knob.
4. Нажмите на кнопку DAW MIX (1), расположенную в
секции INPUT SOURCE SELECT на передней панели.
Должен загореться светодиодный индикатор над кноп-
кой DAW MIX.
5. Нажмите на кнопку MONITOR A (11) в секции
MONITOR SELECT на передней панели. Должен заго-
реться светодиодный индикатор над кнопкой MONITOR
A.
6. Если вы знаете будет ли выход аудио интерфей-
са DAW осуществляться на уровне -10dBV (потреби-
тельский) или на уровне +4 dBu (профессиональный),
установите переключатель уровня +4 / -10 (30) для
входов DAW MIX (29) в соответствующую позицию.
Если не знаете уровень выхода, оставьте переключа-
тель в позиции +4 dBu. При небходимости он может
быть изменен позднее.
7. Медленно поднимите вверх регулятор подстройки
(31)для входа DAW MIX до тех пор, пока измерители
(5) на передней панели не загорятся и не начнут ми-
гать соответствующим образом. Отрегулируйте регу-
лятор так, чтобы измерители регулярно зажигали ин-
дикатор «0». При этом можно выполнить регулировку
таким образом, чтобы индикатор + 8 загорался только
изредка, на индикатор OL не горел совсем.
8. Если не можете отрегулировать регулятор подстрой-
ки так чтобы получить подъем сигнала от 0 до +5,
опустите полностью регулятор балансировки, нажми-
те на переключатель уровня +4/-10 для входа DAW
MIX и медленно поднимите вновь регулятор баланси-
ровки. Теперь сигнал должен быть достаточно сильным,
чтобы заставить светиться индикаторы от 0 до +5.
9. Медленно поверните вверх регулятор VOLUME (6).
Вы должны услышать воспроизведение DAW через
студийные мониторы. Отрегулируйте регулятор
VOLUME для получения комфортного уровня прослу-
шивания. Если для прослушивания регулятор VOLUME
был полностью повернут вверх, поверните его вниз и
проверьте не установлен ли регулятор подстройки,
расположенный над выходными разъемами MONITOR
