10

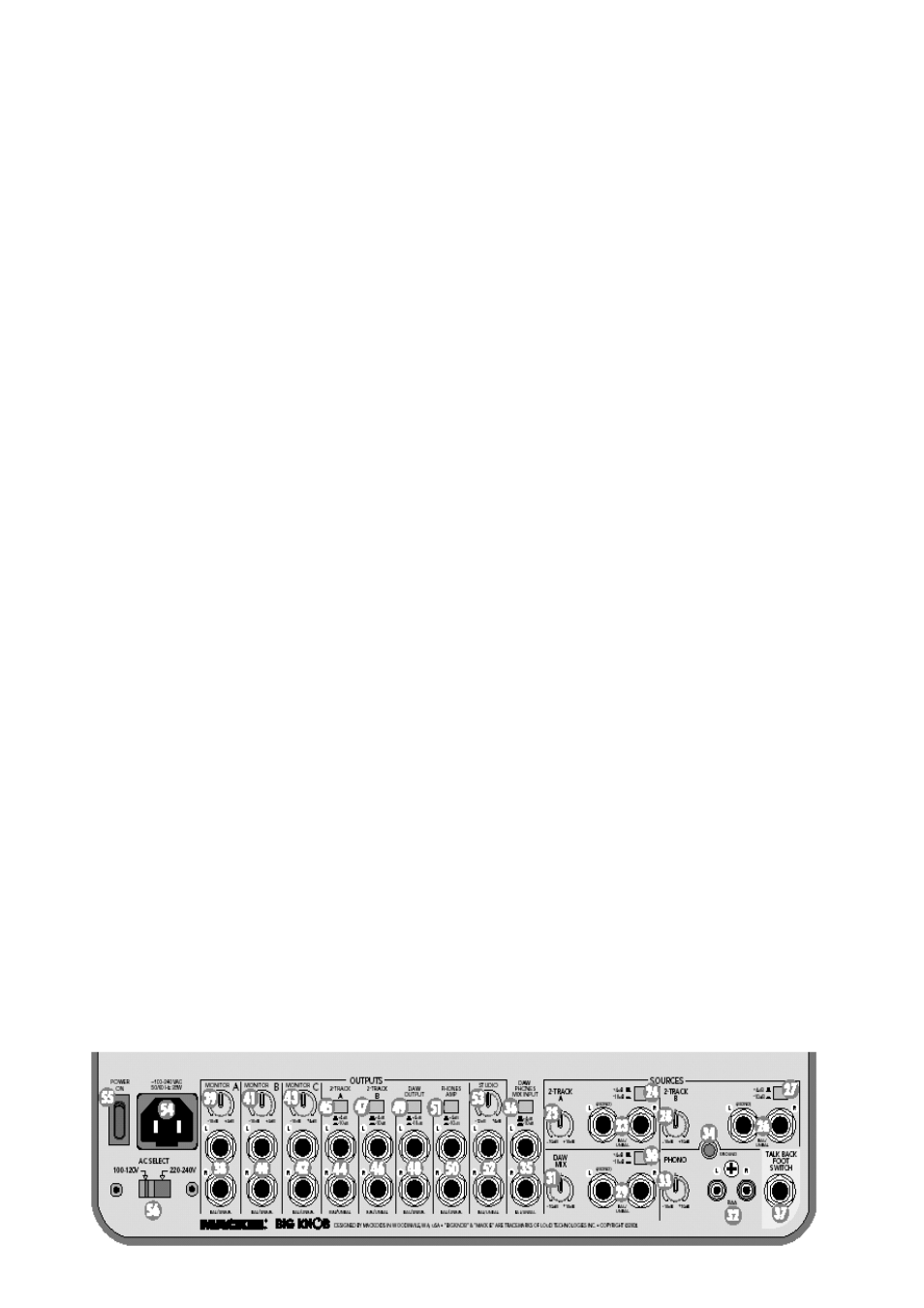

24 - Переключатель уровня 2-TRACK A
Этот двух позиционный переключатель устанавливает
входной уровень входов 2-TRACK A либо на +4дБ
(симметричный вход), либо -10дБ (несимметричный
вход). Установка +4дБ используется для профессио-
нального оборудования, работающего на стандарте
+4dBu, и установка -10дБ используется для потреби-
тельского оборудования, работающего на стандарте -
10дБV.
25 - Подстройка 2-TRACK A
Этот регулятор регулирует чувствительного входа
приходящего на 2-TRACK A сигнала на + 10дБ (еди-
ничное на центральном фиксаторе). Это предусматри-
вает точное соответствие уровней между различными
входящими 2-х дорожечными источниками, которые
часто не имеют собственных регуляторов уровней
выхода.
26 - 2TRACK В входы
Эти стерео 1/4 дюймовые симметричные / несиммет-
ричные входы запитываются выходами второго внеш-
него 2-х дорожечного рекордера. Если монофоничес-
кий сигнал подключен только к левому (LEFT) входу,
он автоматически маршрутизируется на оба входа
LEFT и RIGHT.
27 - Переключатель уровня 2-TRACK В
Этот двух позиционный переключатель устанавливает
входной уровень входов 2-TRACK В либо на +4дБ
(симметричный вход), либо -10дБ (несимметричный
вход). Установка +4дБ используется для профессио-
нального оборудования, работающего на стандарте
+4dBu, и установка -10дБ используется для потреби-
тельского оборудования, работающего на стандарте -
10дБV.
28 - Подстройка 2-TRACK В
Этот регулятор регулирует чувствительного входа
приходящего на 2-TRACK В сигнала на + 10дБ (еди-
ничное на центральном фиксаторе). Это предусматри-
вает точное соответствие уровней между различными
входящими 2-х дорожечными источниками, которые
часто не имеют собственных регуляторов уровней
выхода.
29 DAW MIX
Эти стерео 1/4 - дюймовые симметричные / несиммет-
ричные входы запитываются выходом мастер микса
DAW, обычно выходами DAW 1 - 2. Если монофони-
ческий сигнал подключен только к левому (LEFT) вхо-
ду, он автоматически маршрутизируется на оба входа
LEFT и RIGHT.
30 - Переключатель уровня DAW MIX
Этот двух позиционный переключатель устанавливает
входной уровень входов DAW MIX либо на +4дБ
(симметричный вход), либо -10дБ (несимметричный вход). Установка +4дБ используется для профессио-
нального оборудования, работающего на стандарте
+4dBu, и установка -10дБ используется для потреби-
тельского оборудования, работающего на стандарте -
10дБV.
31 - Подстройка DAW MIX
Этот регулятор регулирует чувствительного входа
приходящего на DAW MIX сигнала на + 10дБ (еди-
ничное на центральном фиксаторе). Это делать точную
подстройку входящего уровня входа DAW MIX, так,
чтобы он соответствовал уровня сигнала другого вхо-
дящего 2-х дорожечного источников.
32 - PHONO
На эти стерео несимметричные входы RCA подается
сигнал с выходов проигрывателя виниловых пласти-
нок с магнитоэлектрической головкой звукоснимателя
с подвижным магнитом (ММ). Эти входы имеют встро-
енный прецизионный предусилитель RIAA, которые
обеспечивает эквализацию и усиление, необходимые
для возврата звукового сигнала в линейный.
Это позволяет воспроизводить виниловые записи и
дублировать их на двух-дорожечном записывающем
устройстве а также посылать звуковой сигнал на вход
DAW для архивации / реставрации / прожига CD.
Примечание: предусмотрены две закорачивающие
вилки RCA, которые должны быть подключены ко вхо-
дам PHONO, когда они не используются. Это заверша-
ет входы и уменьшает шумы, возникающие при на-
жатии на кнопку PHONO INPUT SOURCE SELECT.
33 - Подстройка PHONO
Этот регулятор регулирует чувствительного входа
приходящего на PHONO сигнала на + 10дБ (единич-
ное на центральном фиксаторе). Это позволяет делать
точную подстройку входящего уровня входа PHONO,
так, чтобы он соответствовал уровня сигнала другого
входящего 2-х дорожечного источников.
Вход PHONO не нуждается в переключателе уровня
+4/-10 так как электропроигрыватель всегда работает
на потребительском уровне сигнала, в отличие от кас-
сетных дек и звуковых карт, которые могут работать
как на -10, так и на +4 в зависимости от модели.
34 - выступ заземления PHONO (GND)
Этот маленький выступ заземления позволяет подклю-
чить провод заземления от электропроигрывателя. Это
предупреждает образование контура заземления и по-
явление жужжания в аудио сигнале звукового источ-
ника.
35 - DAW PHONES MIX INPUT
Эти стерео 1/4 дюймовые симметричные / несиммет-
ричные входы позволяют выполнить подключение вто-
рого стерео микса от DAW для пользовательского
микса головных телефонов.
