12
PHONES AMP и STUDIO OUT
На PHONES AMP и STUDIO OUT может быть подан
сигнал текущей выбранной кнопкой INPUT SOURCE
SELECT (отражая таким образом микст, прослушивае-
мый инженером) или сигнал подключенный к разъе-
мам DAW PHONES MIX INPUT (обеспечивая таким об-
разом отдельный уникальный микс мониторинга для
исполнителя).
Это позволяет инженеру прослушать его или ее соб-
ственный мастер микс в диспетчерской, в то же вре-
мя позволяя исполнителю в то же время слушать за-
казной микс в головных телефонах через выходы
PHONES 1 и 2 на передней панели или через внешний
усилитель головных телефонов, подключенный к
PHONES AMP OUTPUT на задней панели, также как
студийный выход монитора (STUDIO OUTS). Выбор
прослушиваемого стерео сигнала (текущий источник или
вход микса головных телефонов) определяется кноп-
кой PHONES /STUDIO OUTS SOURCE (16) на пере-
дней панели.

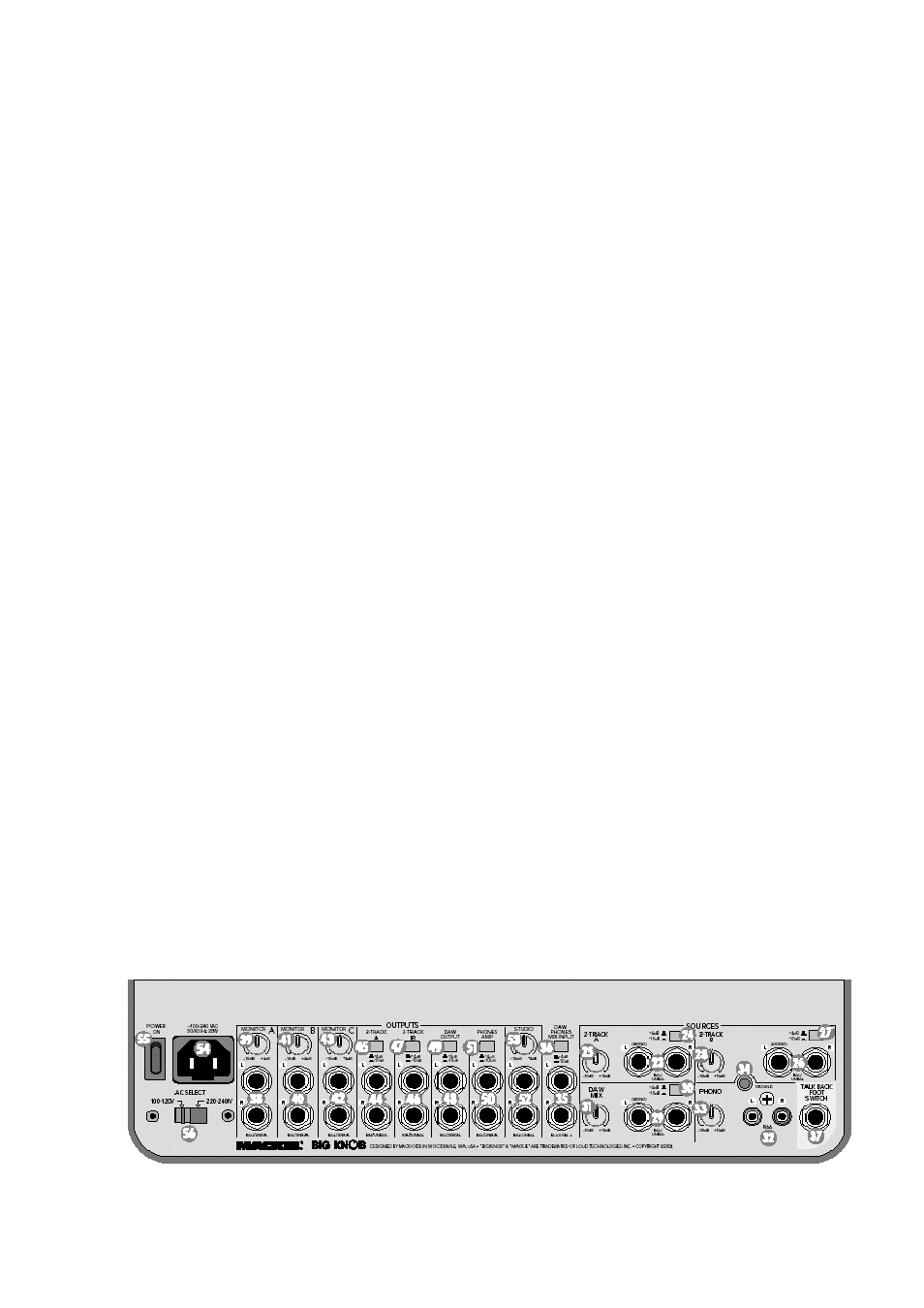

50 - PHONES AMP OUTPUTS
Подключите эти стерео 1/4 дюймовые симметричные /
несимметричные разъемы к внешнему усилителю
мульти-наушников. Это позволяет подключить множе-
ство наушников для исполнителя. Ручка VOLUME
или регуляторы уровня головных телефонов, располо-
женные на передней панели не оказывают влияния на
уровень PHONES AMP OUTPUT. Усилитель головных
телефонов должен иметь свои собственные индивиду-
альные регуляторы громкости для головных телефо-
нов.
51 - Переключатель уровня PHONES AMP
Этот двух позиционный переключатель устанавливает
входной уровень выходов PHONES AMP либо на
+4дБ , либо -10дБ. Установка +4дБ используется
для профессионального оборудования, работающего на
стандарте +4dBu, и установка -10дБ используется для
потребительского оборудования, работающего на стан-
дарте -10дБV.
52 STUDIO OUTS
Подключите эти стерео 1/4 дюймовые симметричные /
несимметричные разъемы к паре активных монито-
ров (или к усилителю и пассивным мониторам) в про-
странстве студии исполнителя. Это позволяет испол-
нителю прослушать воспроизведение без использова-
ния головных телефонов и позволяет инженеру дис-
петчерской общаться с исполнителем через систему
двухсторонней связи. Уровень STUDIO OUT регулиру-
ется регулятором STUDIO OUTS LEVEL (16) располо-
женным на передней панели.
53 Подстройка STUDIO OUTS
Эта подстройка регулирует чувствительность выход-
ного сигнала STUDIO OUTS. Для подключения к
симметричным входам на профессиональном оборудо-
вании, работающем на стандарте +4dBu, используйте
установку +4dB, и для подключения к несимметрич-
ным входам на потребительском оборудовании, рабо-
тающем на стандарте -10dBu, используйте установку
-10дБ. Хотя подстройка обычно устанавливается на
одну сторону или другую, она может быть при необхо-
димости отрегулирована на любую установку между +4
и -10.
54 Разъем АС
Подключите прилагаемый кабель питания к этому
разъему АС на задней панели. Проверьте, чтобы пе-
реключатель AC SELECT был установлен на правиль-
ную позицию в соответствии с напряжением сети.
55 - Переключатель POWER
Этот качающийся переключатель служит для включе-
ния и выключения питания Big Knob
56 - Переключатель AC SELECT
Установите этот переключатель на позицию 100 - 120
В для питания 100VAC и 120VAC и на позицию 220 -
240V для питания 220VAC и 240VAC.
