6
A в позицию -10дБ (против часовой стрелки). Если это
так, поверните регулятор вверх на позицию +4дБ и
затем поднимите вверх регулятор VOLUME. Теперь он
должен звучать громче.
10. Если имеются мониторы, подключенные к STUDIO
OUTTS (52), проверьте, чтобы кнопка PHONES/
STUDIO OUTS SOURCE (16) на передней панели отжа-
та, и кнопка STUDIO OUTS ON/OFF (17) включена (ин-
дикатор над кнопкой горит).
11. Медленно поднимите регулятор STUDIO OUTS
LEVEL (18) на передней панели. Вы услышите через
студийные мониторы воспроизведение с DAW. Отре-
гулируйте регулятор STUDIO OUTS LEVEL для по-
лучения комфортного уровня прослушивания. Если для
прослушивания регулятор LEVEL был полностью по-
вернут вверх, поверните его вниз и проверьте не уста-
новлен ли регулятор подстройки (53), расположенный
над выходными разъемами STUDIO OUTS (52) в по-
зицию -10дБ (против часовой стрелки). Если это так,
поверните регулятор вверх на позицию +4дБ и затем
поднимите вверх регулятор LEVEL. Теперь он должен
звучать громче.
12. При подключении к выходам PHONES AMP (50)
усилителя распределения головных телефонов, вы
можете поднять громкость для каждого головного те-
лефона, подключенного к усилителю головных телефо-
нов и прослушать воспроизведение с DAW. Если ка-
жется, что усилитель головных телефонов не дает дос-
таточно й громкости, уберите все регуляторы громко-
сти головных телефонов на усилителе и проверьте, не
находится ли переключатель уровня +4/-10 (51) над
выходными разъемами PHONES AMP (50) в положе-
нии -10дБ. Если это так, переключите его на позицию +4 и затем поднимите регулятор громкости на усили-
теле головных телефонов. Теперь они должны звучать
громче.
13. Вы можете подключить пару головных телефонов к
одному из двух разъемов PHONES (14), расположен-
ных на передней панели Big Knob Медленно подни-
мите соответствующий регулятор LEVEL (15) для по-
лучения комфортного уровня прослушивания.
14. Для осуществления записи с DAT или кассетного
плейера на DAW, начните воспроизведение на DAT
или кассетное у стройство, подключенные к Big Knob.
Внимание: Для того, чтобы избежать петли обратной
связи через входы и выходы 2-TRACK, смотрите раз-
дел «Предупредительные примечания» на следующей
странице.
15. Нажмите на кнопку 2-TRACK A (2) в секции INPUT
SOURCE SELECT, на передней панели и выключите
кнопку DAW MIX. Медленно поднимите регулятор под-
стройки (25) для входа 2-TRACK A до тех пор, пока
не загорятся измерители (5) на передней панели. От-
регулируйте регулятор до тех пор, пока индикатор 0
на измерителе не будет гореть постоянно. Можно сде-
лать так, чтобы индикатор +8 загорался только изред-
ка, а индикатор OL не загорался совсем.
16. Проверьте, чтобы для записи были выбраны входы
на DAW. Начните запись и воспроизведение с входа
2-TRACK на Big Knob должно записываться на
приложение DAW. Если кажется, что громкость вос-
произведения с 2-TRACK не достаточно высокая, про-
верьте, не находится ли переключатель уровня +4/-
10 (49) над выходными разъемами DAW (48) в поло-
жении -10дБ. Если это так, переключите его на пози-
цию +4 и затем поднимите регулятор громкости на
DAW. Теперь они должны звучать громче.

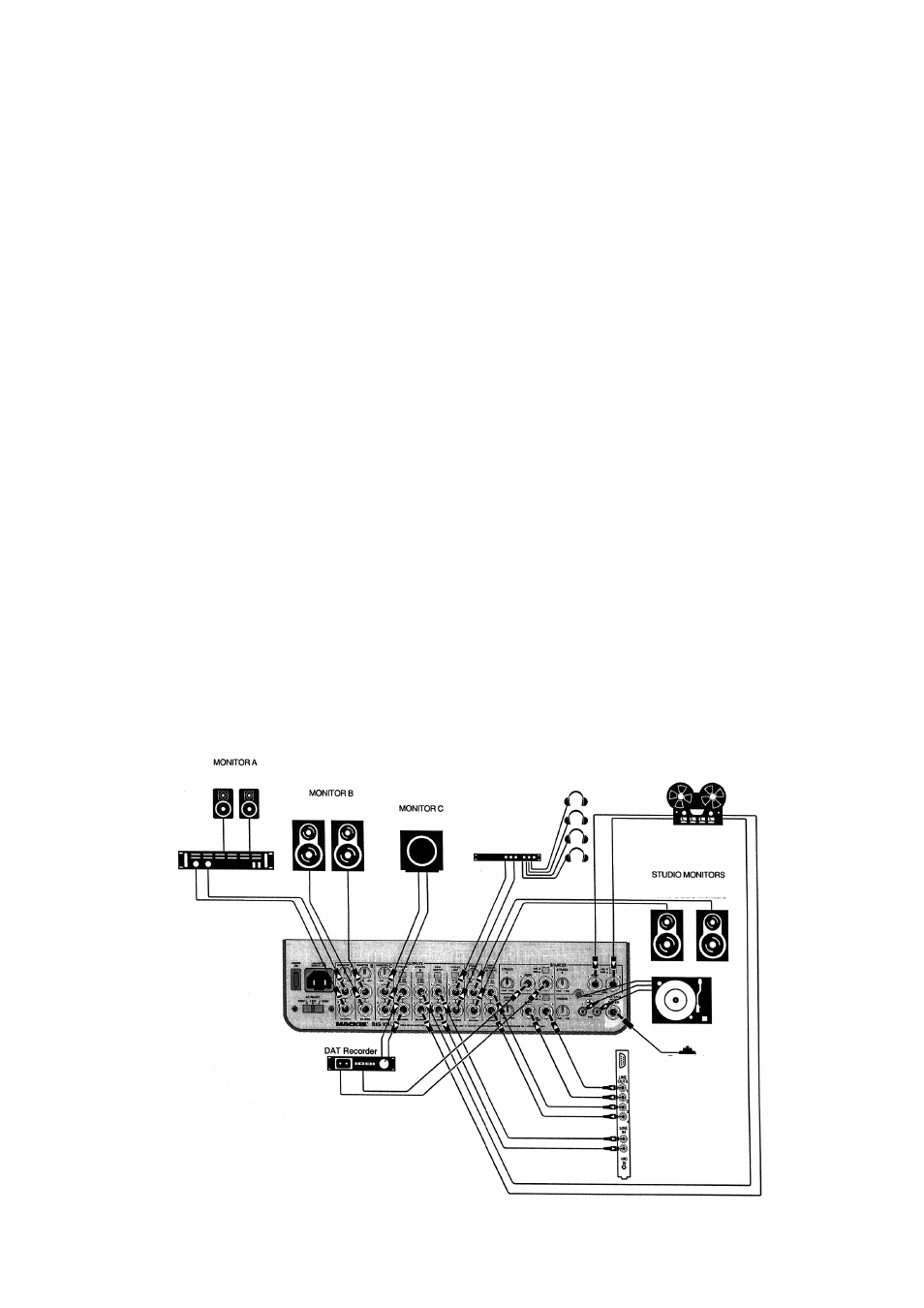

Подключение
пассивные студийные
мониторы
MACKIE HR824 или другие ак-
тивные студийные мониторы
сабвуфер со встроен-
ным усилителем
головные телефоны
катушечный магни-
тофон усилитель распределе-
ния наушников
MACKIE HR824 или другие ак-
тивные студийные мониторы
электропроигрыватель
звуковая плата
педальный пере-
ключатель
