15

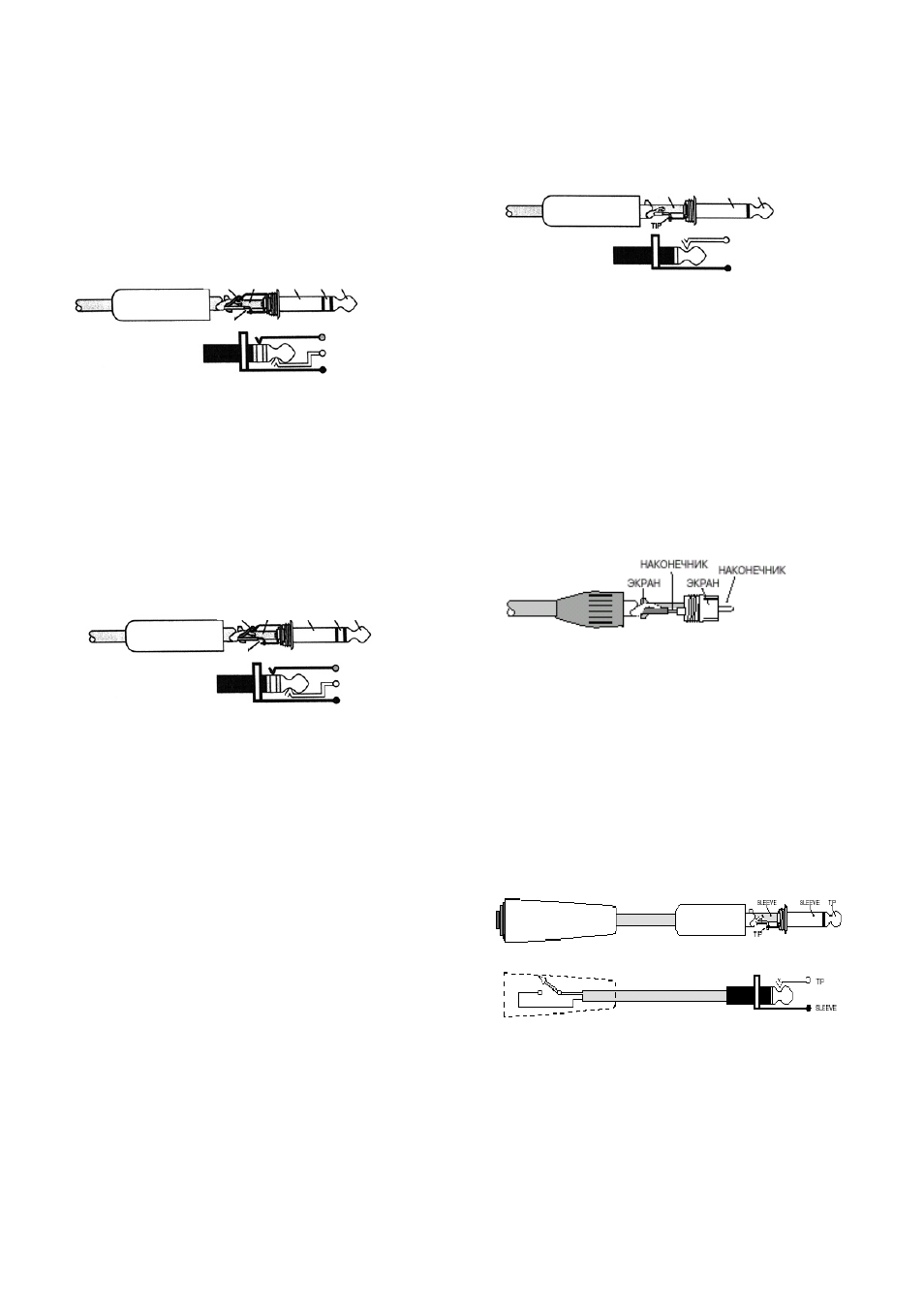

Приложение В: Подключения
Разъемы 1/4`` TRS
TRS представляет собой три контакта, расположенных
в стерео 1/4 или симметричном джеке. Разъемы TRS
используются для симметричных сигналов и стерео
наушников.
Симметричный моно
Распайка сбалансированного моно разъема 1/4 TRS
Корпус = экран
Наконечник = горячий (+)
Кольцо = Холодный (-)
Стерео головные телефоны
1/4 TRS стерео несимметричная распайка:
корпус - экран
Наконечник - левый
Кольцо - правый
Разъемы 1/4 TS
TS - представляет собой два контакта, расположен-
ных в разъеме 1/4. Они используются для несим-
метричных сигналов.
Распайка несимметричного разъема 1/4 TS
корпус = экран
Наконечник = горячий (+)
Разъемы RCA
RCA разъемы часто используются в домашнем
аудио-видео оборудования, а также в других прило-
жениях. Они являются несимметричными и электри-
чески эквиваленты разъемам 1/4 TS
Распайка несимметричного разъема RCA
Корпус = Экран
Наконечник = Горячий
Разъемы педального переключателя
К разъему TALKBACK FOOTSWITCH подключается
вилка 1/4 TS. Закорачивание наконечника и корпуса
приводит к активации цепи двухсторонней связи. Это
эквивалентно совместному нажатию на кнопки TO 2-
TRACK и TO PHONES/STUDIO в секции
TALKBACK.
ручной переключатель
экран экран наконечник
наконечник
экран
кольцо экран экран кольцо наконечник
наконечник
кольцо
наконечник
экран
кольцо экран экран кольцо наконечник
наконечник
кольцо
наконечник
экран
