7
Функции Big Knob

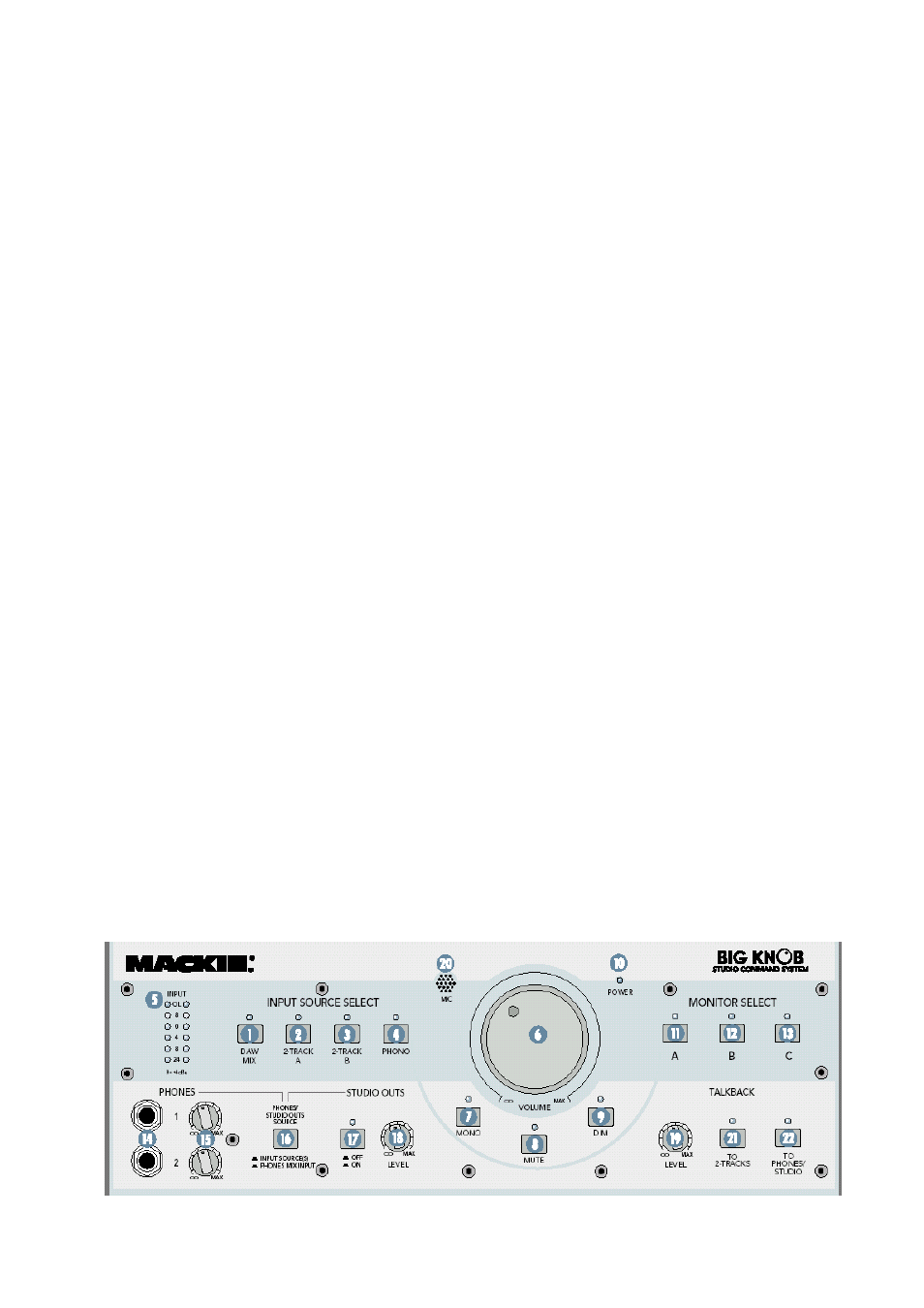

Передняя панель
Секция INPUT SOURCE SELECT
Эти кнопки включают или выключают четыре входных
сигнала, подключенных к Big Knob. Одновременно
может быть включена любая комбинация из четырех
входов. Включение входного сигнала обозначается
красными светодиодами над кнопками.
При выборе, эти входные источники маршуртизируют-
ся на стерео выходы MONITOR A, B и С, стерео выхо-
ды 2-TRACK A и 2-TRACK B, стерео выходы DAW и
при отключении кнопки PHONES / STUDIO OUTS
SOURCE (INPUT SOURCE) на стерео выходы PHONES
AMP и STUDIO OUT и на выходы PHONES 1 и 2 на
передней панели.
Примечание: при подключении к обоим входам и вы-
ходам Big Knob 2-х дорожечного записывающего уст-
ройства, имеется риск создания петли обратной свя-
зи. Когда записывающее устройство находится в ре-
жиме записи, режиме паузы в записи или режиме мо-
нитора входа, сигнал может пройти с выходов 2-
TRACK через записывающее устройства назад на
входы 2-TRACK, создавая таким образом петлю, при-
водящую к ужасному свисту.
Вы должны помнить о необходимости выключе-
ния кнопки 2-TRACK INPUT SOURCE SELECT пе-
ред выполнением записи на 2-х дорожечное за-
писывающее устройство.
1 - DAW MIX
Включает сигналы, подключенные к стерео входам
DAW MIX.
2 - 2 -TRACK A
Включает сигналы, подключенные к стерео входам 2-
TRACK A.
3 - 2 -TRACK В
Включает сигналы, подключенные к стерео входам 2-
TRACK В.
4 -PHONO
Включает сигналы, подключенные к стерео входам
PHONO
5 - INPUT METERS
Эти шестисегментные измерители показывают уровень
сигнала текущего выбранного стерео источника (источ-
ников). Шкала шести сегментов измерителя составля-
ет:
-24, - 8, -4, 0, +8 и OL (перегрузка), где «0» соотнесено
с +4dBu.
6 - VOLUME
Устройство Big Knob регулирует громкость выбран-
ного входного источника подаваемого на выбранные
выходы динамика (MONITOR A, B и С). РУчка VOLUME
оказывает воздействие только на уровень громкости
выходов монитора (А, В и С). Она не оказывает воздей-
ствия на громкость сигнала, приходящего на другие
выходы, такие как выходы головных телефонов, выхо-
ды 2-TRACK или выходы DAW.
Диапазон регулировки ручки VOLUME составляет от
OFF (выключено) до +10дБ усиления (MAX).
7 - MONO
При нажатии на эту кнопку происходит объединение
стерео сигнала в монофонический на выходах
MONITOR A, B, C. Левый и правый входные сигналы
суммируются и на обоих левом и правом выходах вы-
водится моно сигнал. Это позволяет проверить фазо-
вые проблемы стерео сигнала при воспроизведении
в монофонической системе.
8 - MUTE
Нажмите на эту кнопку для мьютирования сигнала,
приходящего на выходы MONITOR A, B, C
