Тап1адиа М Р З О

2.3 Гидравлические соединения

Тепловая мощность котла в каждом конкретном случае определяется заранее на основании расчетной

потребности в теплоте согласно действующим нормам. Чтобы котел работал нормально в течение всего
нормативного срока службы, параметры гидравлической системы должны соответствовать его характе­
ристикам. Гидравлическая система должна включать в себя все необходимые устройства, которые обе­

спечивают правильную работусистемы в целом.

Если трассы подающего и обратного трубопроводов системы отопления имеют сложную конфигура­

цию, в местах возможного образования воздушных пузырей рекомендуется установить воздухоотводчи­
ки. В самой нижней точке системы отопления следует предусмотреть сливное устройство на случай, если
потребуется полностью опорожнить систему отопления.

Если котел установлен на отметке ниже отметки системы отопления, целесообразно предусмотреть

обратный клапандля предотвращения естественной циркуляции воды в системе отопления.

Рекомендуется, чтобы перепадтемператур в подающем и обратном контурах не превышал 20 °С.

Запрещается использовать газовые трубопрово-

|\ ды в качестве проводников системы заземления

электрооборудования.

А

Перед началом монтажа рекомендуется тщательно промыть
все трубопроводы, чтобы удалить посторонние вещества, ко­

торые могут помешать нормальной работе котла.

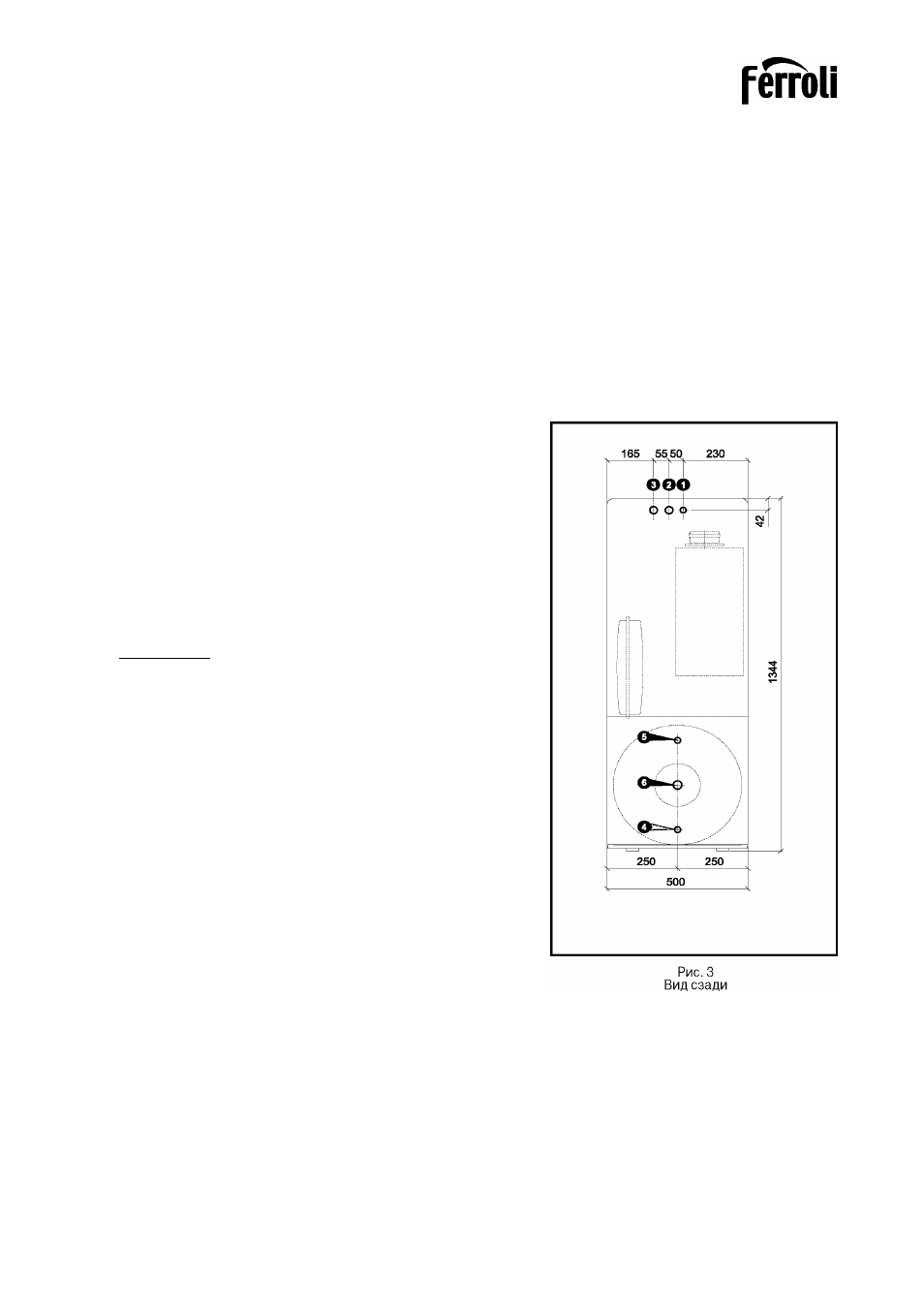

Все сети энергоносителей подключать через соответству­

ющие соединения,как показано на рис. 3.

Экспликация

1

Вход газа 1/2»

2

Подающийтрубопровод системыотопления 3/4»

3

Обратныйтрубопровод системыотопления 3/4»

4

Вход холодной воды ГВС 3/4»

5

Выход горячей воды ГВС 3/4»

6

Рециркуляция 1/2»

Между котлом и системой отопления рекомендуется преду­

смотреть запорные клапаны, чтобы при необходимости мож­

но было изолировать котел от системы отопления.

Кроме того, на входящем трубопроводе холодной воды (ГВС) рекомендуется предусмотреть обратный

клапан, предназначенный предупредить обратный ток горячей воды, а также предохранительный клапан

бойлера, который тарируется на 7 бар.

Чтобы избежать затопления помещения в случае возникновения избыточного давления в си­
стеме отопления, слив от предохранительного клапана должен быть выведен в водосборный

трап или коллектор. Производитель котла не несет никакой ответственности, если в резуль­
тате невыполнения данного требования в случае срабатывания предохранительного клапана

помещение было затоплено.

Выполняя присоединение котла к сетям, удостоверьтесь, что трубы внутри котла не подвергаются

каким-либо нагрузкам.

А
