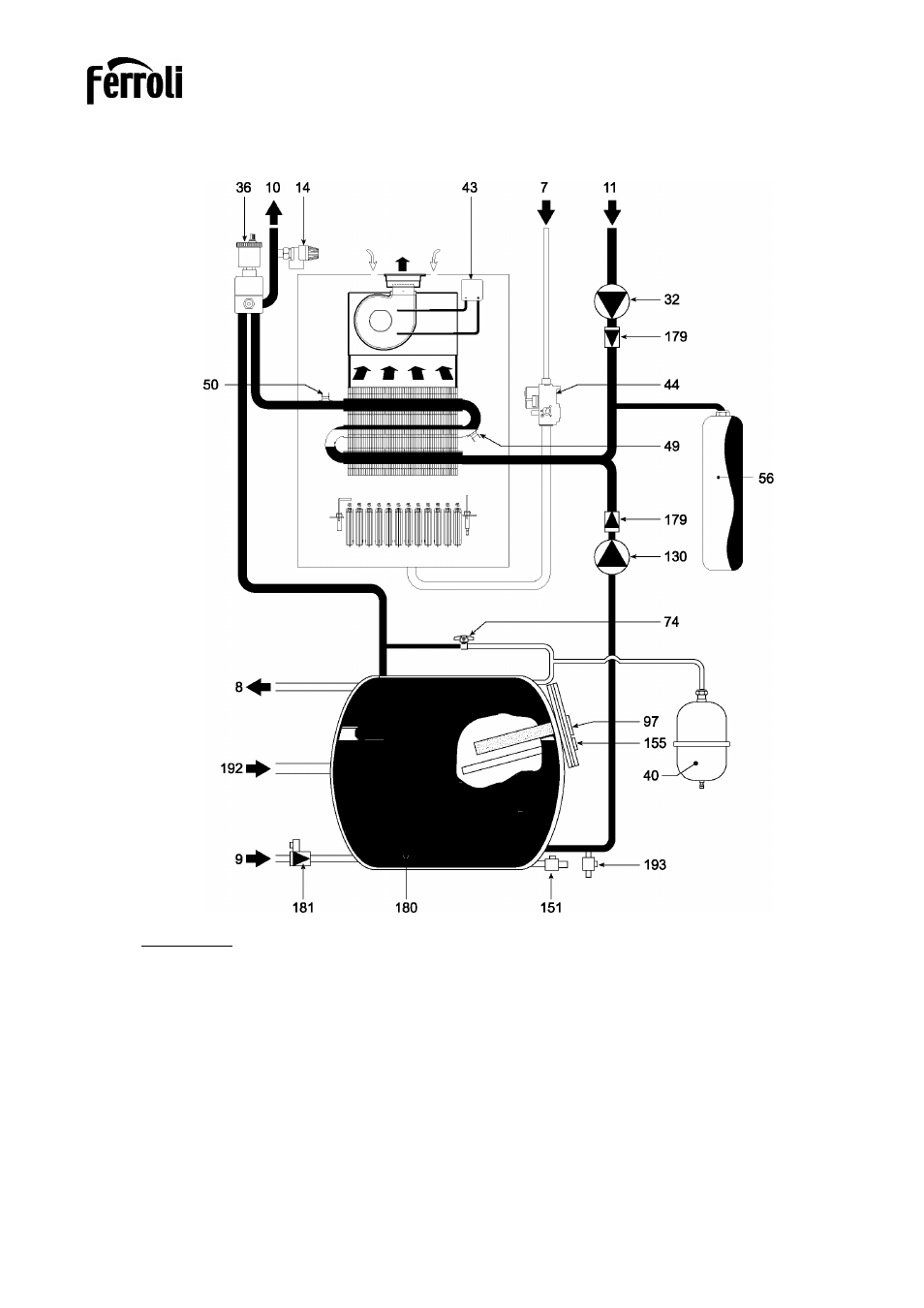

4.3 Гидравлическая схема
Экспликация
7
Газопровод
50
Термостат предельной температуры отопления
8
Подающий трубопровод ГВС
56
Расщирительный бак
9
Обратный трубопровод ГВС
74
Кран заполнения системы отопления
10
Подающий трубопровод системы отопления
97
Магниевый анод
11
Обратный трубопровод системы отопления
130
Циркуляционный насос ГВС
14
Предохранительный клапан СО
151
Сливной кран бойлера
32
Циркуляционный насос системы отопления
155
Температурный датчик бойлера
36
Автоматический воздухоотводчик
179
Сбратный клапан с блокируемым затвором
40
Расщирительный бак ГВС с защитой от гидравл. удара
180
Бойлер
43
Реледавления воздуха
181
Предохранительный обратный клапан ГВС
44
Газовый клапан
192
Рециркуляция
49
Предохранительный термостат
193
Сливной кран системы отопления
Рис. 17
