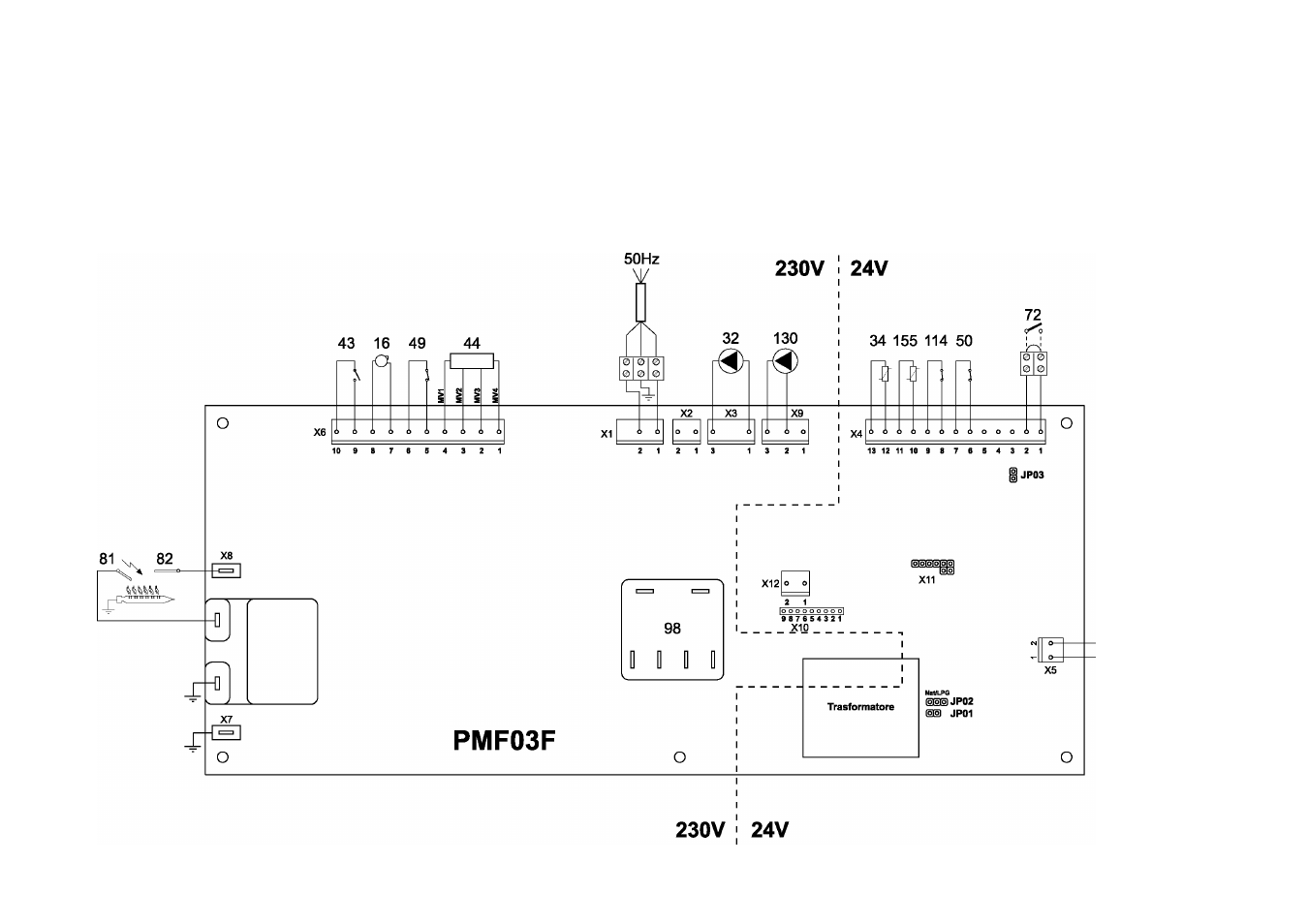

Экспликация
16
32
34
43
44
49
50
Вентилятор
Циркуляционный насос системы отопления
Датчик температуры отопления
Реле давления воздуха
Газовый клапан
Предохранительный термостат
Термостат предельной температуры отопления
72 Комнатный термостат
81
Электрод розжига
82
Электрод обнаружения факела
98 Выключатель ВЫКЛ-ВКЛ.-ПЕРЕЗАПУСК
114 Реле давления воды
130 НасосГВС
155 Температурный датчик бойлера
230V
А
Внимание!
Термостат комнатной температуры должен
быть устройством с сухими контактами.
Подача напряжения в 230 В на клеммы тер
мостата комнатной температуры повлечет
за собой не подлежащее ремонту повреж
дение электронной платы.
со
сл
ь>
(|)
ь
ф
4
■с
5
X
ф
о
ш
ia
о
X
ф
ш
TEST
\
СО
О
D
