Тап1адиа М Р З О

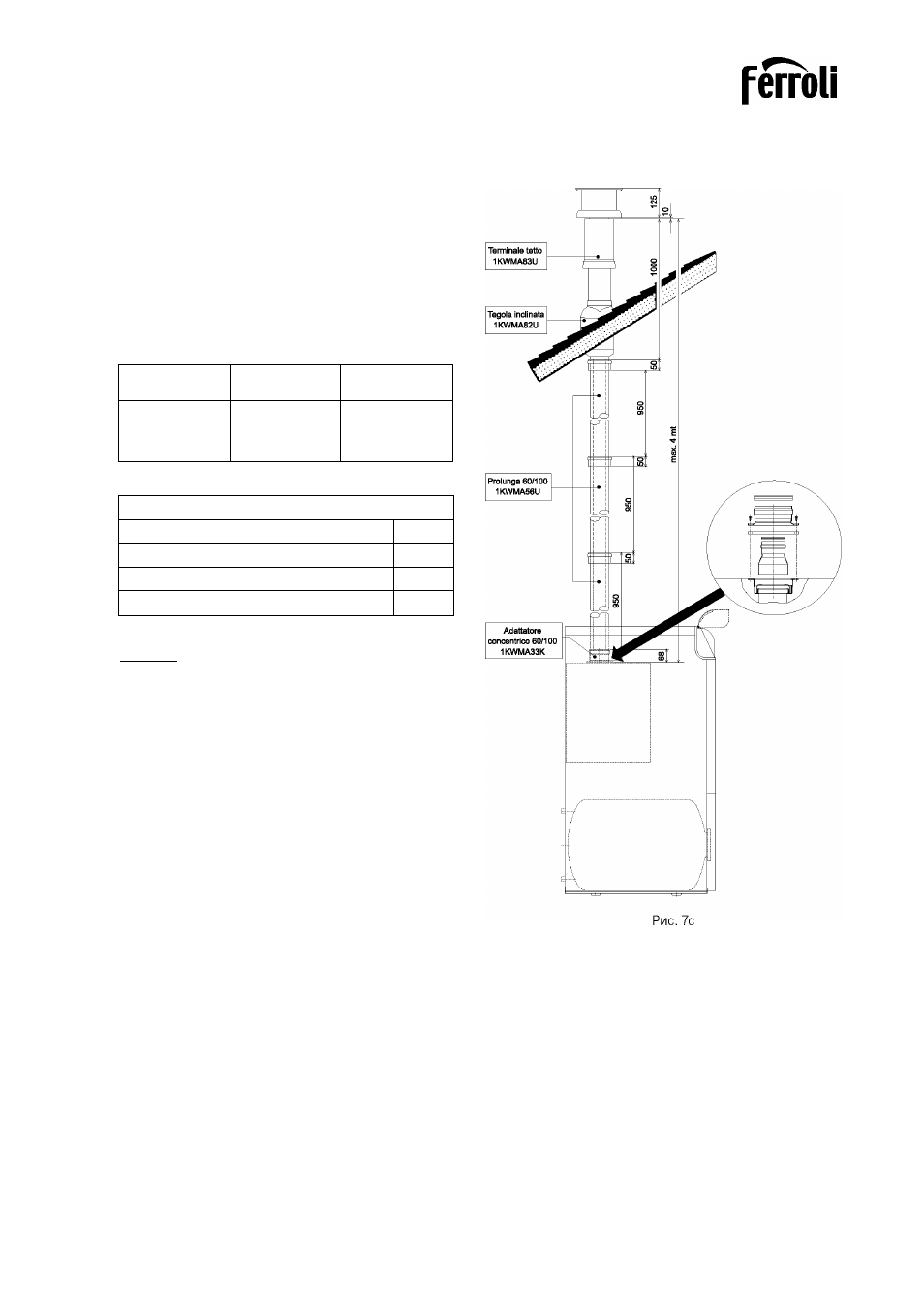

Общая длина концентрического трубопровода

в погонным метрах не должна превышать мак­

симально допустимых величин, приведенных в

таблице ниже. При расчете следует учитывать,

что каждое использованное колено равноценно

увеличению длины на указанную величину. На­

пример, общая длина трубопровода сечением

60/100 мм, в котором было использовано 1 ко­

лено под 90° + горизонтальный отрезок длиной 1

метр + 2 отвода под 45° + горизонтальный отре-

зокдлиной 1 метрбудетэквивалентна4метрам.

Выход вверх

0 мм

60/100

0 мм

80/125

Максимальная

допустимая

длина воздухо-

дымоводов

4 м

5 м

Поправка длины при использовании колена

Колено концентрическое 90° - 0 60/100 мм 1 м

Колено концентрическое 45° - 0 60/100мм 0,5 м

Колено концентрическое 90° - 0 80/125 мм 0,5 м

Колено концентрическое 45° - 0 80/125 мм 0,25 м

Монтаж:

1. Определить местоустановки котла.

2. Проделать отверстие в стене для выпуска воз­

духе- дымовода, как показано на рисунках. При

этом следует иметь в виду, что в целях преду­

преждения попадания атмосферных осадков в
котел горизонтальные отрезки трубопровода
прокладываются с уклоном вниз равным при­
мерно 3 мм на метр.

3. Проделать отверстие в стене. Для облегчения

монтажа трубопровода размер отверстия в

стене должен превышать номинальный диа­

метр концентрического трубопровода на 10-20
мм.

4. В случае необходимости обрезать трубу так,

чтобы ее выходящий наружу конец отстоял от
стены на 10 - 60 мм (рис. 7а и 7Ь). После обрез­

ки трубы убрать заусенцы.

5. Присоединить трубопровод к котлу, установить

требуемые уплотнительные прокладки и гер­

метизировать места прохода через стену спе­
циальными накладками.

О

15
