Тап1адиа М Р З О

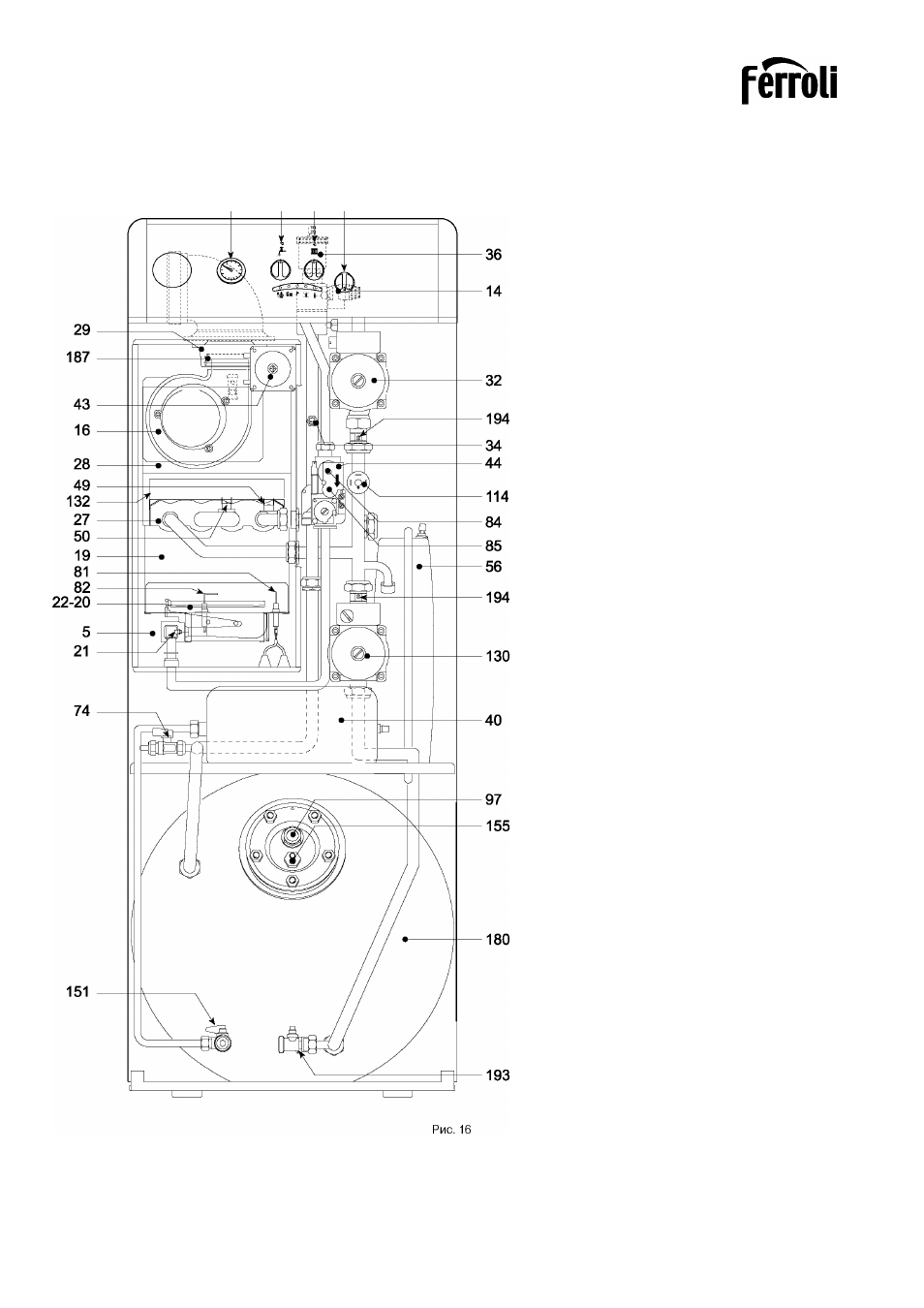

4.2 Общий вид и основные узлы
145
157 63 98
Экспликация
5
14
ние)
16
19
20
21
22
27
Герметичная камера сгорания
Предохранительный клапан 3 бар (отопле-
Вентилятор
Топка
Горелка
Основная форсунка
Горелка
Медный теплообменник (общий для ото
пления и ГВС)
28
Коллектор дымовых газов
29
Выпускной коллектор дымовых газов
32 Циркуляционный насос системы отопления
34 Температурный датчик системы отопления
(подающий контур)
36 Автоматический воздухоотводчик
40 Расширительный бак ГВС с защитой от ги-
дравл. удара
43 Реле давления воздуха
Газовый клапан
Предохранительный термостат
Ограничительный термостат отопления
Расширительный бак отопительного конту-
44
49
50
56
ра
63
74
81
82
84
85
97
98
114
130
132
145
151
155
157
180
187
193
194
Регулирование температуры отопления
Кран заполнения системы отопления
Электрод розжига
Электрод обнаружения факела
1 -й привод газового клапана
2-й привод газового клапана
Магниевый анод
ВыключательВЫКЛ-ВКЛ.-ПЕРЕЗАПУСК
Реле давления воды
Циркуляционный насос ГВС
Дефлектор дымовых газов
Манометр (вода)
Сливной кран бойлера
Температурный датчик бойлера
Регулирование температуры ГВС
Бойлер
Диафрагма дымовых газов
Сливной кран системы отопления
Обратный клапан с блокируемым затвором
31
