Соединение с помощью концентрических труб
Котел может подключаться к концентрическим воздухе- и дымоводам, которые выводятся через стену
или на кровлю, как показано на следующих рисунках. По отдельной заявке можно приобрести различные
фасонные элементы для реализации самых разнообразных решений. См. каталог или прайс-лист.

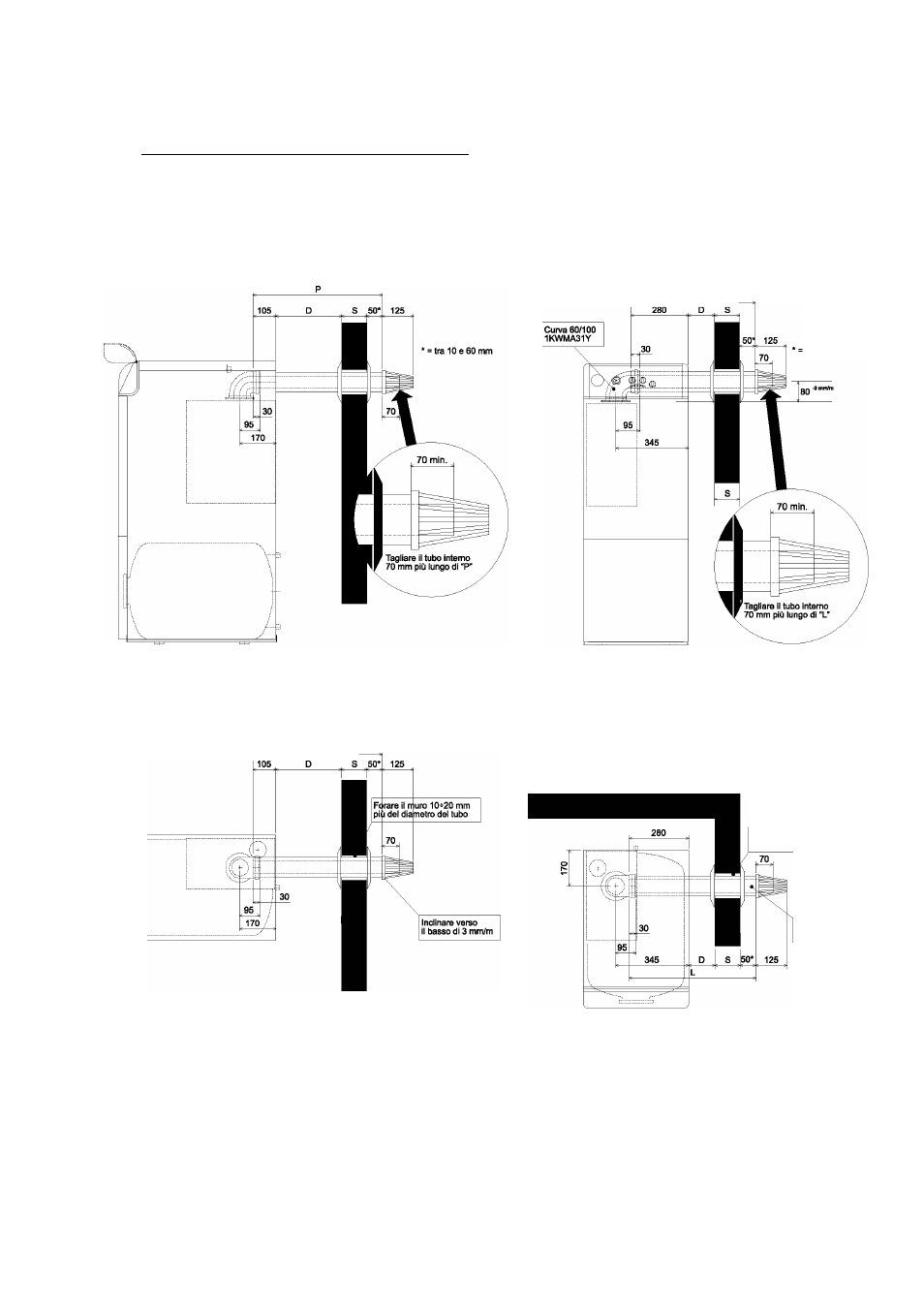

Выход сзади
Видсбоку
Выход сбоку
Вид спереди
L
tra 10е 60 mm
P = D + S+155 mm
Видсверху
р
L = D + S + 330 mm
Вид сверху
Forare il muro 10+20 mm
più del diametro del tubo
Inclinare verso
il basso di 3 mm/m
Рис. 7a
Рис. 7b
