Соединение с помощью раздельных труб
Котел может подключаться к раздельно проходящим воз
духе- и дымоводам, которые выводятся через стену или
на кровлю, как показано на рисунке. По отдельной заявке
можно приобрести различные фасонные элементы для
реализации самых разнообразных решений. Наиболее ча
сто используемые элементы указаны в таблицах 7-8-9-10.
Остальные фасонные элементы представлены в соот
ветствующем каталоге или прайс-листе.
Для того, чтобы удостовериться, что общая длина тру
бопроводов не будет превышать предельно допустимых
значений, необходимо перед монтажом сделать простой
расчет:
1.
Для каждого фасонного элемента в таблицах 7-8-9
10 приведено значение потери напора в воздушных
эквивалент-метрах, которое зависит от места установки
самого элемента (на всасывании воздуха или на выбро
се дымовых газов, в вертикальном или горизонтальном
положении).
Потеря напора измеряется в «воздушных эквивалент
метрах», поскольку рассчитана на основе величины по
тери напора на одном метре аспирационного воздухо
вода, которая принимается равной единице. Например,
потеря напора в колене под 90° диаметром 80 мм, уста
новленном в контуре дымоудаления, составит 2,5 воз
душных эквивалент-метра, те. равняется потери напора
в 2,5 п.м. аспирационного воздуховода.
2. После того, как трасса прокладки раздельныхтрубопро-
водов полностью определена, следует просуммировать
потерю напора в эквивалент-метрах всех используемых
элементов.
3. Полученная в результате совокупная потеря напора не
должна превышать 45 эквивалент-метров, те. предель
ного значения для данной модели котла.
Если соблюсти приведенные параметры не
возможно, на нескольких отрезках трассы ре
комендуется применить трубы большего диа
метра.

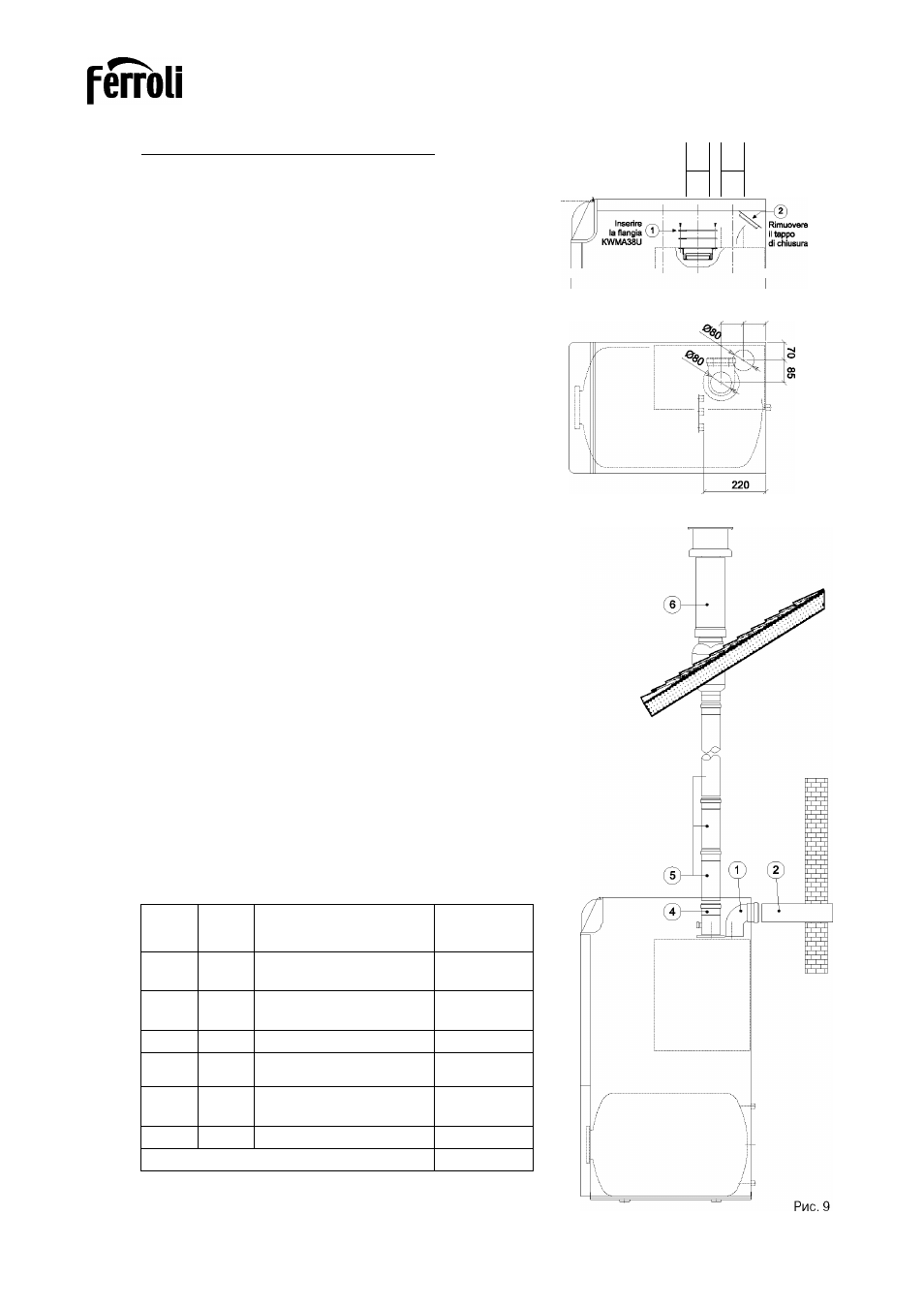

Пример расчета (см. рис. 9).
080
080
РиМ1
АША
(1
деталь
КОЛ-ВО
шт.
Наименование
Эквивалент
ная потеря
напора
1
1
Колено воздуховода
0 80 мм
1,5 м
2
1
Горизонтальный воздуховод
0 80 мм
1,0 м
3
1
Ветрозащитный оголовок
2,0 м
4
1
Раструбный
конденсатосборник
3,0 м
5
33
Вертикальный дымоход
0 80 мм
33,0 м
6
1
Дымоход с патрубком
4,0 м
Итого:
44,5 м
