О Б Щ И Е С В ЕД Е Н И Я О ВА Ш ЕМ А В ТО М О Б И ЛЕ ХЁН Д Э
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ
В670А01А-ААТ
УПРАВЛЕНИЕ ОТОПИТЕЛЕМ
И СИСТЕМОЙ ВЕНТИЛЯЦИИ
С КРУГЛЫМИ РУЧКАМИ
(дополнительное оборудование)

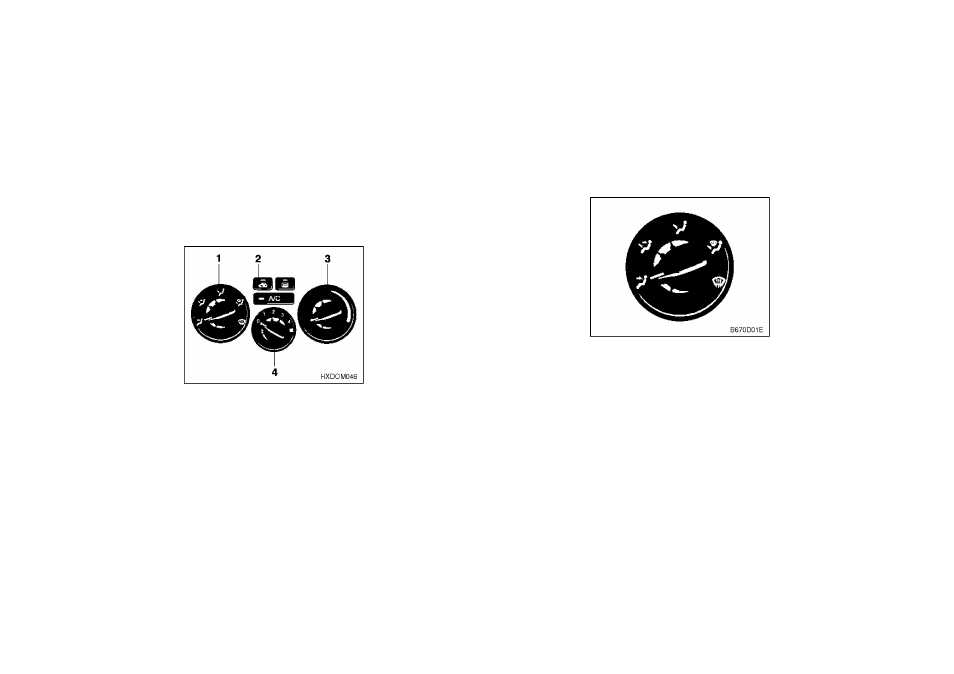

Эта модель имеет четыре ручки управления
отопителем и системой охлаждения. Это:
1. Ручка выбора режима вентиляции
2.
Переключатель выбора режима забора
воздуха
3. Ручка регулировки температуры воздуха
4. Переключатель режимов работы вентиля
тора
Этот переключатель используется для вклю
чения и выключения вентилятора и выбора
скорости его вращения. Скорость вращения
вентилятора
и,
следовательно,
величина
воздущного потока поступающего из систе
мы вентиляции может изменяться вручную
путем поворота этого переключателя между
положениями «1» и «4».
В670001Е-ААТ
Ручка выбора режима вентиляции
Эта ручка используется для выбора направ
ления воздущного потока. Основные на
правления
воздущных
потоков
(режимы
вентиляции) могут быть (в область ног),
(кдефлекторам
обогрева
боковых
стекол
или ветрового стекла). Для обозначения по
ложений режимов вентиляции (в область го
ловы), (в область ног / в область головы), (в
область ног / к дефлекторам обогрева вет
рового стекла и боковых стекол) и (к де
флекторам обогрева ветрового стекла и бо
ковых стекол) используются пять символов.
1-85
